Paso 20: Agregar Motor de eje Z

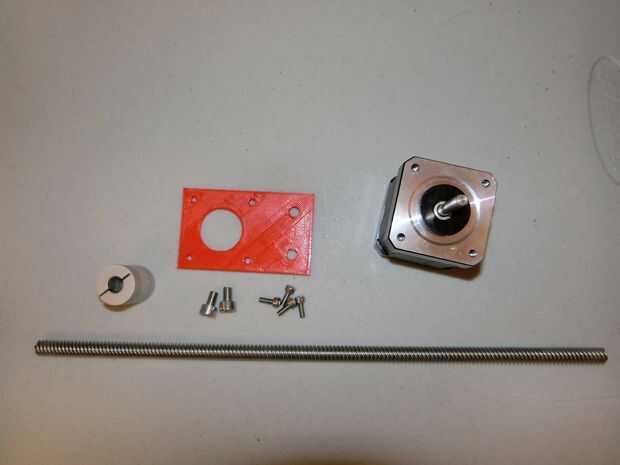

Piezas necesarias
1 x B3 - placa Z
4 x D1 - M3x8
2 x D10 - M5x8
1 x E2 - Nema 17 1.7A
1 x G1 - líder de 290mm de tornillo
1 x G13 - acoplamiento Flexible
Asamblea

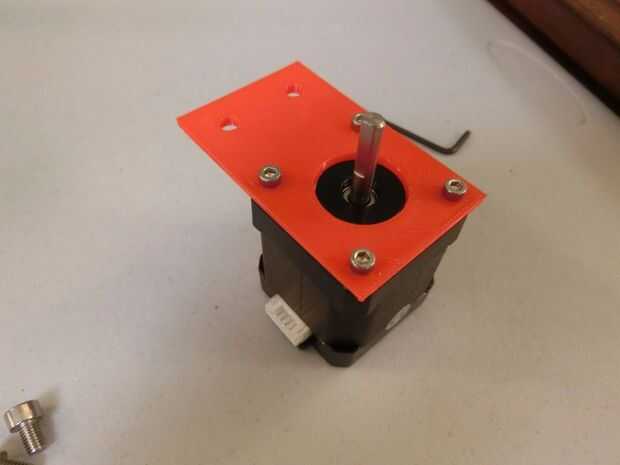

1. fijar piezas B3 y E2 utilizando 4 x tornillos D1. Apretar los cuatro. Tenga en cuenta que no hay ninguna vibración humedeciendo el espaciador aplicado a esta placa de aluminio.

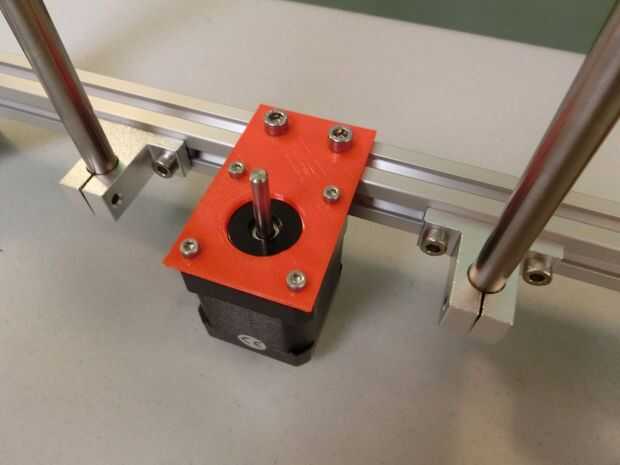

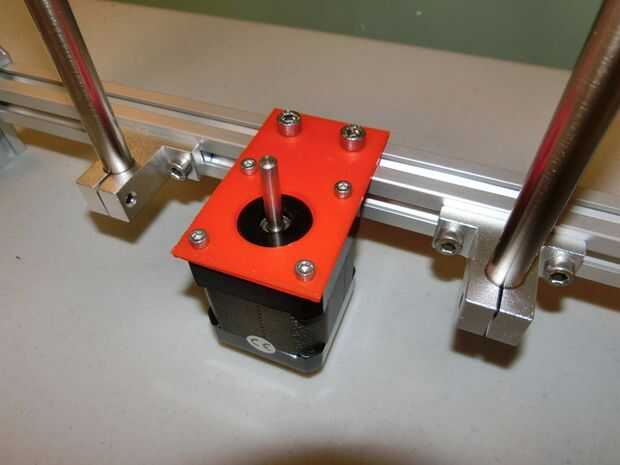

2. Fije el subconjunto del anterior paso a marco medio impresora usando 2 x preexistentes las tuercas en t y 2 x D10. Ajustados, pero no apriete todavía.
3. Enrosque la parte G1 a través de la tuerca de montaje del eje de z a mitad de camino. Adjuntar parte G13 a la parte inferior del husillo. Asegurar el husillo está hasta en la parte de como se pueda, luego fijar con el tornillo de ajuste en G13.

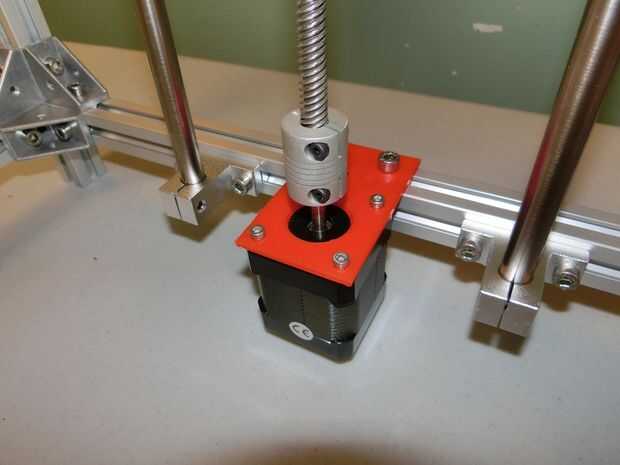

4. Coloque el otro extremo de la parte G13 en el eje del motor paso a paso. Asegúrese de G13 hacia abajo como se puede ir, pero no apriete el tornillo de ajuste todavía.

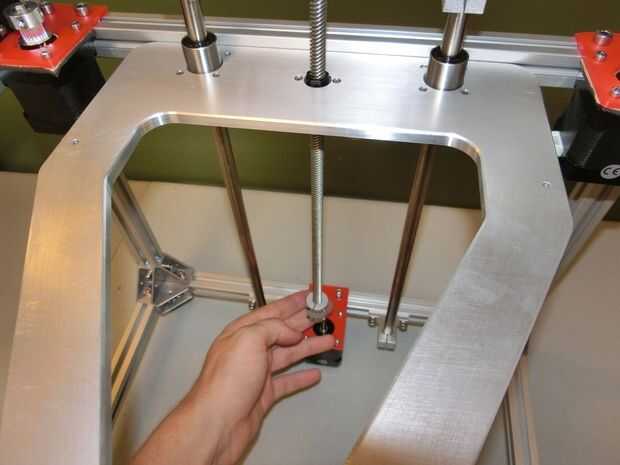

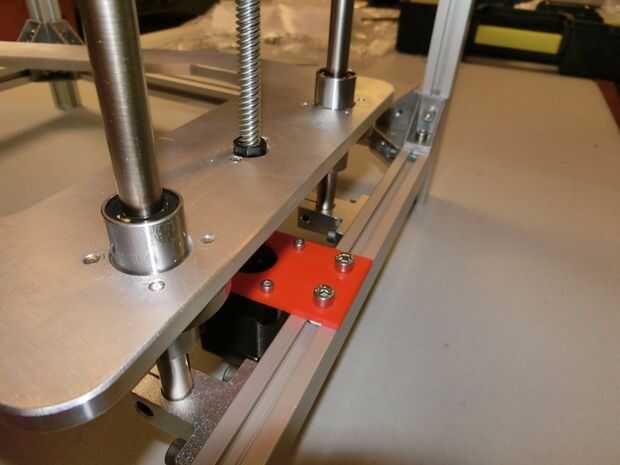

5. Gire el tornillo para bajar todo el camino, el eje z moviendo el motor z si es necesario. Luego, apretar el tornillo de ajuste en parte G13. Ahora, lentamente gire el tornillo de la parte inferior (parte de giro G13, no el tornillo de sí mismo) y observar la parte superior del tornillo. Desea mover alrededor del ensamblaje del motor z hasta que no vea poco o ningún movimiento en la parte superior del tornillo. Luego, apriete ambos tornillos para sujetar el motor z firmemente al marco.
