Paso 21: Adición de plataforma de construcción

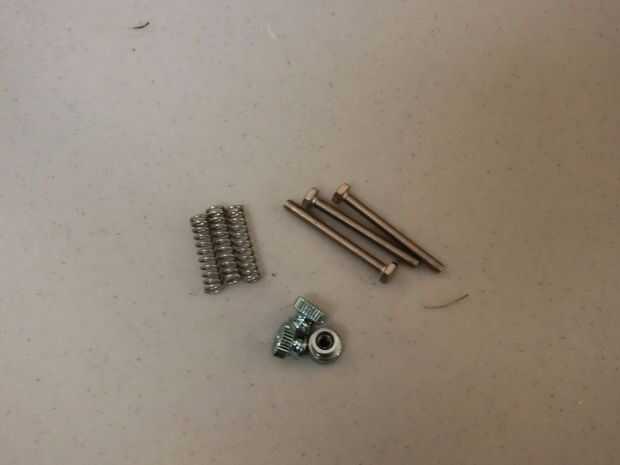

Piezas necesarias
3 x D5 - M3x30 cabeza hexagonal
2 x F4 - controlador de 26" a la cama
1 x G15-MK3 calienta cama
3 x G28 - tornillo
3 x G29 - pequeña primavera
Asamblea
1. (no fotografiados) preparar construir plataforma aplicando superficie BuildTak al principio, soldar los cables para las almohadillas de contacto de fondo según lo dirigido por las instrucciones en el tablero e insertar el termistor de la cama en el agujero en el centro de la cama y asegurándolo con cinta de alta temperatura.

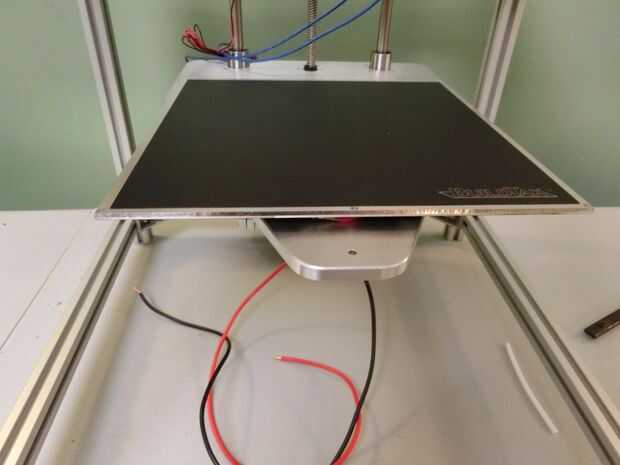

2. Coloque la parte G15 en lugar en la placa del eje de Z. Garantizar que plenamente han preparado la cama antes de instalar, como después de este punto será más difícil de soldar a la Junta o fije los termistores.

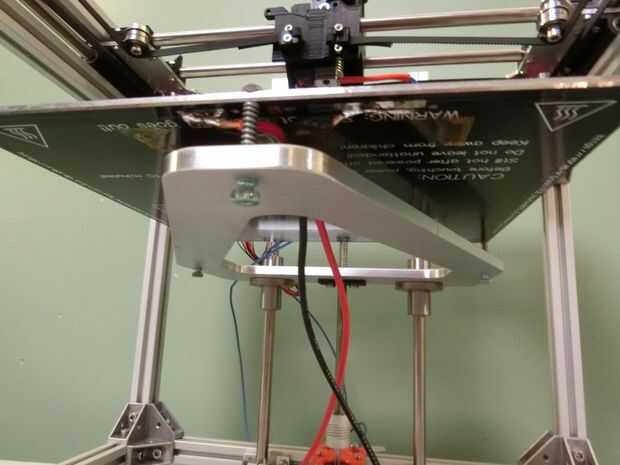

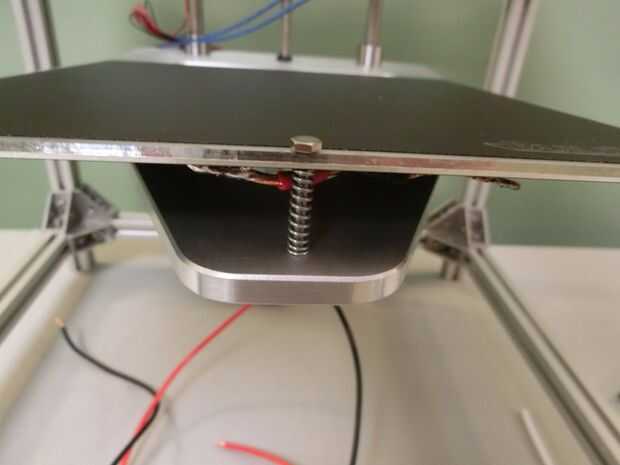

3. Deslice el perno x 1 D5 por la parte superior de la cama. Inserte 1 x parte G29 entre el lecho y la placa del eje z.

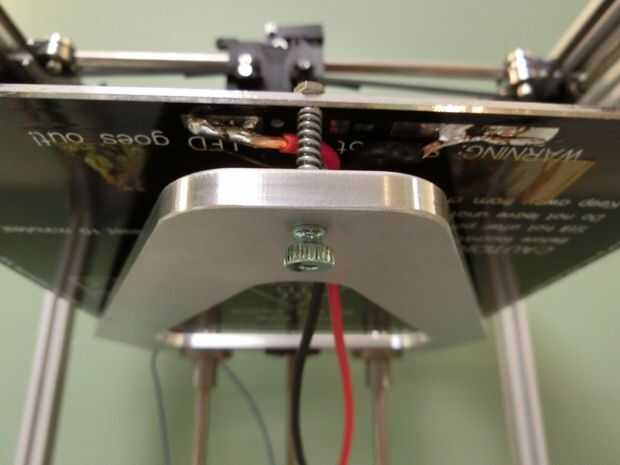

4. Atornille el 1 x parte G28 en orientación que se muestra en la parte inferior del perno D5.

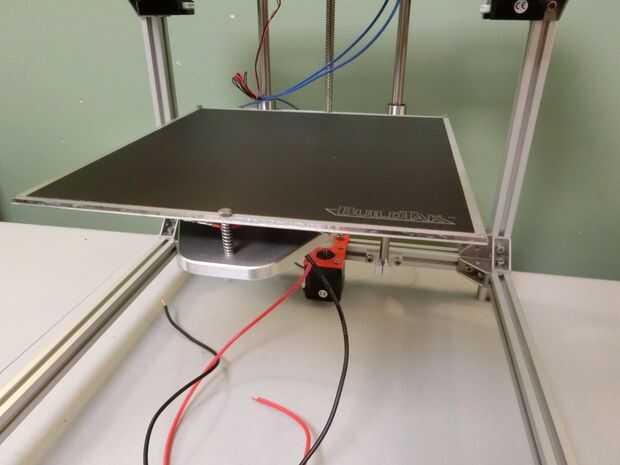

5. Repita los pasos 2-4 para otros 2 esquinas.
6. recomendado pero no necesario. Aplicar una pequeña cantidad de pegamento por debajo de las cabezas de estos pernos para impedir que cuando utilice los tornillos de giro.
7. Apriete todos los tornillos 3 los resortes están completamente comprimidos y la cama no puede conseguir cualquier menor.
