Paso 23: Añadir parte del extrusor A

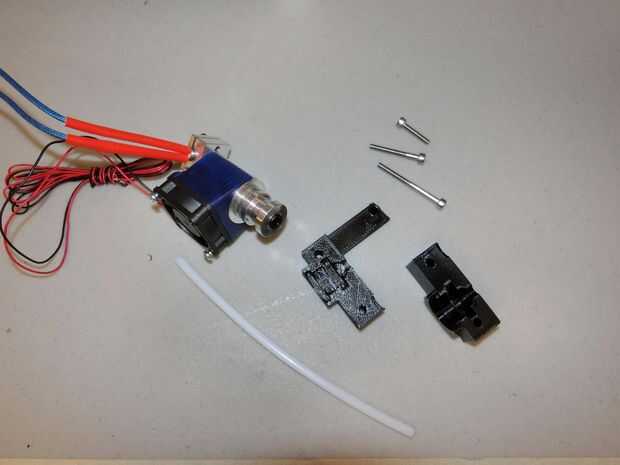

Piezas necesarias
1 x A4 - estirador principal
1 x A5 - abrazadera de extrusora
1 x D2 - M3x16
1 x E4 - E3D V6 12V caliente extremo
Asamblea

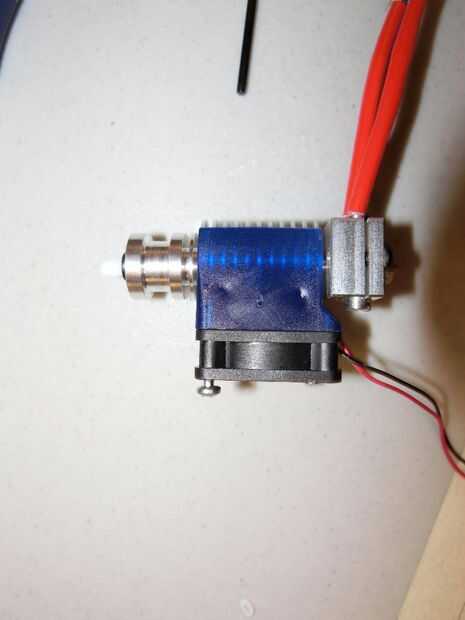

1. Colocar tubo de PTFE (incluido con el extremo caliente E3D) en el extremo caliente. Recorte el tubo de manera que la parte superior del tubo se alinea con la parte superior de la pieza A4, ver más adelante fotos de referencia.

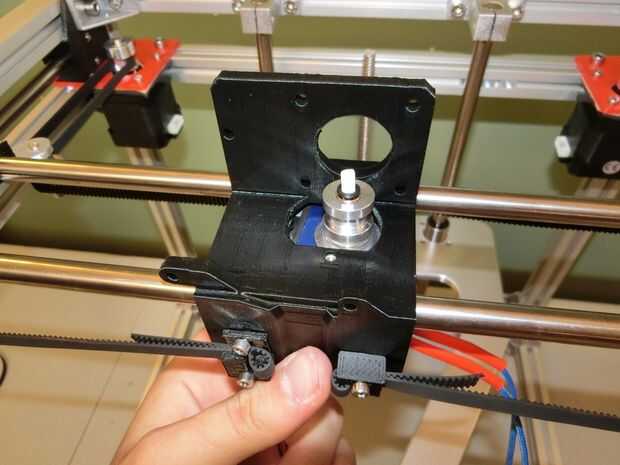

2. Inserte el extremo caliente E3D con ventilador conectado desde la parte inferior de la parte A1. Tenga en cuenta la orientación del soporte de ventilador, se puede instalar hacia abajo si no tienes cuidado!
3. Inserte la pieza A4 detrás del extremo caliente. Necesitará mover el extremo caliente alrededor y tire hacia arriba mayor para esta pieza.

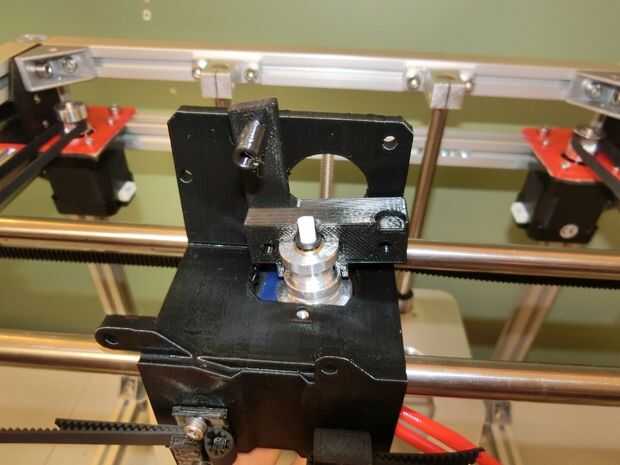

4. Deslice parte A5 en el extremo caliente de la parte delantera.

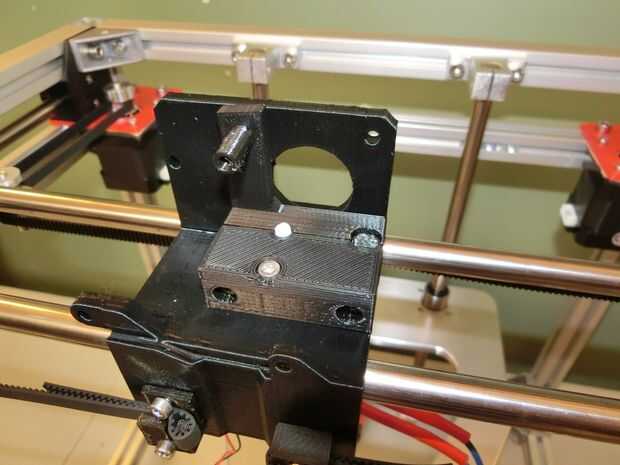

5. Presione la Asamblea de la extrusora. Debe 'lock' en el lugar y no será posible eliminar piezas A4 y A5 sin tirar para arriba.

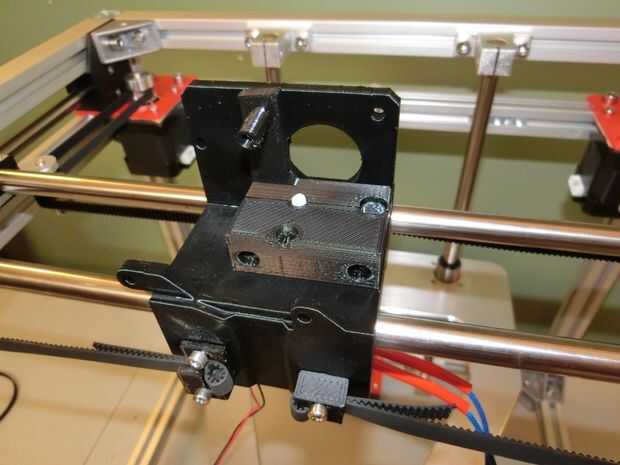

6. Inserte el perno x 1 D2 a través de la parte superior de la pieza A5. Ajustados pero no apretados. Tenga cuidado de no empujar la tuerca cuadrada en pieza A1 cabo al insertar el perno.
