Paso 25: Agregando extrusora parte C

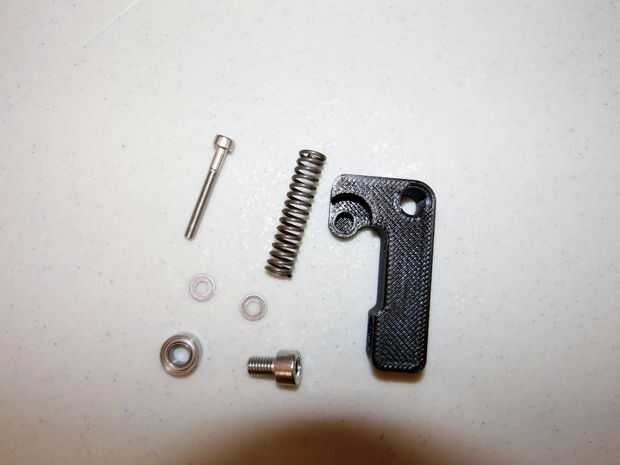

Piezas necesarias
1 x A6 - brazo de extrusora
1 x D4 - M3x25
2 x D7 - arandela M3
1 x D10 - M5x8
1 x G4 - rodamiento de bolas Mini
1 x G30 - resorte grande
Asamblea

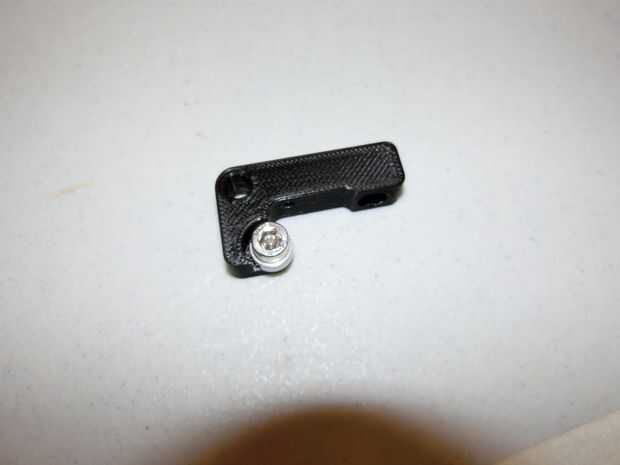

1. Coloque el cojinete G4 parte A6 utilizando 1 tornillo x D10. El perno se rosca directamente en el plástico y debe ser un ajuste apretado. Ser cuidado de no apretar demasiado.

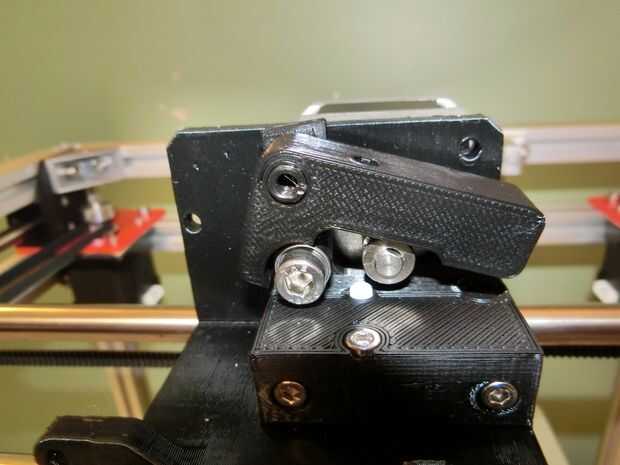

2. Deslice parte A6 en el montaje del estirador de pasos anteriores. Esto puede ser un ajuste apretado en un principio. Se recomienda que torcerlo como te lo pones. Si en algún momento se siente apretado, quitarlo y tratar de lijar un poco por ambas partes. El ajuste debe ser ceñido pero todavía debería ser bastante fácil con el brazo de palanca.

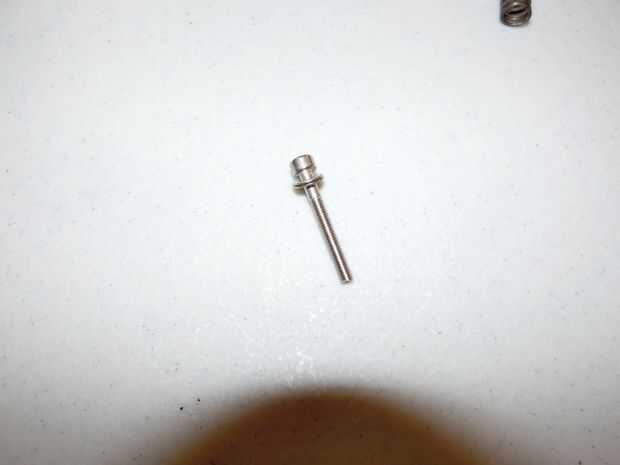

3. Añadir 2 x arandelas de D7 a perno D4.

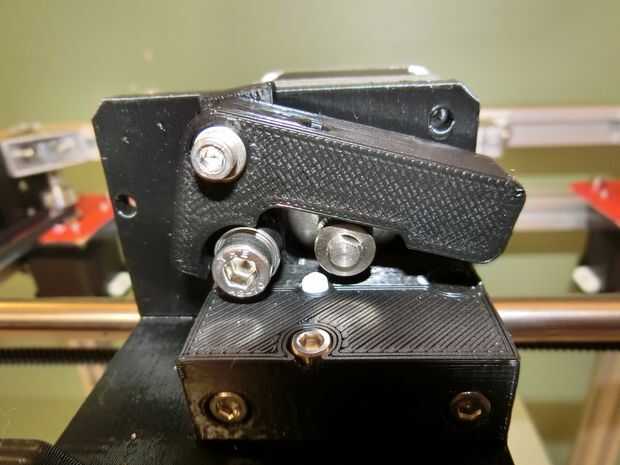

4. Añadir perno D4 con arandelas al conjunto de la extrusora a seguro brazo A6 en lugar. Ajuste pero no apriete. Verificar el movimiento del brazo A6 está todavía sin restricción después de que todos los tornillos estén apretados abajo.

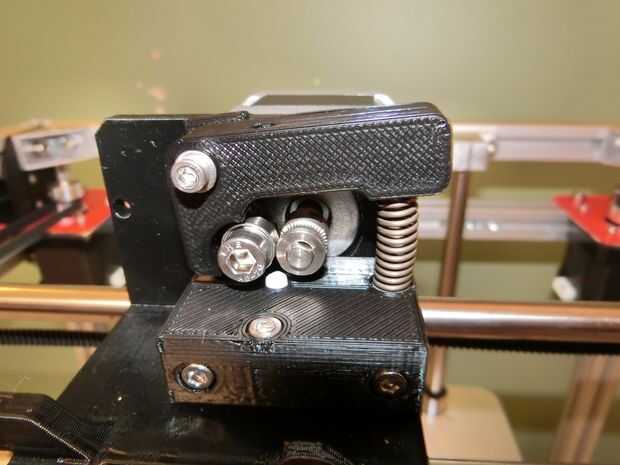

5. con cuidado añadir primavera al conjunto de la extrusora. Este paso es un poco complicado porque la primavera es tan rígida. Es generalmente más fácil de poner en el agujero del brazo A6 primero, luego cuidadosamente comprimir y deslice la parte inferior del resorte en el orificio en el resto de la Asamblea.
