Paso 27: Y eje tope

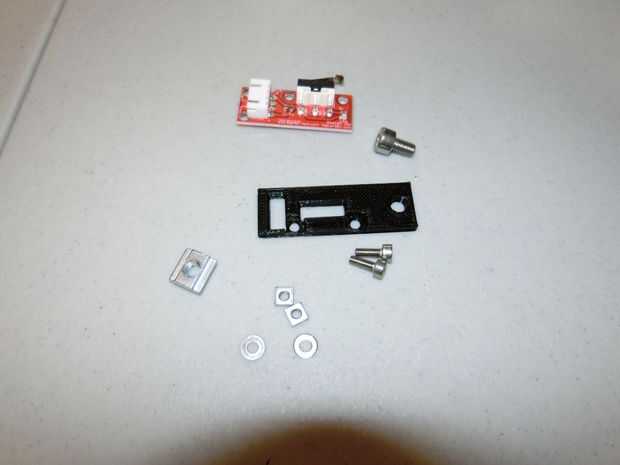

Piezas necesarias
1 x A18 - soporte de tope Y
2 x D1 - M3x8
2 x D8 - tuerca cuadrada M3
1 x D10 - M5x8
1 x E6 - tope mecánico de RepRap
Asamblea
NO USE LAS ARANDELAS. Se descubrió que esto puede causar el tope corto y extraño cosas a suceder.

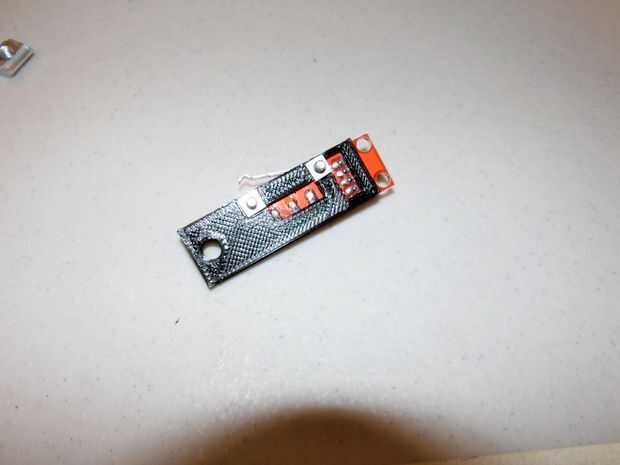

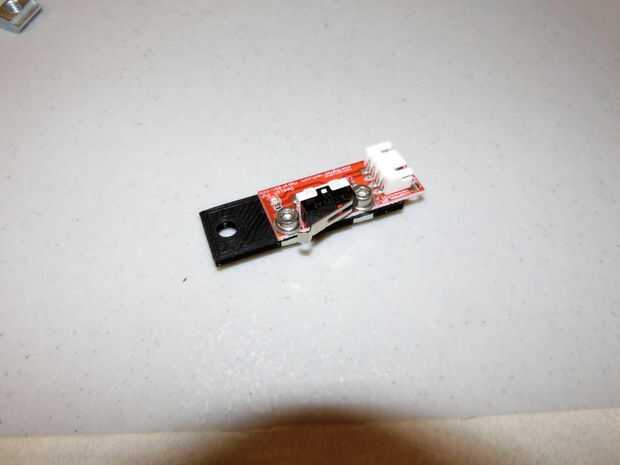

1. construir el conjunto de tope del eje de y como se muestra usando parte A18, E6, 2 x D1 y 2 x D8. De nuevo, no utilice las arandelas que se muestra como puede brevemente el tope.

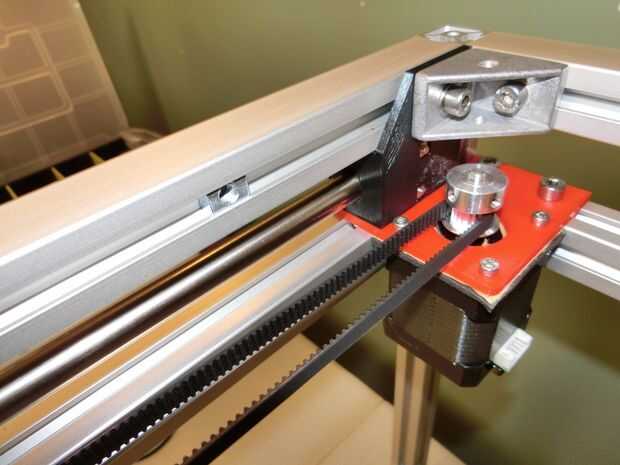

2. debe tener 1 x tornillo ya instalado en la protuberancia superior izquierda, como se muestra en la imagen. Si no, añadir ahora esta T-Nut.

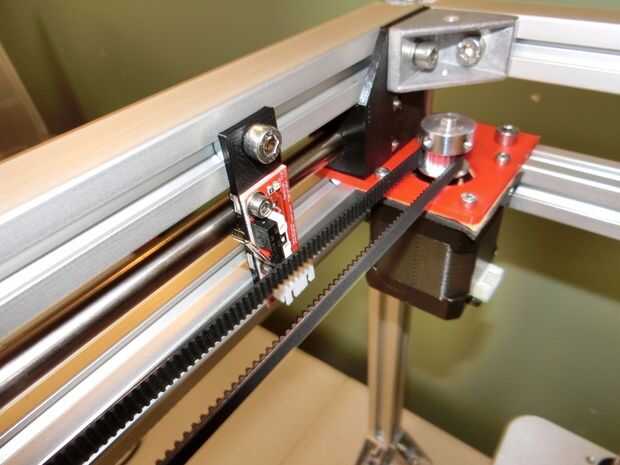

3. Instale al conjunto de tope de eje y a la estructura de la impresora utilizando 1 tornillo x D10. No apriete todavía.

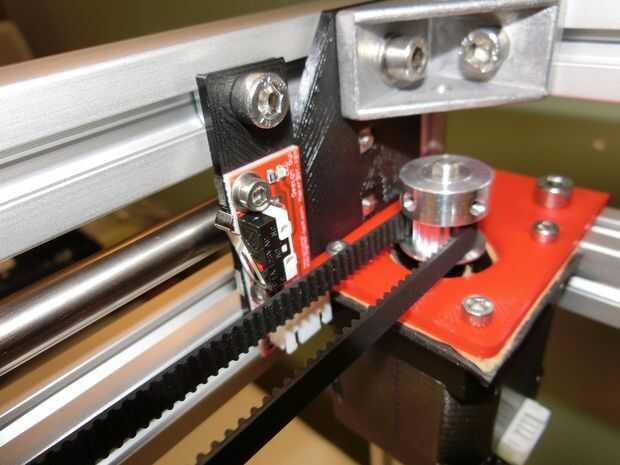

4. la y eje tope corredera hacia atrás todo el camino así que está contra el motor y el soporte de la barra. Ahora, apriete el perno D10.
