Eclips3D - alta precisión impresora 3D (28 / 34 paso)

Paso 28: Z eje tope

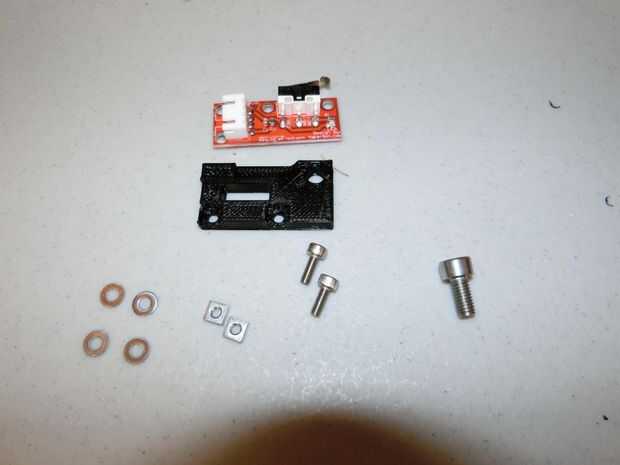

Piezas necesarias

1 x A19 - Z tope soporte

2 x D1 - M3x8

2 x D8 - tuerca cuadrada M3

1 x D11 - M5x10

1 x E6 - tope mecánico de RepRap

Asamblea

NO USE LAS ARANDELAS. Se descubrió que esto puede causar el tope corto y extraño cosas a suceder.

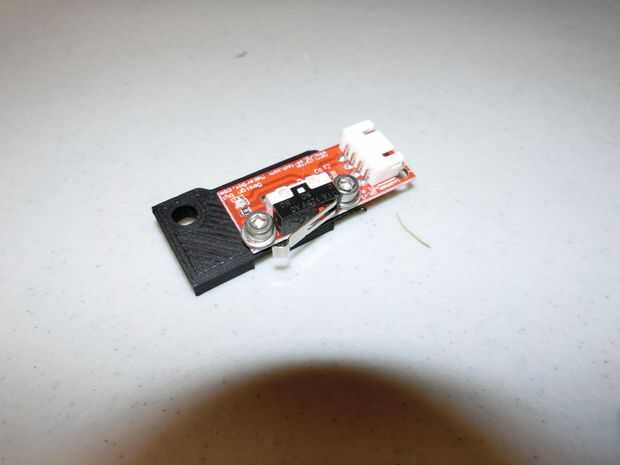

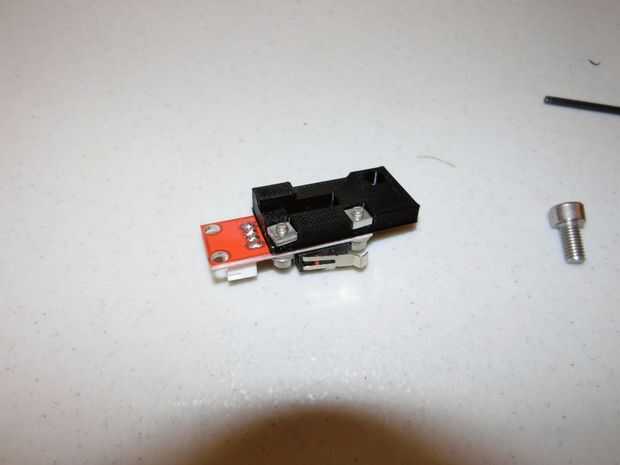

1. construir el conjunto de tope de eje z como se muestra usando A19, E6, x 2 parte D1 y 2 x D8. De nuevo, no utilice las arandelas que se muestra como puede brevemente el tope. Si es necesario, puede utilizar 3d impreso o arandelas de nylon.

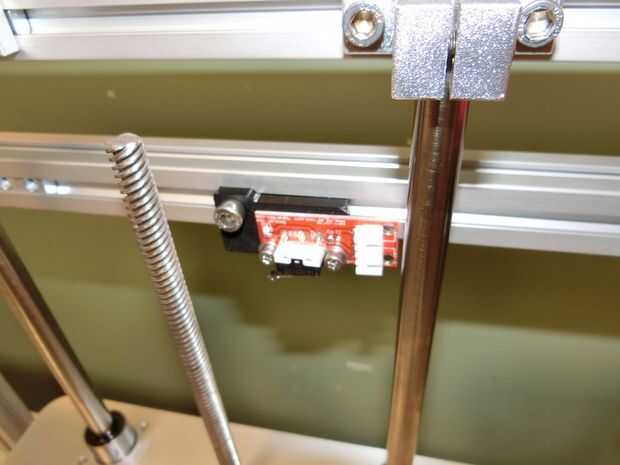

2. Instale al conjunto de tope de eje de z en la protuberancia media vuelta como se muestra en la imagen usando 1 parte de x D11. La posición exacta no es importante, a tratar de conseguir cerca del centro. Apretar el perno para sujetarla.
