Paso 30: Preparación de controlador Azteeg
Si utiliza un tablero de control diferentes, pueden variar los pasos que tienes que hacer. Este paso es solo para personas con Azteeg X 5 Mini V1.0/1.1
Consulte el diagrama de conexiones aquí: http://files.panucatt.com/datasheets/x5mini_wiring...

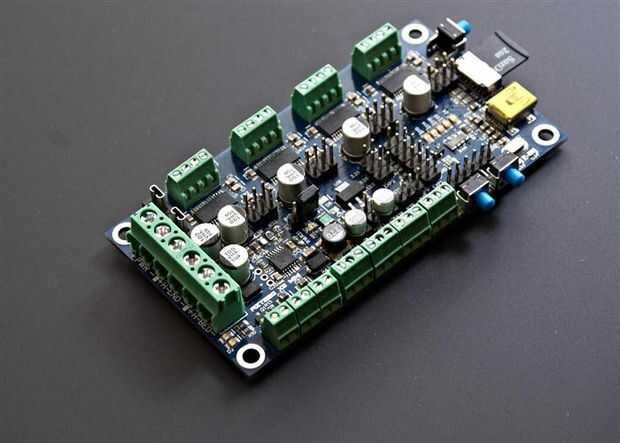

1. en primer lugar, instale el disipador de calor sobre los controladores paso a paso. Retire el soporte de papel para exponer el adhesivo. Consulte la imagen de arriba, el disipador de calor se siente a través de los cuatro cuadrados negros (estos son los controladores paso a paso).
2. cerca del centro del tablero, usted notará un pequeño puente negro en algunos pines. Este es el selector de potencia de entrada. Asegurar los puentes puente el medio perno con el pin marcado como "INT".
3. instalar puentes para establecer microstepping. Usted necesitará configurar la x y y motores de 1/32 microstepping y los motores z y e en 1/16 microstepping. Para ello, el diagrama de referencia y usted verá que un gráfico etiquetado microstepping puentes. Los puentes se aplican como se indica a los pines más cercanos a cada eje para microstepping. Si no haces esto correctamente, el controlador intentará conducir demasiado rápido los motores y simplemente emitirá un zumbido en vez de rotar.
4. preparar la tarjeta SD vendrá más adelante en la guía de inicio rápido! Listo por ahora!
