Paso 33: Cableado parte 3
Piezas necesarias
1 x E1 - fuente de alimentación de 12V 30A
1 x F1 - 2" alimentación a interruptor
3 x F2 - 8" potencia para PSU
2 x F3 - 6" fuente de alimentación al controlador
1 x G25-C14 enchufe con interruptor
1 x G26 - 20mm 10A fusible
Nota: Para mayor protección, es una buena idea para enviar el neutro y el vivo líneas a través del interruptor antes de ir a la fuente de alimentación. El interruptor tiene 2 lados distintos que están separados uno del otro, para que esto se puede hacer con el hardware por defecto añadiendo simplemente un puente extra para enviar directo a través de al otro lado del interruptor.
Asamblea
1. Si está utilizando conectores crimp, sujete a las secciones del alambre con las prácticas habituales de la prensa. Debe tener F1 parte un. 25" enchufe rojo hembra crimp en ambos lados. Piezas F2 tendrá una. 25" enchufe rojo hembra crimp en un lado y una encrespadura de horquilla de rojo #6 en el otro. F3 de las piezas tendrá una encrespadura tenedor #6 azul en un lado y nada en el otro lado.
2. en primer lugar, instale el fusible en la caja de interruptor de potencia (no representada).

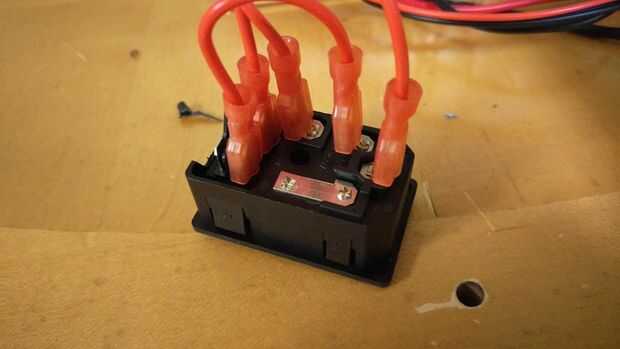

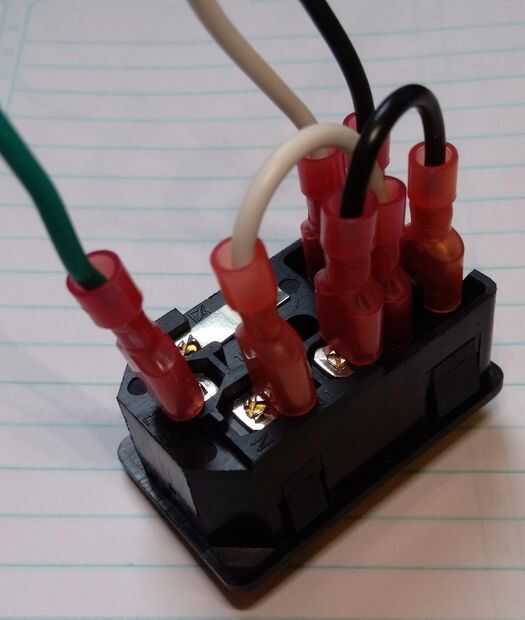

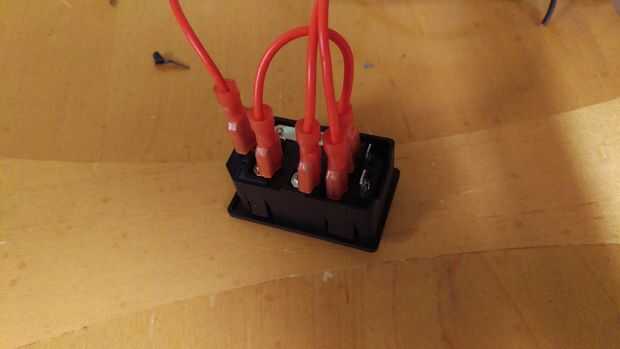

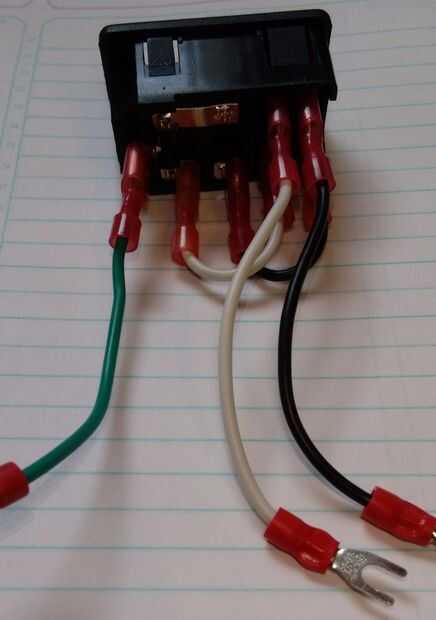

3. a continuación, instale todos los cables a la caja de interruptor de potencia y el interruptor. Note que las dos primeras fotos muestran solamente la línea neutra pasa por el interruptor, mientras que los cuadros 3 y 4 muestran las líneas neutras y vivo pasando por el interruptor. Se recomienda el segundo método, pero el primero funcionará si no tienes el material para hacer el método más seguro.

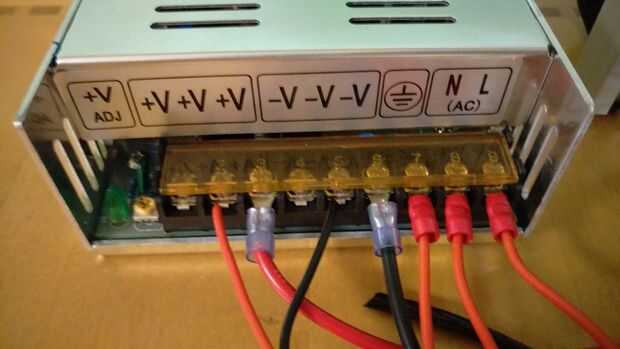

4. Conecte el otro extremo de los cables a la fuente de alimentación (parte E1). Asegúrese de que todos van a los lugares correctos o puede dañar la fuente de alimentación.
5. colocar piezas de F3 a los 12V + y - las conexiones en la fuente de alimentación. Estos Irán a su controlador de Azteeg de energía. También puede anexar cualquier otro accesorio de 12V a los puertos del mismo, debe haber 3 positivos y 3 negativos puertos para la alimentación de 12v.
