Eclips3D - alta precisión impresora 3D (7 / 34 paso)

Paso 7: Añadir Motor monta

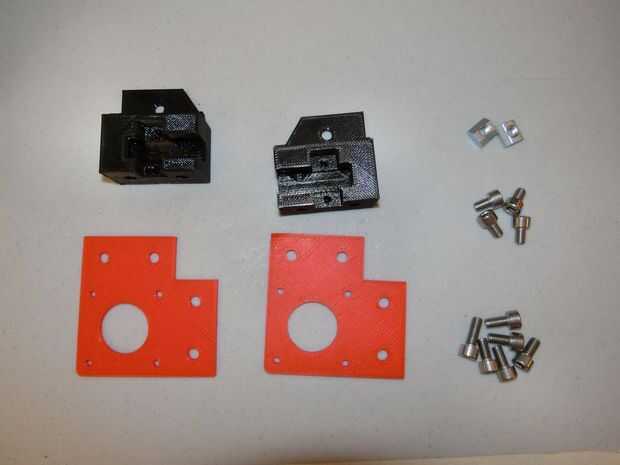

Piezas necesarias

1 x A9 - Barra soporte BL

1 x A10 - Barra soporte BR

2 x B2 - placa XY

4 x D10 - M5x8

6 x D11 - M5x10

2 x G18 - Pre AssemblyT tuercas

Asamblea

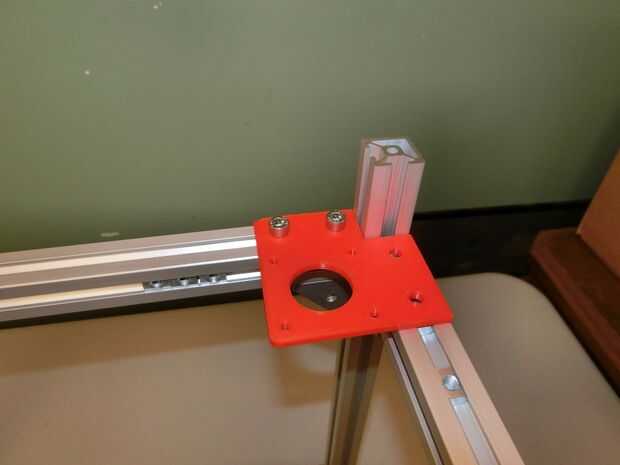

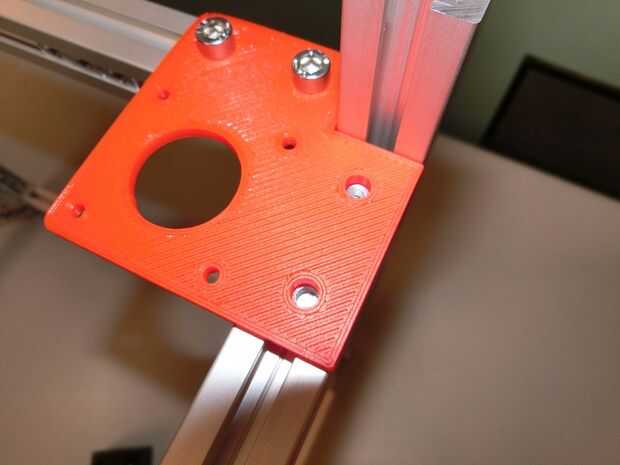

1. Sujete la parte B2 hacia atrás a la derecha del marco. Alinear 2 x preexistentes las tuercas en T con los orificios en B2. Uso 2 x D10 para garantizar la placa al marco, sin apretar.

2. Alinee el 2 x ya existentes las tuercas en T con los orificios en el otro lado de la B2.

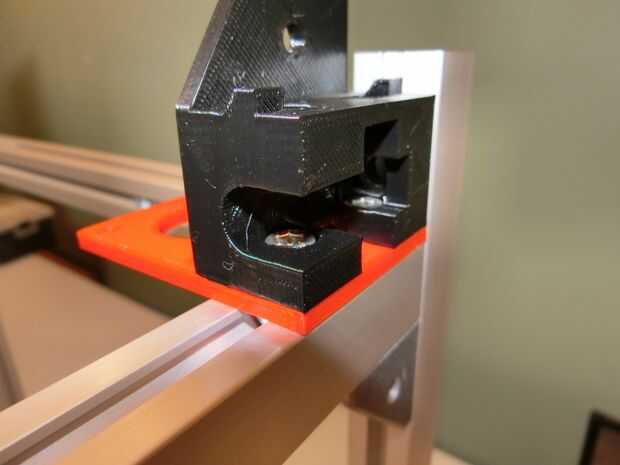

3. Alinee y coloque la parte A10 sobre parte B2. Uso 2 x D11 para garantizar piezas juntos.

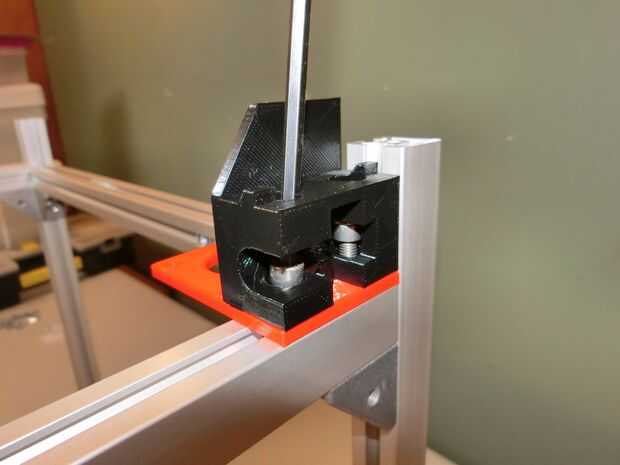

4. Apriete los 4 pernos en los 3 primeros pasos.

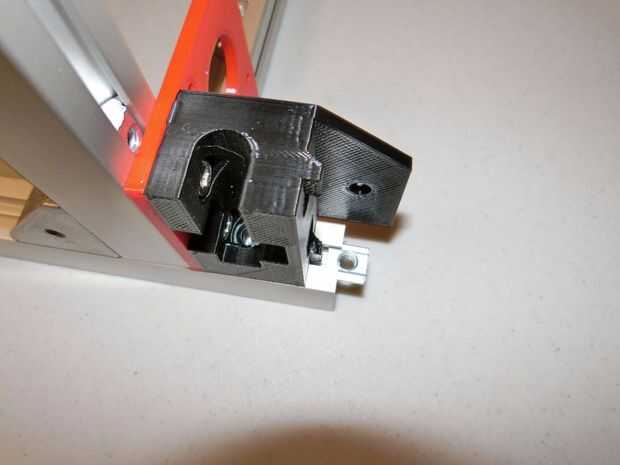

5. Coloque la impresora en su parte posterior. Diapositiva 1 parte x G18 y alinee con el agujero en la parte posterior A10. Introduzca parte D11 pero no apriete todavía.

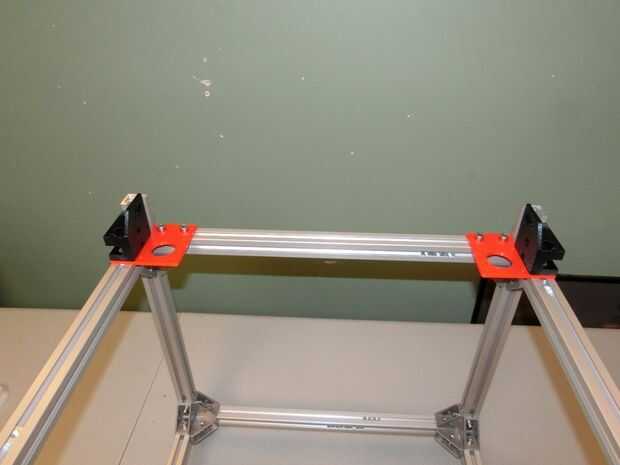

6. Repita los pasos 1-5 para la parte posterior lado izquierdo, pero utilizar parte A9 en lugar de parte A10.
