Paso 8: Agregar un corchete

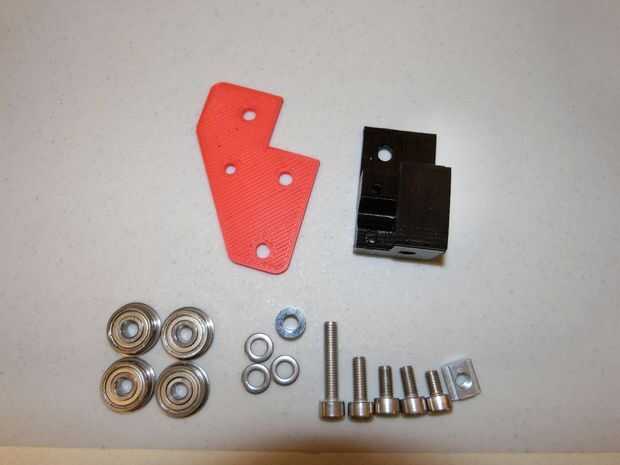

Piezas necesarias
1 x A11 - Barra soporte FL
1 x B1 - placa del cojinete
1 x D10 - M5x8
2 x D11 - M5x10
1 x D12 - M5x14
1 x D14 - M5x25
3 x D15 - arandela M5
1 G3 x - espaciador de aluminio de 6mm M5
4 x G11 - F625zz cojinete
1 x G18 - Pre AssemblyT tuercas
Asamblea

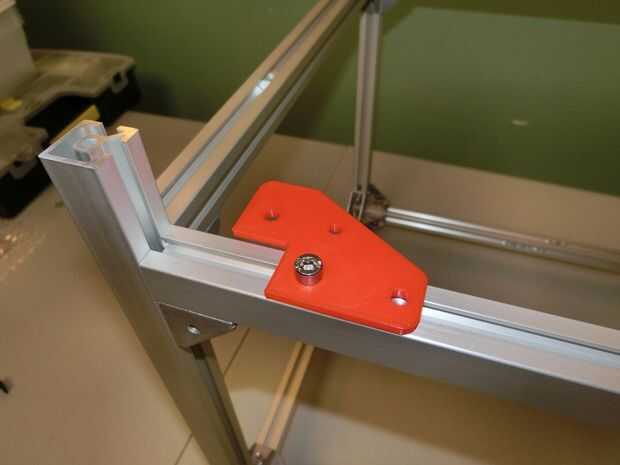

1. Asegure parte B1 al frente a la izquierda del bastidor utilizando 1 x D10 a una tuerca en t existentes en rep. Asegúrese de que ningún otro las tuercas en t están atrapadas a la izquierda de la. No apriete.

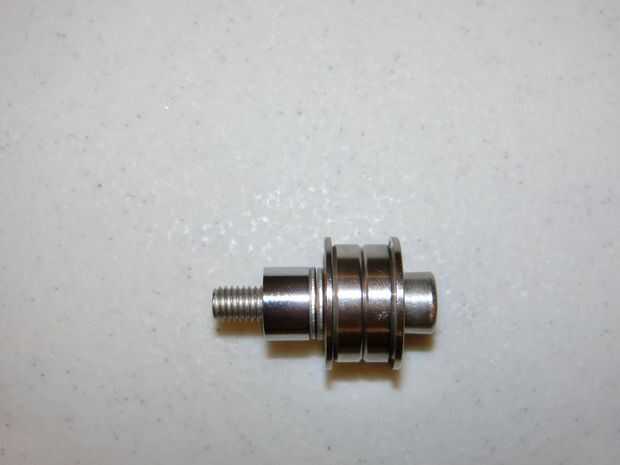

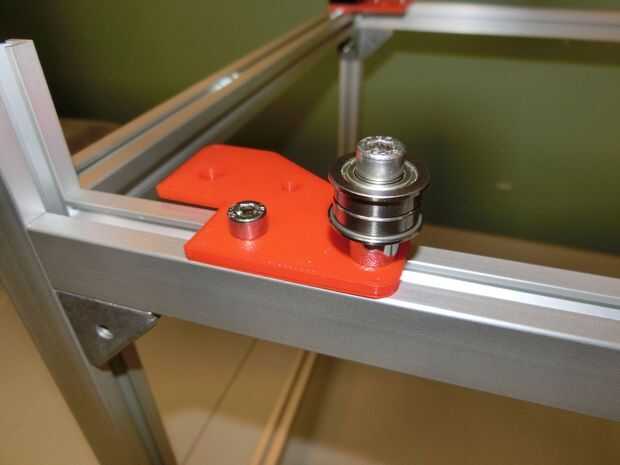

2. crear este subconjunto utilizando parte D14 para el perno principal. Pila 2 x parte G11 uno frente al otro en primer lugar, para hacer una guía de la polea. Luego, añadir 2 x D15 y G3 al perno.
3. Alinee el agujero en parte B1 con una tuerca en t ya existente. Inserte y asegure el conjunto del paso 2. No apriete.

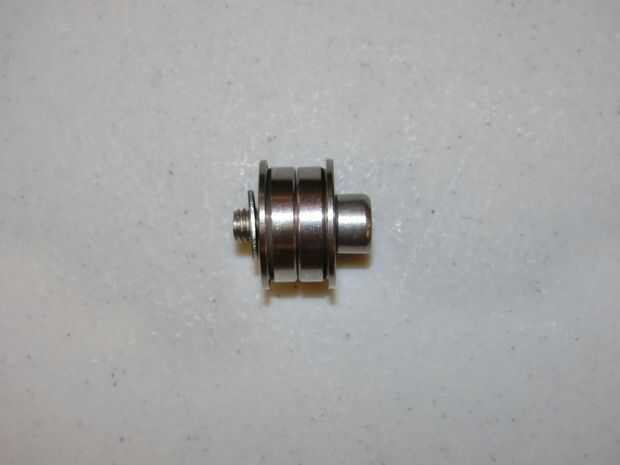

4. construir el conjunto usando parte D12 para el perno principal. Otra vez, pila 2 x parte G11 crear la rueda loca, luego 1 parte x D15 hasta el final de la pila.

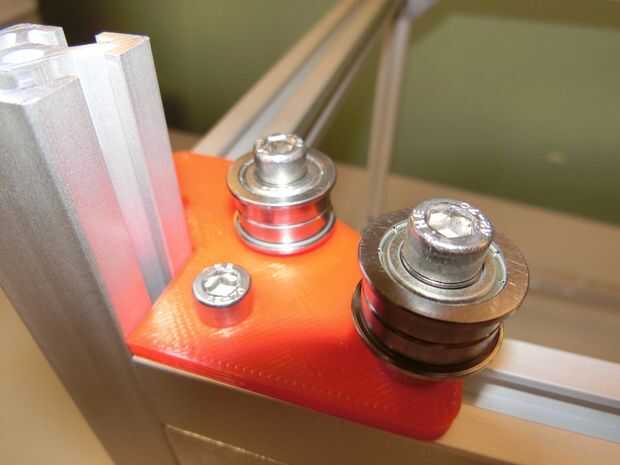

5. perno Asamblea sub desde el paso 4 en el orificio roscado soporte B1.

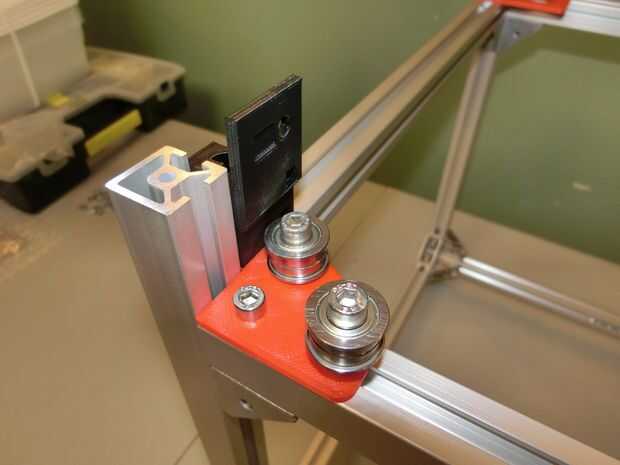

6. Coloque la parte A11 encima de placa B1. Alinee los agujeros en A11 y B1 con una tuerca en t ya existente. Inserte y asegure usando 1 parte de x D11. Apretar este perno y el perno y la pila de pasos 1 y 3.

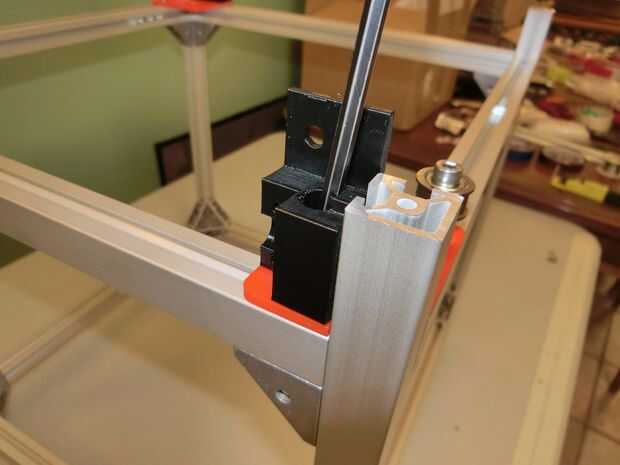

7. Coloque la impresora en la parte frontal. Inserte 1 parte x G18 y alinee con el agujero en A11. Inserte 1 parte x D11 en el agujero. NO APRIETE.

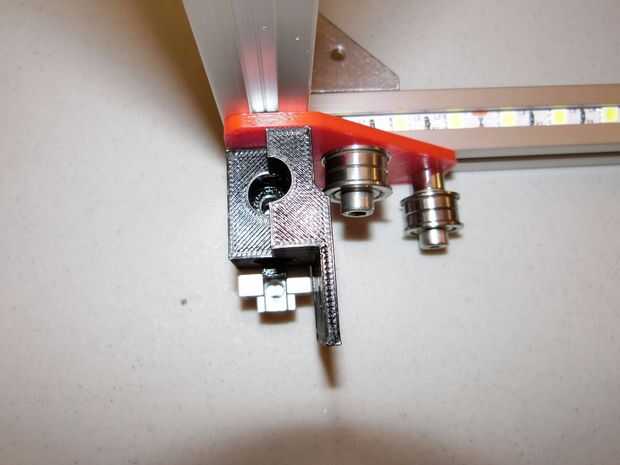

8. este paso es completa. Asegurar que todos los tornillos excepto del paso 7 estén apretados firmemente hacia abajo.
