Paso 1: diseño
Me inspiré por Halo-Lámpara de KJARTAN OSKARSSON Studio. Diseñaron un magnífico anillo de madera que cuelga por una especie de polea - cuando usted tirar de una correa de cuero, su luz en forma de donut gira y se atenúa la luz al mismo tiempo.
Me encanta la idea de una interacción directa y manual con una fuente de luz, así que decidí hacer mi propia opinión sobre este concepto.
Acaba de hacer una chapa cubierta lámpara para mi lámpara silueta oculta instructable, quería utilizar la misma técnica para hacer un gran disco de madera que cuelga en la pared y se convierte en una lámpara cuando se gira.

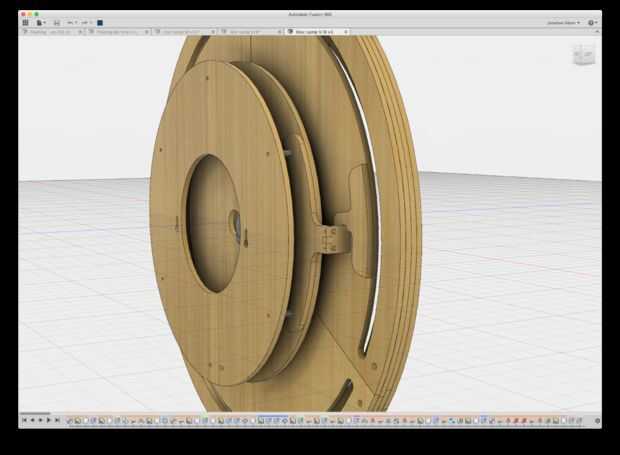

Como casi todo lo demás hacen, lo diseñé en fusión 360. Es gratis, es estable y versátil, juega bien con los modelos paso de McMaster Carr, y es gratis indefinidamente a menos que haga más de $100K al año en las cosas que produce con ella.

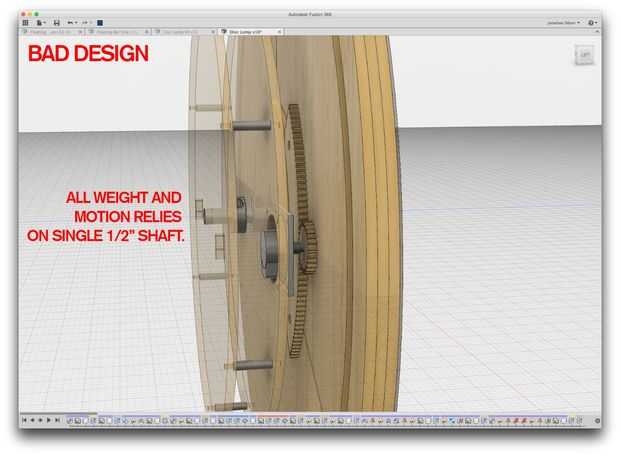

VERSIÓN 1: MAL DISEÑO
Versión 1 de este diseño utiliza un eje de 1/2" con un collar cojinete y eje de acero para apoyar el disco y permitir movimiento lineal. Me parecía muy bien en teoría, pero como veremos más adelante en el instructable, poner demasiada tensión en una parte de prensa en forma precaria. Si se hizo el cuerpo de la lámpara de metal probablemente habría sido fino, pero un rodamiento de metal para soportar todo el peso de la pieza de empalme a presión para una acción rotatoria inestable.

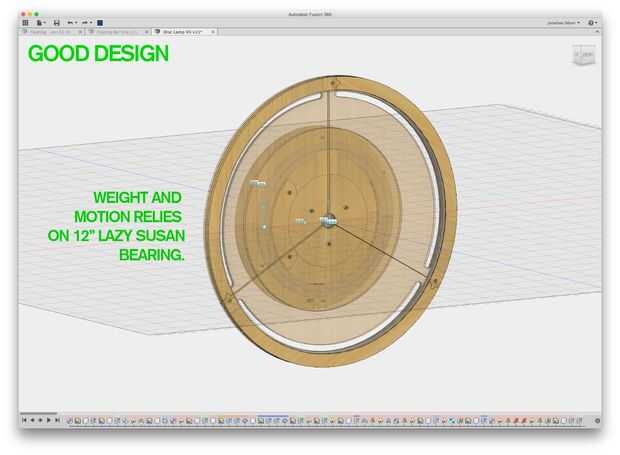

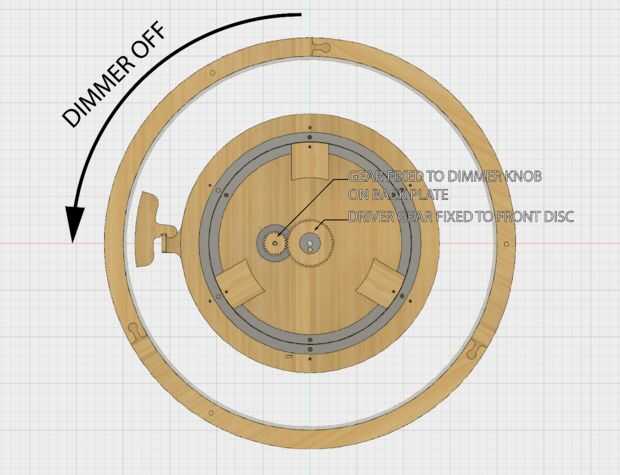

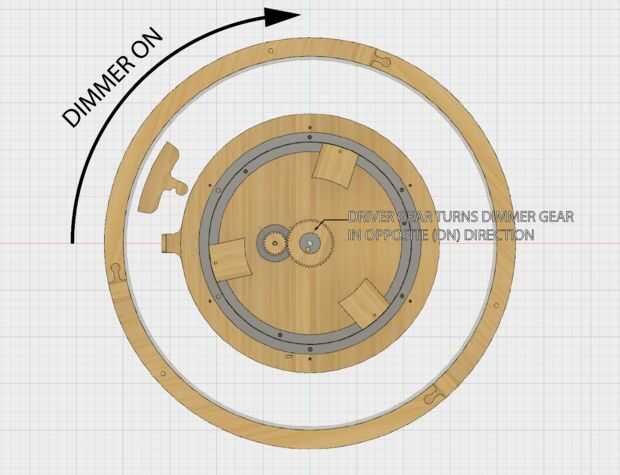

VERSIÓN 2: MEJOR DISEÑO
Con la versión 2, se ha cambiado por un estilo lazy susan 12" teniendo así sería mucho más contacto entre la parte trasera fija y la parte frontal móvil. Con esta configuración he podido tener un movimiento suave con una conexión muy fuerte y estable.
ARCHIVOS
El archivo f3D es una copia del archivo 3D que utiliza para el diseño de la pieza. El archivo DWG es una disposición de todas las piezas a cortar. Observe que las capas están separadas en "Corte" (que es para el 1/4" madera contrachapada),"Octavo"es para el 1/8" placa de madera contrachapada que sujeta el potenciómetro.
Hay dos diferentes iteraciones en este instructable, los archivos DWG representan el segundo mejor diseño.
