Paso 5: Montaje cojinete y del engranaje (mal diseño)

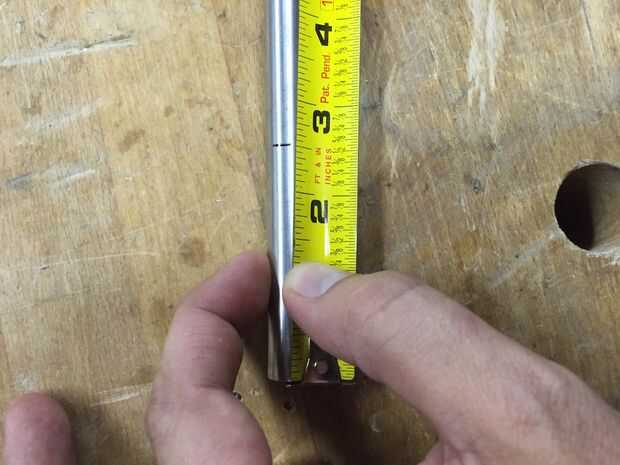

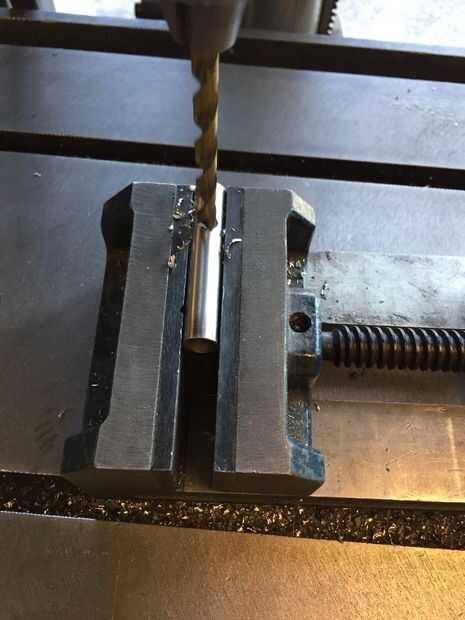

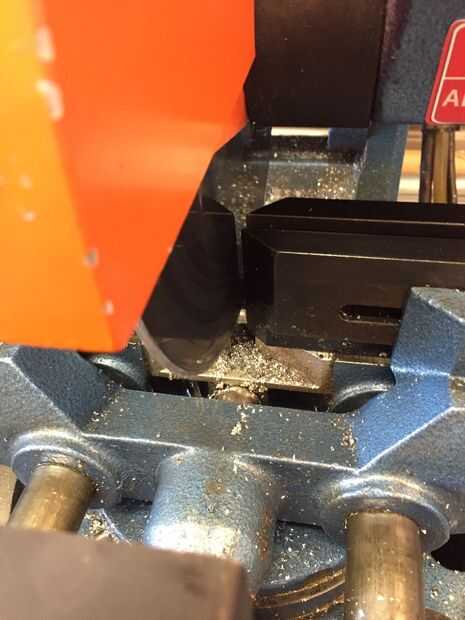

Primero, mide el eje de mi modelo y cortar a mi eje.

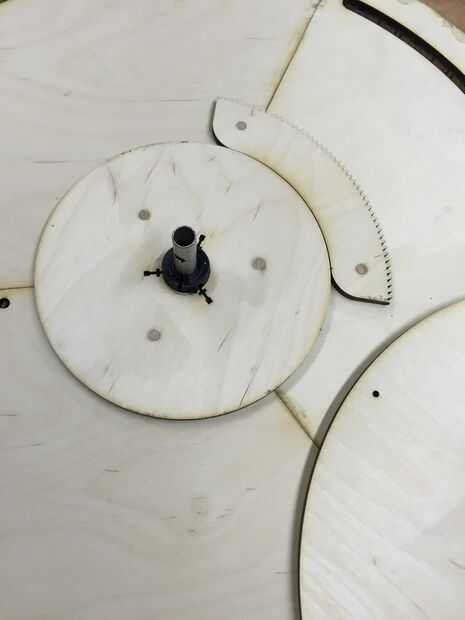

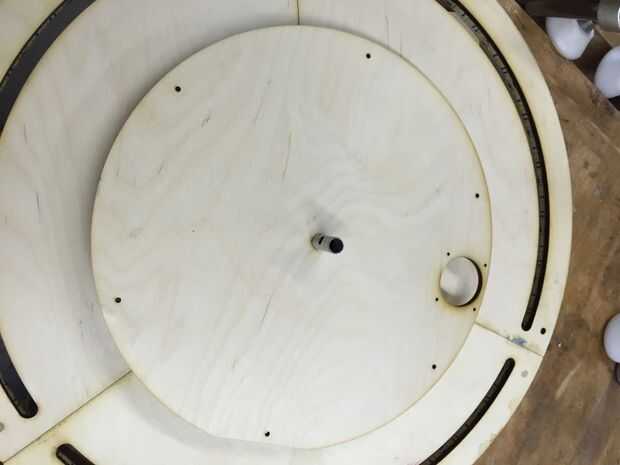

El cojinete prensa se ajusta en el agujero de la madera contrachapada en el gran disco. Esta función crea el principal problema con esta versión de la madera contrachapada de diseño no es lo suficientemente sólida ni lo suficientemente precisa como para hacer un buen encaje a presión con un rodamiento de acero de precisión.

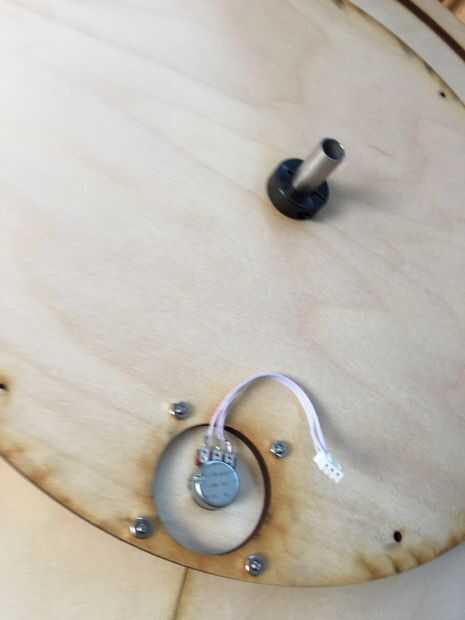

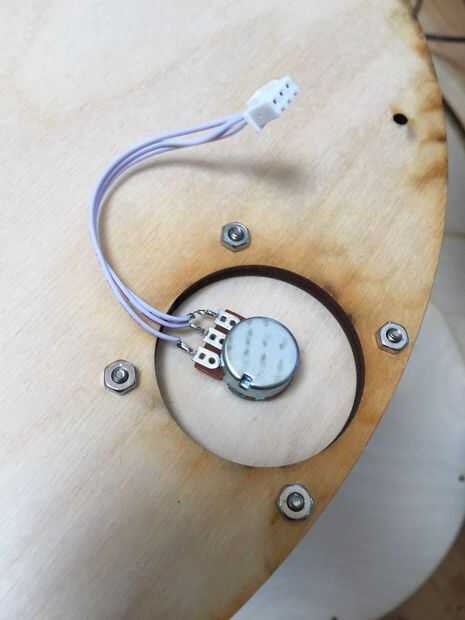

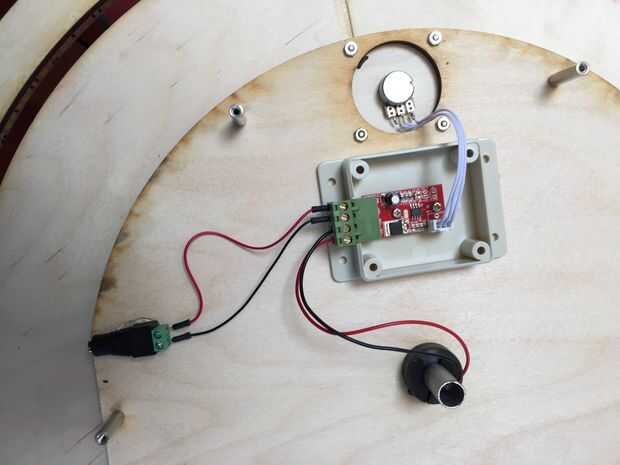

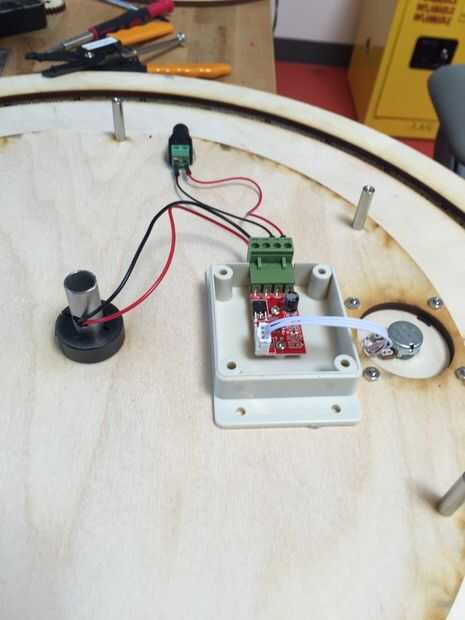

A continuación, añadí la placa de madera contrachapada de 1/8" con el potenciómetro desmontado que se le atribuye. Para obtener los contactos de marcha en el lugar correcto, la placa tiene que ser en el exterior (frontal) del disco montado en la pared. Esta placa se atornilla con tornillos 4-40 a través de orificios tamaño 1/4" pieza de madera contrachapada.

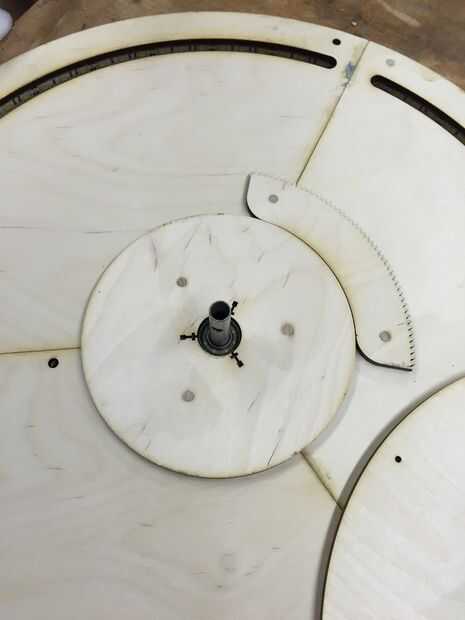

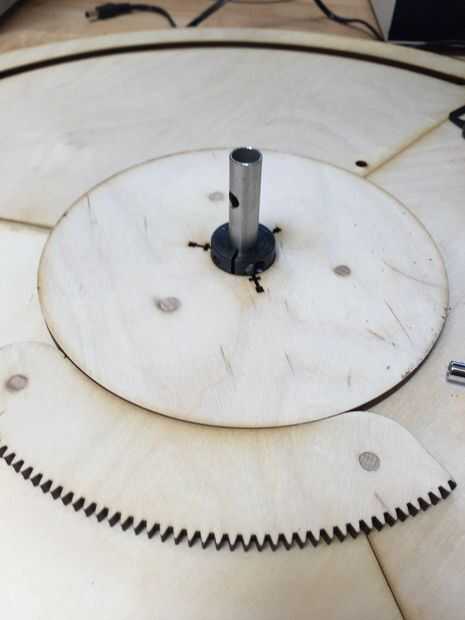

Con el cojinete y el eje de ajuste, añadí el anillo externo (el que está el disco tiene la pared del disco de giro grandes,), entonces el panel exterior de la pared del disco, luego el interior del cuello. Los collares se conecte con una acción de sujeción atornillada.
Tener los desvíos elaboró cuidadosamente en la computadora, los engranajes con perfectamente sin ningún tipo de presión no deseada sobre el potenciómetro.

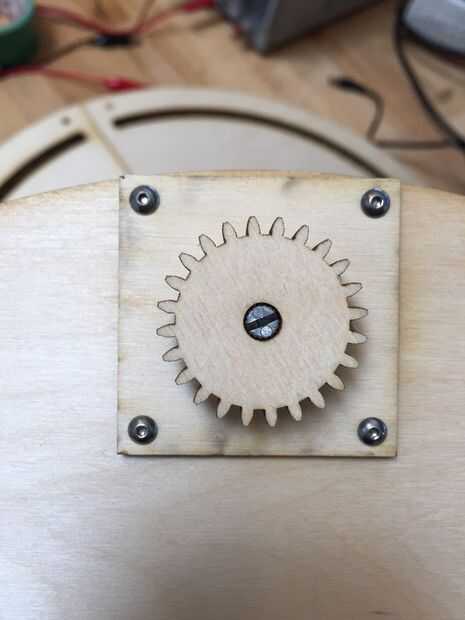

Una nota sobre engranajes: he diseñado el engranaje de estímulo que prensa se ajusta el potenciómetro con 24 dientes. La rejilla que i diseñado para fijar a la grande, disco de giro tiene 192 dientes (o lo haría si se tratara de un engranaje completo). Esto significa que 1/8 de una vuelta completa en el disco grande se gire el engranaje de potenciómetro una rotación completa.

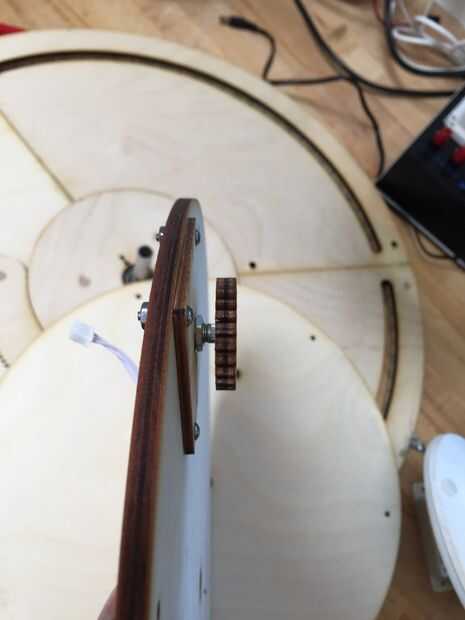

La razón esto era sin embargo un mal diseño, es que la conexión de la madera contrachapada press-fit no crea una conexión sólida, paralela. Los discos grandes, dando vuelta se tambaleó cuando se mudó. Volver a la mesa de dibujo!
