Paso 1: Retirar y preparar la cabeza de juego Extra

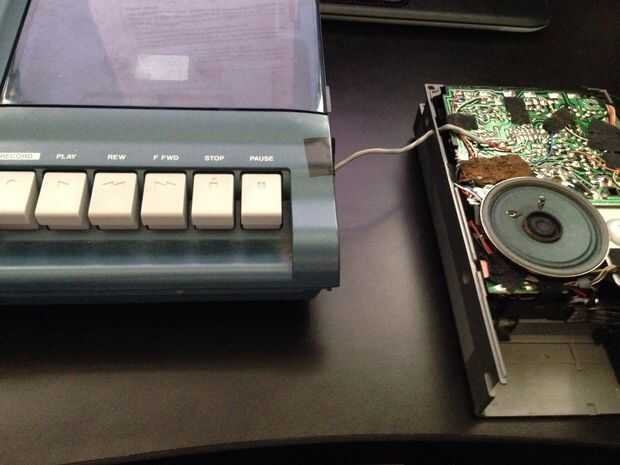

La primera parte del proyecto consiste en extraer la cabeza de la cinta de su Walkman (utilizo el término genéricamente), monta en la pista de cuatro, y volver a conectarlo al Walkman con sus circuitos de preamplificación. Si desea, puede utilizar algunos otros preamplificador comercialmente disponible o DIY en lugar del Walkman para amplificar la señal de la cabeza del juego.

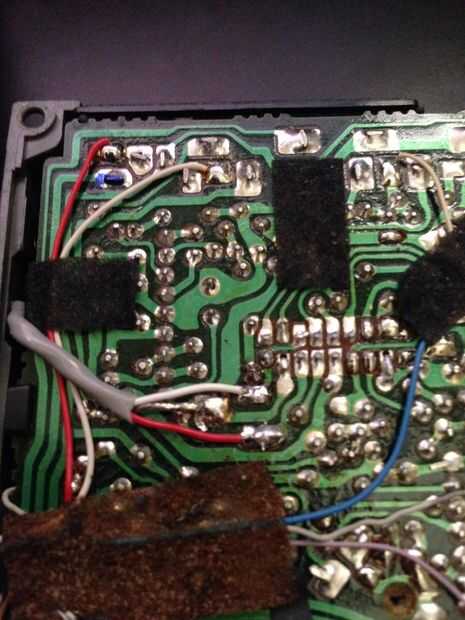

Desarmar el Walkman para exponer la placa de circuito. Localizar la cabeza del juego y remontar sus cables a donde están conectados a la PCB. Debe haber tres cables: uno para la izquierda, derecha y tierra. Tome nota de donde se conecta cada cable en la placa tomando una foto. Desoldar los tres cables, teniendo cuidado de no dañar ningún componente en el PCB.
Utilice el destornillador de su joyería para liberar el cabezal de reproducción del reproductor. Que tenga que quitar la tapa flip (debe ser una forma de pop sin romperlo). Pulse play para subir el mecanismo de transporte y que sea más fácil alcanzar el destornillador dentro. Debe haber dos pequeños tornillos que la sujetan hacia abajo. Tomar con cuidado la cabeza de la cinta y su adjunta cables completamente sin dañar los cables.
Si es necesario, alargar cada uno de los tres cables a la cabeza de cinta empalmando en unas pocas pulgadas de alambre y tubo para aislar el empalme del encogimiento utilizando calor. Algunos más gruesos del encogimiento del calor y tire sobre los nuevos cables que empalmados en hacer todo más ordenado y más durable. Recuerde que debe ser lo suficientemente largos para llegar desde dentro de la pista cuatro a dentro el Walkman.

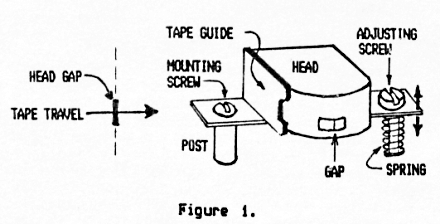

Último, uso de guían de sus alicates de punta delgada para quitar los soportes de montaje y la cinta de la cabeza de la cinta. Probablemente deberás doblar hacia adelante y hacia atrás repetidamente hasta que se da y sale. Tenga cuidado de no rayar la parte delantera de la cabeza de la cinta, donde toca la cinta, o a cortar los dos cables conectados en la parte posterior. Debe haber un cable a los soportes. Este es el cable de tierra, y puede dejar suelto por ahora.
