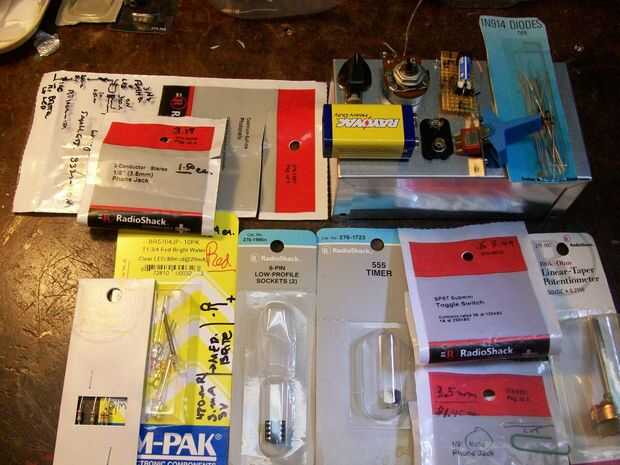

Paso 1: partes

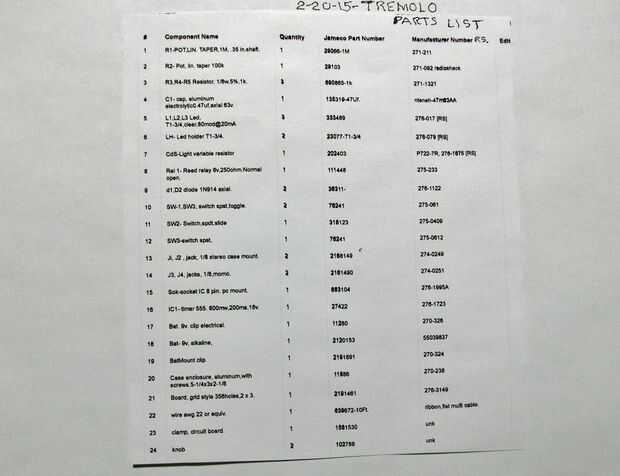

Las piezas se enumeran arriba. Se efectuó la compra de Radio Shack, Jameco y localmente.

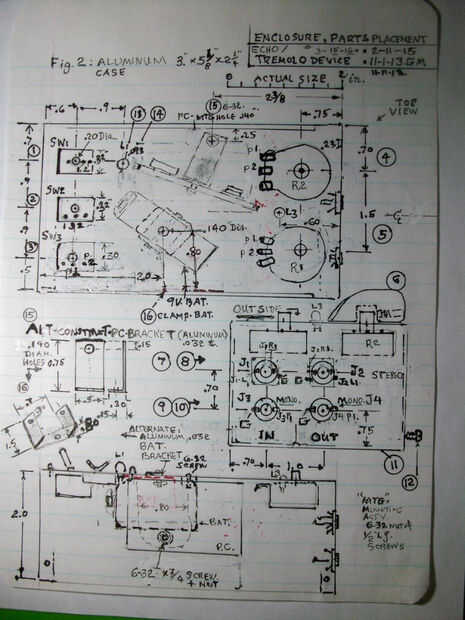

Las piezas se montan en una caja de aluminio aproximadamente 2 x 3 x 5 en.
Parte superior de la caja se puede pintar blanco si lo desea, como se muestra aquí.
La fuente de tensión es una pila de 9 voltios incluida en la caja. .
El método utilizado aquí requiere CD luz resistencias dependientes. La parte crítica aquí es que el resistor tiene una resistencia mínima de 500 ohmios al accionar de la luz. LED utiliza para iluminarlo.
El segundo método de circuito para picar para efectos de trémolo es una mini caña incorporada aquí si usted quiere utilizarlo.
El 555 temporizador es estándar bajo costo 8 pin IC.
Cable--cable cable de cinta se utiliza aquí o cualquiera tenga a mano.
resistencias- más pequeño que puede encontrar 1/8 a 1/4 watt.
condensadores de amplia tolerancia, baja tensión, tamaño pequeño necesitada.
los potenciómetros son bajo costo, pequeño tamaño, bajo consumo.
Los tipos de LEDs- estándar 1/4 diámetro, rojo. o ámbar. output.10. maDC. Un tercer LED se puede utilizar en el pin 3 del 555 para indicar tasa salida al variar la base del tiempo dos ollas.
Conectores lujo de costos tipos de montaje en panel. Momo y estéreo se utilizan.
