Paso 2: Caso Asamblea

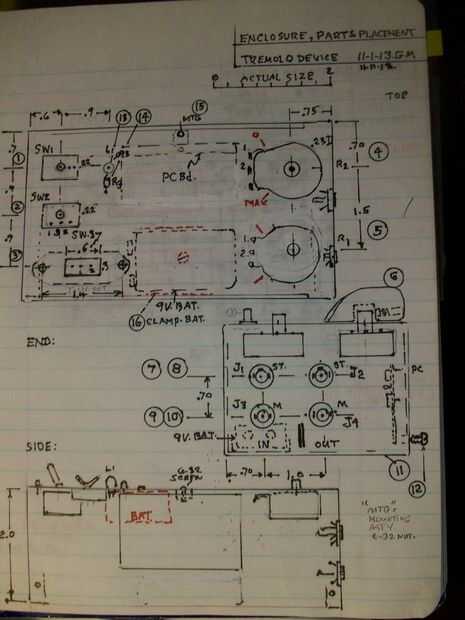

Vea el diagrama. caso ser montados como se muestra.
El diseño mecánico no es crítico. Los interruptores se colocan en los lugares según sea necesarios... dependiendo del tipo de apego tiene el interruptor.
s-1 en apagado y un LED de luz de la energía.
Picador de un fotoresistor S2 selector se utiliza para efectos suaves. b - un interruptor profunda aguda se utiliza con un mini-reed.
Un tercer led puede añadirse entre 2 ollas que muestra la tasa de salida. No se muestra arriba} .connect positivo del led al pin 3 del 555 temporizador y un resistor de 470 ohm serie a tierra.
Interruptor S3 es seleccionar el trémolo o si uno quiere ver cómo la música suena sin los efectos de trémolo.
Ver diagrama de cableado del tablero de pc para interruptores y enchufes de connectors.and.
