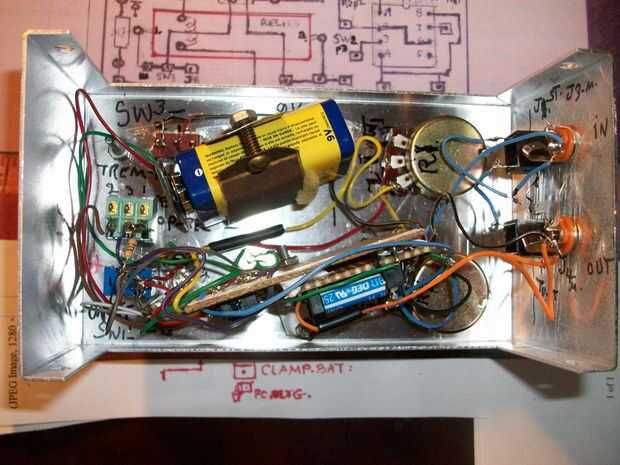

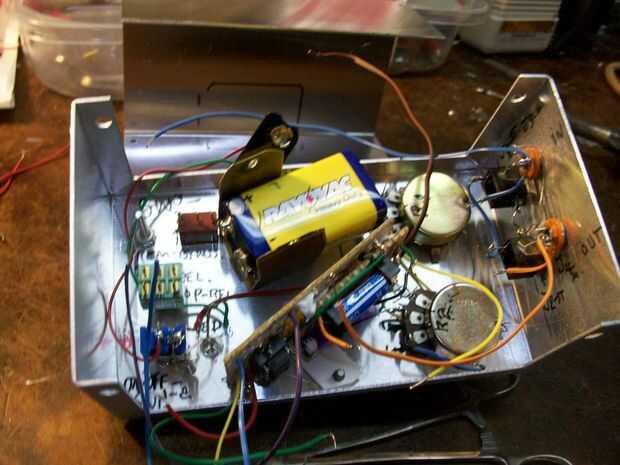

Paso 4: Cableado en caso y prueba...
alambre- utilizar cualquier cable awg 22. Utilizamos alambre de cabe la cinta.
Prueba- Usar cualquier salida de la radio y de la alimentación en la entrada. Seleccione música es mejor.
Encender la unidad. entonces S3 a trémolo en. S2 selecciona el método de cortar la señal de relé óptico y Reed.
también la prueba-.
salida- S3 - trémolo o desactivar. Si fuera entonces única señal pasa a través sin trémolo...
Conecte un cable a un amplificador y un altavoz de salida. Debe haber un efecto de trémolo de eco. Puede ser variada ajustando el pote de 1 y 2 de la olla. practicar es necesario aquí.
3 LED puede utilizarse para ver cuánto tipo de encendido se está generando. onda cuadrada salida t1 y t2. Parpadee.
Salida también puede ser un mike inalámbrica conexión a través de las ondas de radio a un distante sistema FM . El micrófono inalámbrico utilizado aquí en mi Lira fue encontrado en internet Amazon. por 6 dólares. Transmite en 107.Mhz trabajado muy bien.
A auriculares auricular fue colocada en mi Lira también alimentando mi amplificador estéreo pre amplificado y realiza muy bien como un bajo costo micrófono.
Tiempo para la construcción - 40 horas.
Costo- aprox. $20.
