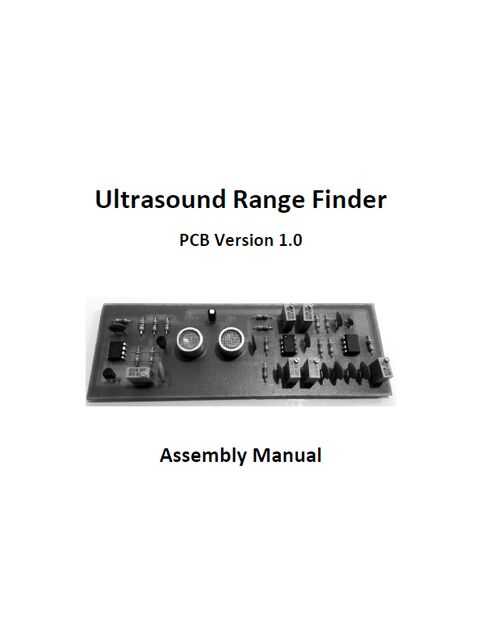

Paso 1: Obtener el Manual de montaje
El proyecto de telémetro de ultrasonido analógica en el presente artículo fue construido siguiendo los pasos descritos en el Manual de montaje aquí. El manual de Asamblea contiene la siguiente información útil:
1. básicas técnicas de soldadura y montaje.

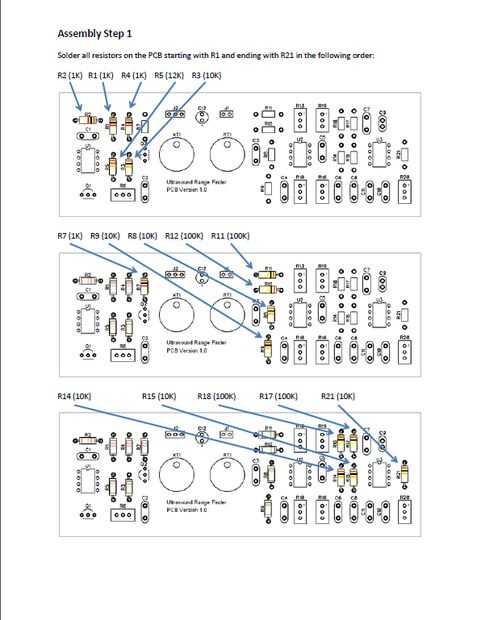

2. instrucciones de montaje ilustradas paso a paso.
3. prueba y procedimiento de alineación.
4. procedimiento de solución de problemas.
5. piezas de la lista.
6. circuitos esquemas

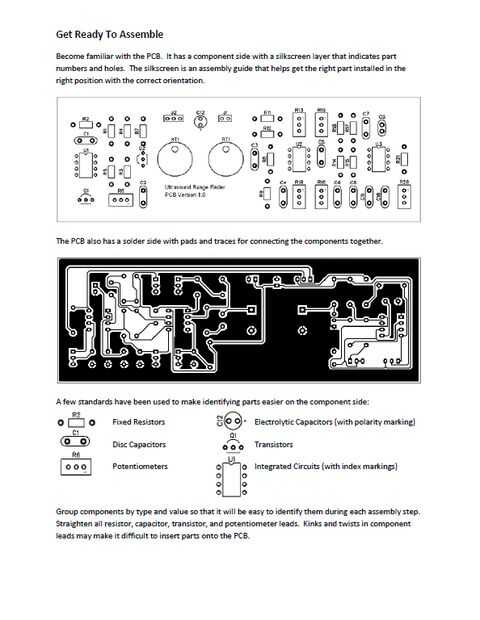

El diseño de PCB para el proyecto del telémetro fue hecho usando la versión gratuita de Diptrace (www.diptrace.com) que funciona muy bien para proyectos pequeños en tablas de doble cara o una cara. El Diptrace archivos PDF, archivos de diseño de PCB y PCB toner plantillas pueden obtenerse en los siguientes enlaces:
Archivo de esquema de DipTrace
Plantilla de lado de soldadura de PCB
Componente del PCB lado plantilla
Para proyectos de solo ejecución prototipo PCB utilizo el proceso de transferencia de toner y materiales de producto de Pulsar profesional FX "PC Fab-en-A-Box" (www.pcbfx.com). Su proceso ha funcionado bien para mí. Realizar las impresiones toner con un HP Laserjet P2035 con densidad de toner vuelta completo arriba. Hago a las transferencias con un AL13P de Apache que pueden hacer juntas hasta tamaño A en DegF 390. Después de eso esponja en algunos calentado con cloruro férrico durante unos minutos hasta que desaparezca el cobre no deseado. Los productos PCBFX funcionan muy bien para la labor realizan y fiable se puede establecer algunas líneas muy finas.
