Paso 2: Obtener la lista de partes Manual de montaje de los componentes

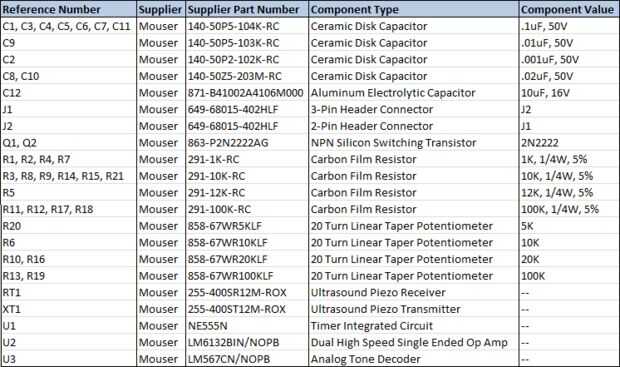

Revisar la lista de piezas y obtener los componentes indicados. Debajo están algunas notas en relación con las piezas utilizadas para el ultrasonido Range Finder analógico:
1. he comprado todas las piezas de Mouser (www.mouser.com) pero puede obtenerlos de Digikey, Sparkfun u otro distribuidor. Si usa otra fuente, asegúrese de revisar las hojas de datos para Asegúrese de que las partes tienen las mismas dimensiones físicas y conducir espacios como los que yo he especificado o no puede caber en el PCB.
2. 20-vuelta trimmer resistencias son muy recomendables como amplificador y parámetros del oscilador requieren ajuste fino.
