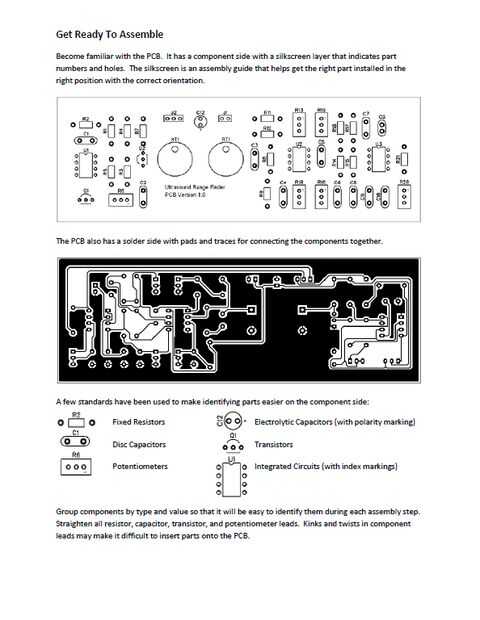

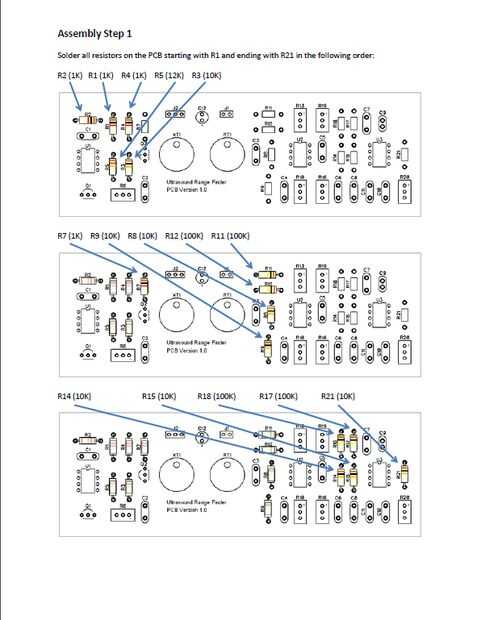

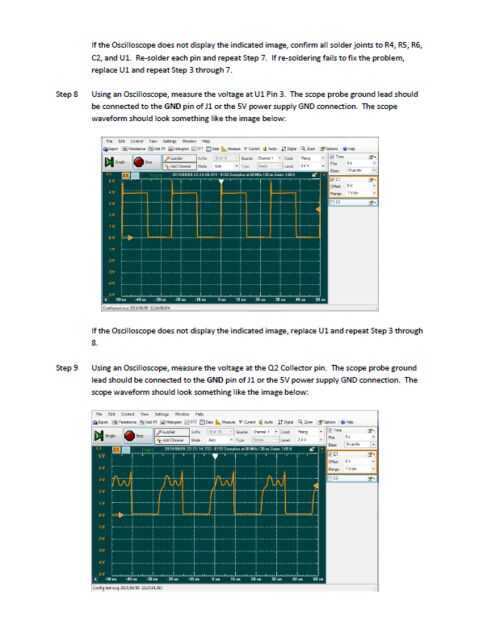

Paso 6: Seguir los pasos descritos en el Manual de montaje para construir y probar el Range Finder
El manual de montaje contiene cuatro secciones de interés para el constructor:
1. consejos de montaje básico - consejos útiles para el constructor nuevo.
2. instrucciones de montaje detallada - muestra qué partes ir donde en cada paso en el proceso.
3. prueba y procedimiento de alineación - verificación de la Asamblea y preparándose para el trabajo.
4. solución de problemas de procedimiento - en caso de que algo va mal.
Después de que el PCB ha sido fabricado, siga los pasos en el manual de montaje para construir el telémetro de ultrasonido. La sección solución de problemas le ayudará a encontrar y fijar que algo no está funcionando correctamente.

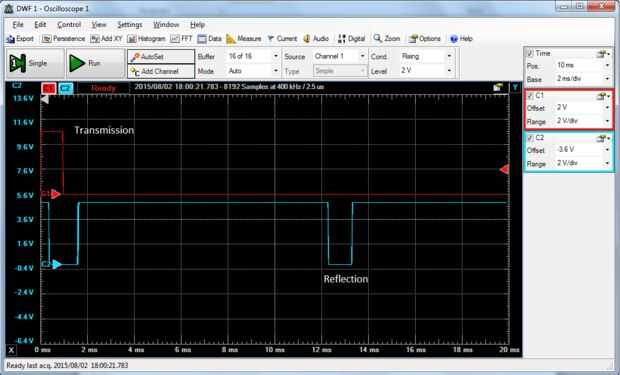

Después de que el telémetro ha sido montado y probado, puede acoplarse un osciloscopio a la salida del transmisor que (TE) y detectar portador (CD) para ver el receptor y el transmisor en acción. La traza del osciloscopio anterior muestra el pin TE rojo que el oscilador de 40KHz. El rastro azul muestra la salida del detector PLL. Observe que porque el receptor está tan cerca del transmisor cuando se TE es permitido la salida de CD va baja mientras transmite y entonces inactivo después de que la transmisión se detiene. Poco tiempo después, el pin de CD va bajo otra vez indicando que se ha detectado una reflexión. Un microprocesador se utilizará para medir el tiempo de retardo y convertirlo en una distancia.

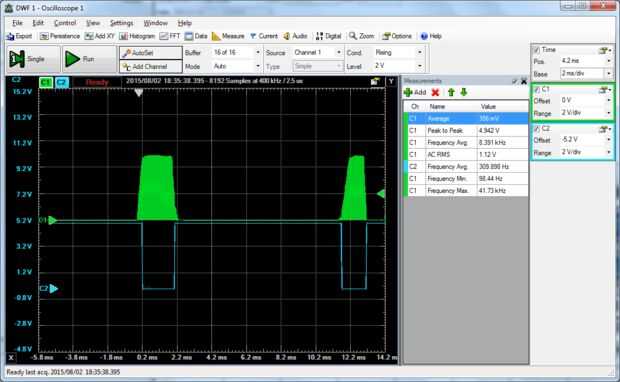

El segundo rastro alcance muestra la salida de crudo limitador del detector de portadora en verde con la señal en azul. El Detector de portador de hecho cambiar el estado después de recibir al menos 20 ciclos de portadora de 40KHz.
