Paso 3: Construir el tablero de Control de relé PTT serie

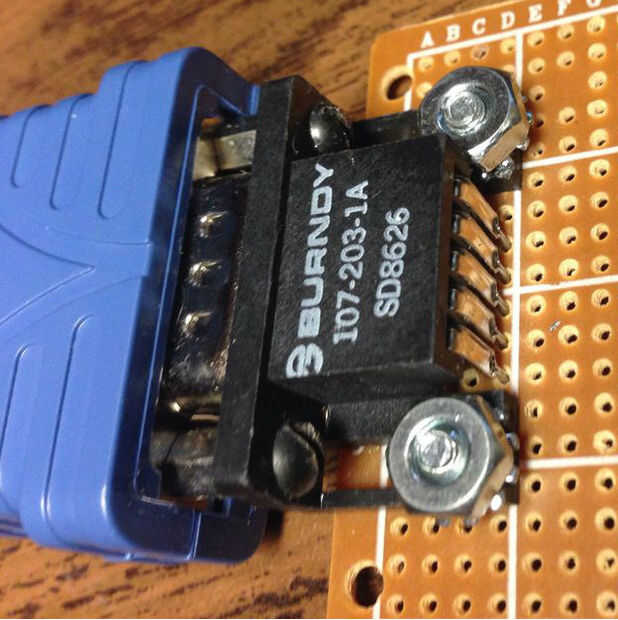

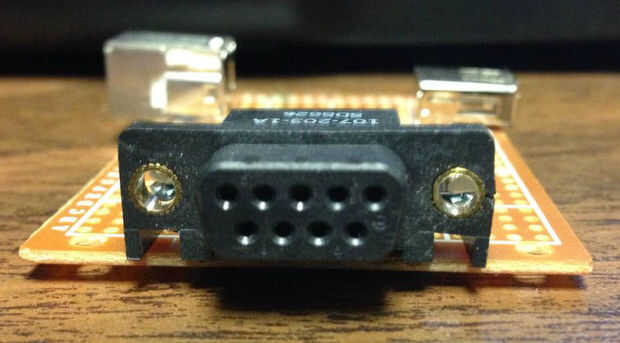

Usé un conector DB9F montar PC estándar pero taladrar los insertos roscados por lo que podía atornillar el adaptador serial a él por detrás. El DB9 que utilizo tienen los terminales traseros flotantes gratis que le permite formar fácilmente para caber un protoboard estándar espaciamiento.1.
El cableado es bastante recta hacia adelante Asegúrese de agregar el diodo de contragolpe para el relé en la polaridad correcta. Una vez tuve un problema y pensaba el diodo de protección fue al revés pero resultó el relé tenía un diodo interno. Asegúrese de probar las piezas scrounged.
Usar una fuente de alimentación variable hasta encontrar la tracción real en y soltar puntos para el relé. Algunos relés de 5V no tirón hasta 4.5V. No es suficiente si utiliza un cable de USB. Por suerte tuve un ramo que tiró a 3.5V
