Paso 4: Conectar el potenciómetro Digital

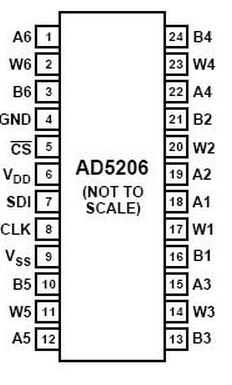

Ahora que tenemos nuestro ecualizador construido, necesitamos una manera de controlar la ganancia de cada banda mediante programación. Una manera fácil de hacerlo es con el potenciómetro digital AD5206. Es esencialmente seis potenciómetros digitales en uno, perfecto para nuestro ecualizador de 6 bandas. Ver este tutorial para obtener más información.
Una manera fácil de configurar el potenciómetro en nuestro sistema es conectar el lado de cada potenciómetro a la el carril positivo de un protoboard, el lado B en el riel de negativo y el limpiador a la entrada del filtro apropiado.
Cuando se hace esto, usted puede controlar la ganancia de cada banda mediante el código de Arduino conectado. En la entrada serial, introduzca una cadena de la forma "banda supresión", donde la banda es entre 0 y 5, y supresión es entre 0 y 255. Una vez más usted puede probar la presencia de distintos "chepas" cuando utiliza el analizador de redes y suprimir completamente todas las bandas excepto uno.
