Paso 1: Tecnología usable, sonido activa LED.

Me vino la idea para esto después de pasar una noche en un club de baile.. .un poco demasiado cerca de los altavoces (todos hemos sido allí)...

Veo que todas estas luces usables Instructables pero todos tienen la misma línea molestosa "utilizando un Arduino"... Tal vez soy un adoptante tardío crónica pero parece que un montón de tecnología para los proyectos más simples (Dios mío, $20 de tecnología a parpadear un LED... Chicos!... un chip de flasher LED 3909 funciona cerca de $2 Si usted puede encontrar en línea).

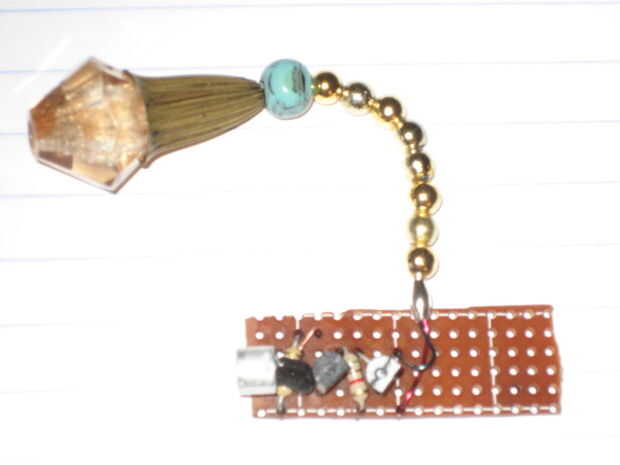

el efecto que estaba buscando es una luz que parpadea con ruidos (thumpin beat y ' All). el prototipo aquí será usado sobre el oído. Versiones posteriores podrían ser un prendedor, una brocha, una hebilla de correa... se agradecería sugerencias.

También... si puede ayudar con un circuito mejor se agradecería, el ajuste fino de la gama de frecuencia (esta versión funciona con cualquier sonido fuerte)

Piezas necesarias:

1)... dos transistores de conmutación de 2N 2222

2)... dos resistencias de 15 K ohmios * y 6 K ohmios *

3)... un micrófono Electret (capacitiva no peizo)

4)... un LED

* las resistencias se determinaron mediante ensayo y error (utilizando resistencias variables en el rango del esquema original hasta que encontré a la mejor coincidencia para la aplicación, entonces la configuración de la "olla" de la medición con un medidor VOM).

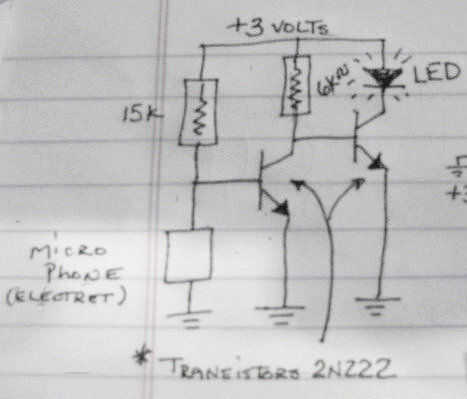

Construí un prototipo y ajustar el esquema que encontré en línea (imágenes de Google buscar en necesidad "sonido activado LED".no el 100 condensador del Microfaradio, aunque en versiones posteriores puedo añadir un condensador para ajustar el rango de frecuencia)

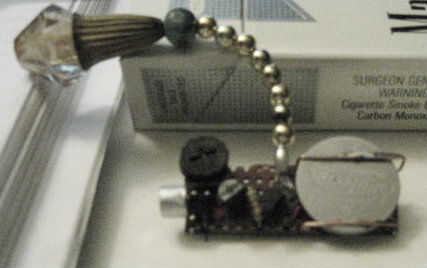

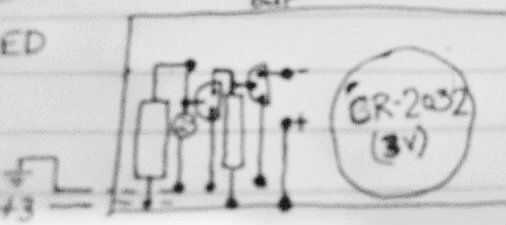

He probado la unidad utilizando un paquete de energía externo pero todavía es necesario montar la batería de botón a la placa de circuitos (ver siguiente paso...
