Paso 9: Montaje del tablero de la fuente de poder

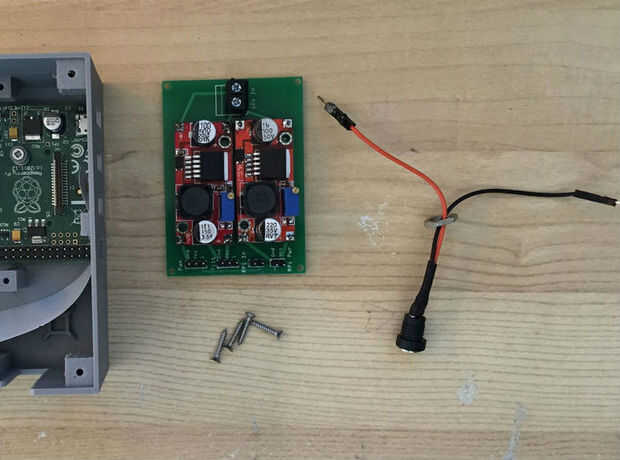

Ahora toma el tablero de la fuente de alimentación montada y móntelo en la caja usando los cuatro tornillos. La Junta deberá estar orientada con los encabezados en el extremo donde se va a montar el servo de pan. El conector de entrada de energía estará en el final donde entrará la energía en el caso.

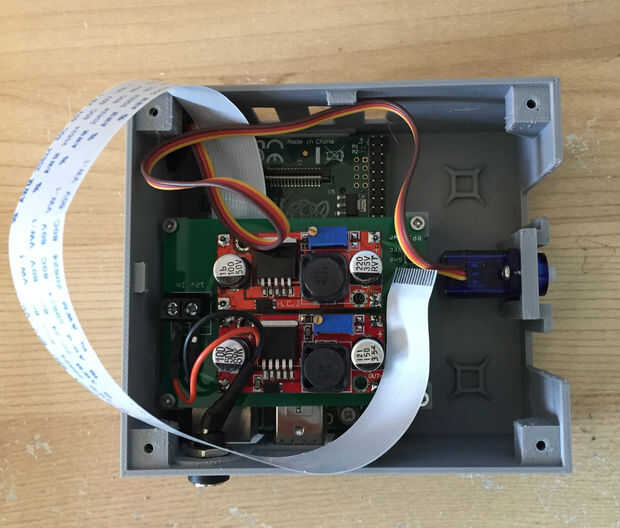

Una vez montado el tablero puede enhebrar los cables de la clavija a través del orificio, deslice la tuerca de fijación y luego conecte los dos cables al bloque terminal dos en el extremo de la tabla. No sé por qué decidí no etiqueta que terminal es la tierra y que es positivo... pero... el cable de tierra debe ir de la terminal más cercana a la pared!
Una vez hecho esto las salidas de la fuente de energía deben medirse con un medidor de volt-ohm. Compruebe tanto de las fuentes de alimentación y utilice el poco juego de tornillos para ajustar a la salida de 5v si es necesario.
