Edificio 3D impreso Pan Tilt caso para una frambuesa Pi (15 / 20 paso)

Paso 15: Completar el cableado

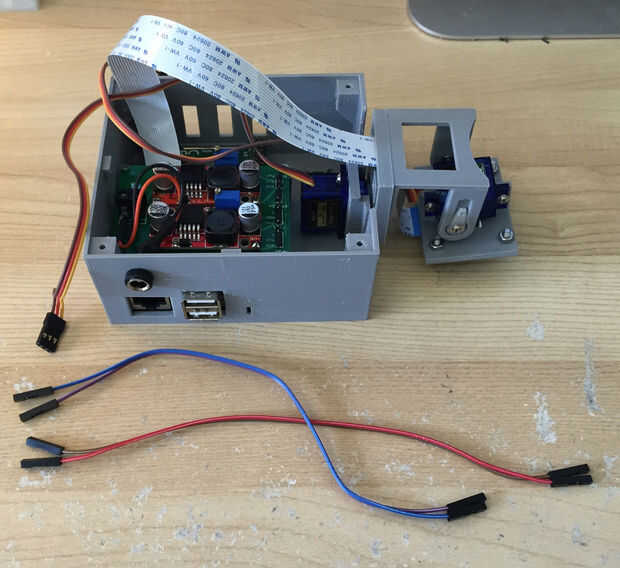

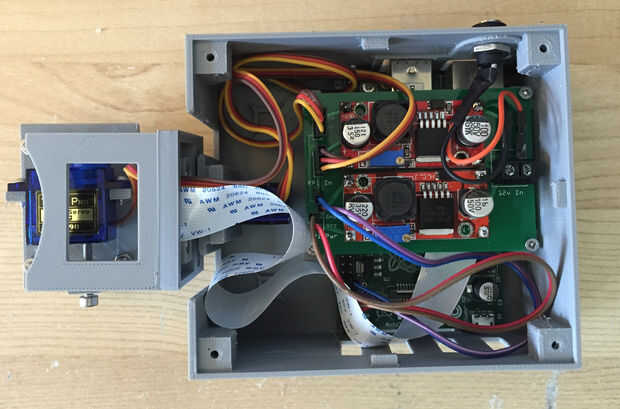

Conecte los dos servos a los encabezados apropiados. Brown es tierra. Meta los dos servos en la parte superior del lado derecho de la caja (al mirar hacia atrás). Hay un cable de amarre incorporado en el caso si son deletéreas y bridas pequeñas.

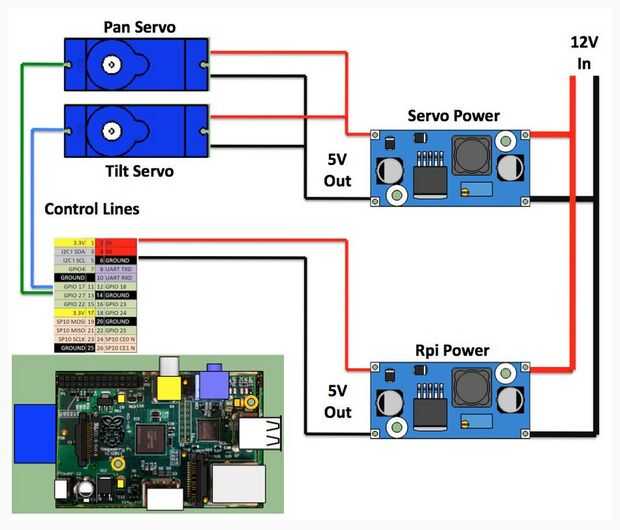

Conectar la alimentación de la cabecera de PCB 5V y Gnd pins de la Raspberry Pi GPIO. Conecte las dos líneas de señal GPIO a los pines 17 y 27 como se muestra en el diagrama de arriba.

Comprobar, entonces triple comprobar, que los cables eléctricos están donde se supone que son!
