Edificio 3D impreso Pan Tilt caso para una frambuesa Pi (3 / 20 paso)

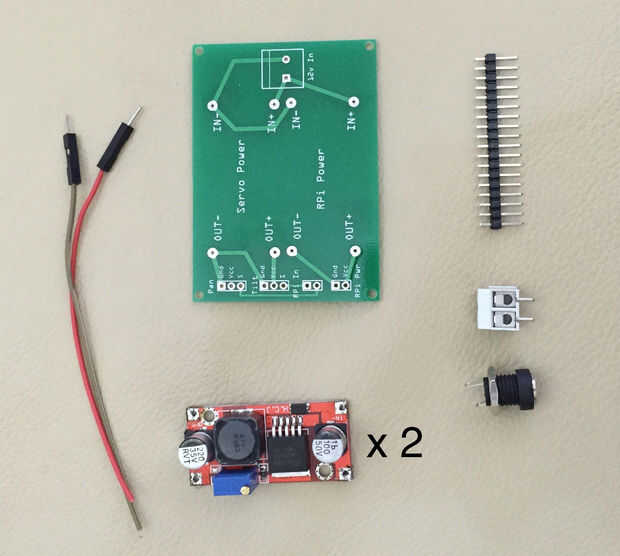

Paso 3: Se reúnen que las partes para poder suministro de PCB

Hay un PCB personalizado diseñado para las fuentes de energía que impulsan este proyecto, aunque usando el PCB no es absolutamente necesario. Si se utiliza el PCB wil necesita las piezas siguientes:

  1. Uno x el PCB se
  2. Dos x DC-DC 5V/12V/24V 3A bajar fuentes de alimentación (LM2596)
  3. Uno x 5.5 x 2.1 mm DC Power Supply Jack conector hembra panelable
  4. Un x 2-Pin 2 vías conector de bloque de Terminal de tornillo 5,08 mm Pitch PCB Mount
  5. Dos x tres cabeceras de pines para conectores de Servo (Nota 1)
  6. Dos x dos cabezales de perno para frambuesa Pi poder y salidas de señal (Nota 1)
  7. Ocho x uno de los pines cabeceras para poder suministro de montaje (Nota 1)
  8. Cuatro a hembra patch cables para conectar Rpi GPIO para PCB (dos por el poder) y dos de los pines GPIO 17 y 27.

Nota 1: Las cabeceras de pines uno, dos y tres fueron cortadas de una tira (mostrada arriba) a la longitud que se necesita.

El PBC de la fuente de energía está disponible para la venta en eBay UK para un honorario nominal.
