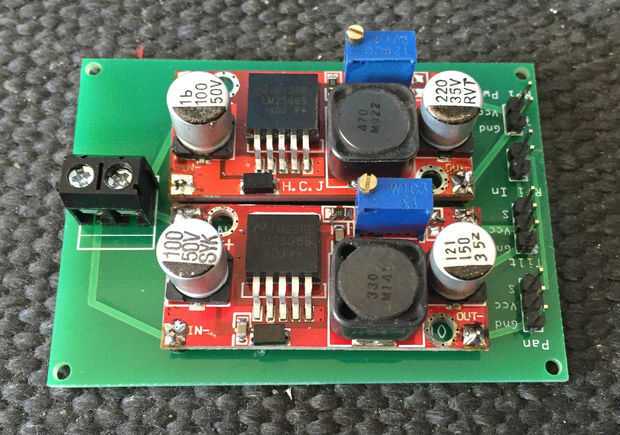

Paso 6: Montar el PCB de la fuente de alimentación

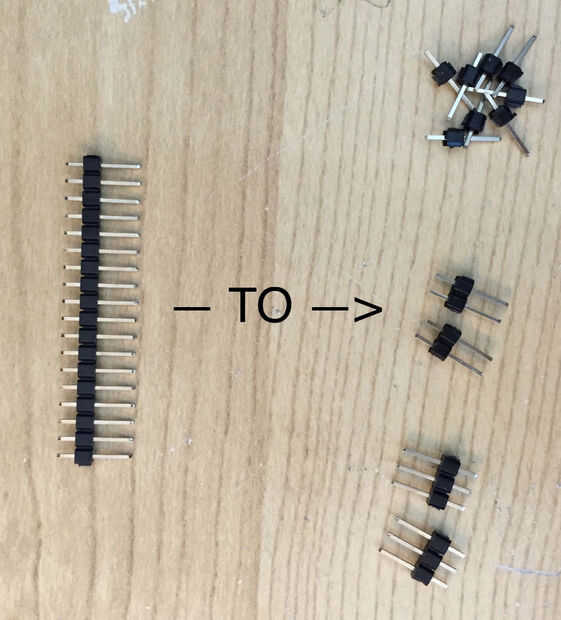

Todos los componentes se deben soldar a la parte superior de la placa de circuito (donde se impresión las letras). Primero empezar por romper la cabecera en las piezas que necesita:
- Ocho piezas de uno de los pines para poder suministrar entradas y salidas
- Dos tres prender las piezas para los conectores de servo
- Dos dos prender las piezas con una potencia para el IPC y el otro para las líneas de control de la Rpi en los servos.
Luego lo de la soldadura:
- Empezar por soldar cuatro cabeceras de uno de los pines en la parte inferior de cada una de las fuentes de alimentación de dos. El pasador corto debe extenderse hacia arriba a través de la Junta de suministro de energía y soldar en la parte superior.
- Ahora usted puede soldar a las fuentes de alimentación de dos en el PCB.

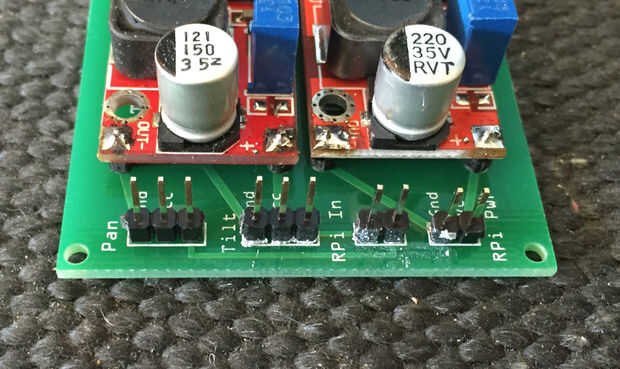

- A continuación soldar los encabezados de dos y tres polos como se muestra en la foto de arriba.
- Finalmente soldar el conector de tornillo de dos pines a la PCB. Se trata de la conexión de entrada de 12V.

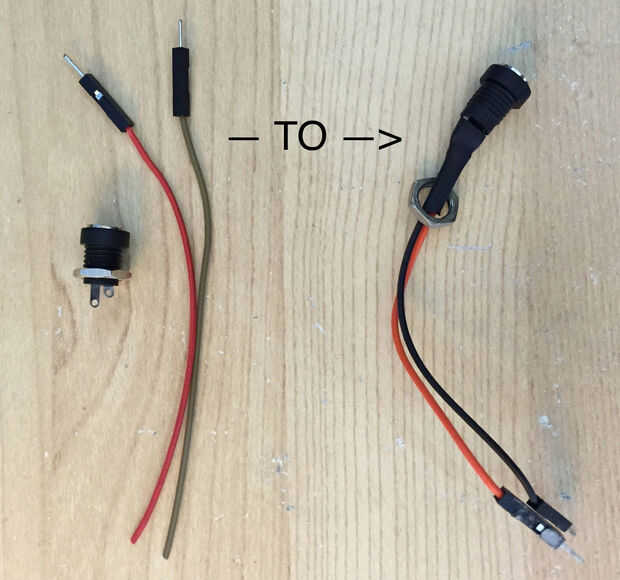

Eso es casi todo hecho. La única tarea restante es el corto par de conductores para la soldadura del "5.5 x 2.1 mm DC Power suministro Jack Socket hembra panelable". Este conector se colocará a través del orificio en el caso y suministrará electricidad a la placa.
