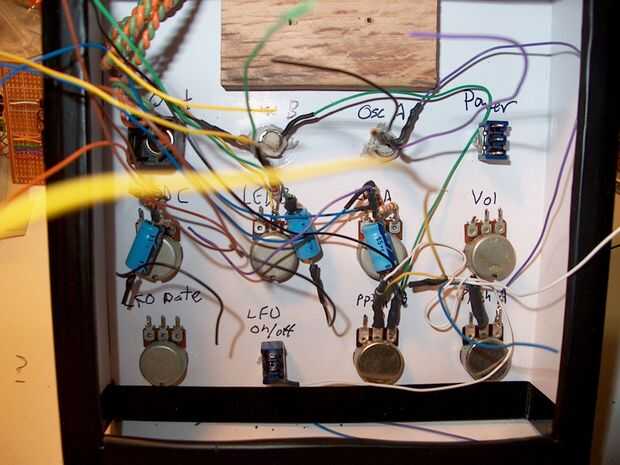

Paso 5: Construir los osciladores de audio

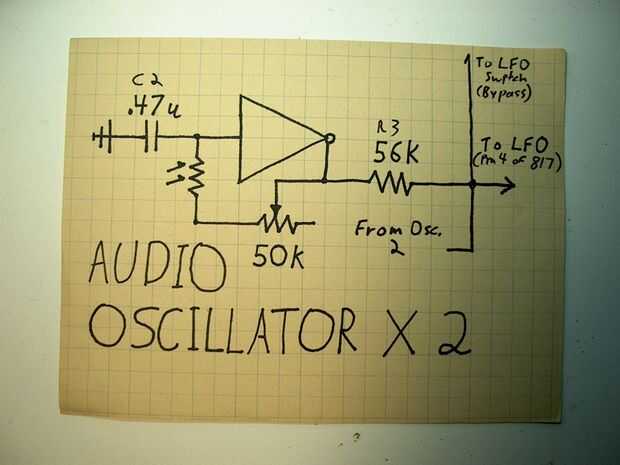

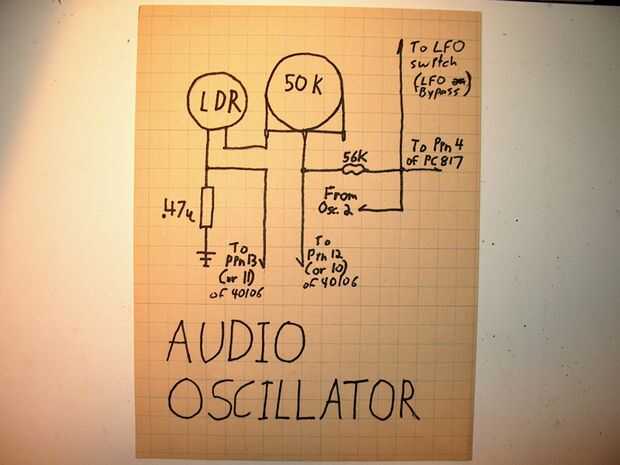

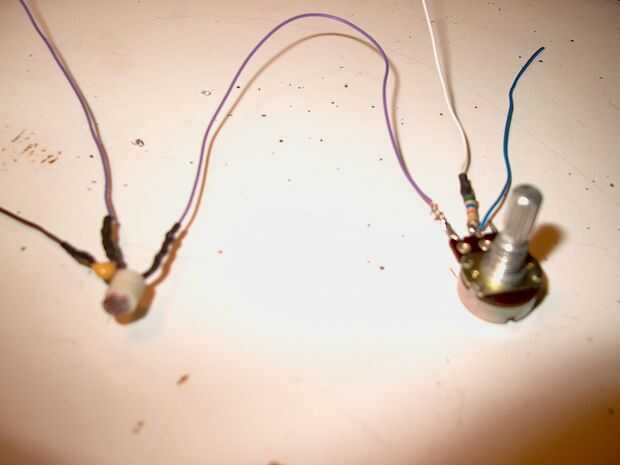

Ahora construiremos dos osciladores de audio usando los pines 13 y 12 y 11 y 10 del 40106. Mirar el esquema y el esquema anterior. Se parece un poco el circuito de temporizador LED solo construimos. La principal diferencia es el valor de los componentes utilizados. Mientras que el primer circuito utiliza un condensador de 100uf, este circuito utiliza una gorra de .47uf. El primer circuito también utiliza un 2.2 resistencia k en serie con el potenciometro de 50 k mientras este circuito utiliza un resistor dependiente de luz con el bote. Estos componentes conforman el circuito de R/C que controla la velocidad del oscilador *.
En el circuito anterior utilizamos un 2.2 resistencia k en R1. Esto limita un poco la gama del oscilador del temporizador. Sin él, como nos dio vuelta el bote, el LED comenzaría a parpadear demasiado rápido para ser útil para nuestro propósito. En este circuito se reemplace la resistencia de 2.2 k con un resistor dependiente de luz. En este caso el LDR detecta el nivel de luz de los LEDs, creando una señal de velocidades variables. Ya que usamos un capacitor de valor inferior en C2 nuestro oscilador ciclos mucho más rápido, creando una señal audible de frecuencias diferentes, o de 'música'. El potenciómetro ajusta la gama global de notas, actuando como un resistor limitador ajustable.
Usted también notará una resistencia de valor más alto en R3. Como estamos usando dos osciladores de audio use un resistor de k 56 en cada salida para atenuar, o reducir la potencia de las señales. Sin estas resistencias las dos señales pueden ser demasiado fuertes y pueden causar distorsión.
Este circuito de alambre como lo sugiere el diagrama y probarlo. Protoboard como el circuito anterior, pero la salida a través de un condensador de 10uf de alambre. Soldar dos cables de 5-6" a 1/4" conector de sonido. Conecte un lado del jack a la salida de la tapa y el otro a tierra. Conectar tu amplificador y enciéndala. Ajustar la olla y mover la mano enfrente de la LDR. Si usted recibe una señal de audio controlable que consigue más arriba en echada cuando la luz se hace más brillante y más baja cuando está en sombras, entonces tu circuito es exitosa. Si no entonces tómate tu tiempo y averiguar por qué.
* Una nota sobre circuitos RC-
Una manera de mirar electrónica es comparar a la plomería. Electricidad pasa a través de los cables mucho la misma manera que el agua fluye por una tubería. Utilizamos los interruptores para detener el flujo de electricidad al igual que una válvula detiene el flujo de agua. Para que un circuito de trabajo que necesita hacer una ruta completa desde el poste positivo de la fuente de alimentación en el suelo. En nuestra analogía de la plomería, el lado positivo de la batería es como un embalse y el suelo es como el sistema de drenaje y alcantarillado.
El agua que llega a tus viajes de la casa desde el depósito en grandes tuberías, a veces varios pies de diámetro. Estos grandes tubos se dividen en varios tubos más pequeños que se ramifican apagado a diferentes partes de tu ciudad. En cada casa un tubo más pequeño es conectado para traer agua. Por último, el agua se dirige a través de tubos más pequeños para suministrar los fregaderos, lavabos y otros accesorios. Estas tuberías consigue más pequeñas a medida que la demanda de agua se baja en cada etapa. Nuestros circuitos funcionan del mismo modo. Mientras el 40106 funciona bien en 9v, el LED utiliza 3, 3V. La 2.2 resistencia k en serie con el LED en el circuito anterior reduce el flujo eléctrico al LED del mismo modo que el tubo más pequeño reduce el agua disponible para los accesorios en nuestro sistema de plomería.
A veces un accesorio de plomería necesita almacenar una pequeña cantidad de agua para realizar su tarea. El inodoro tiene un tanque que contiene agua para lavar. El calentador de agua caliente tiene un tanque de agua para asegurar un suministro constante de agua caliente. Condensadores de trabajan de una manera similar. Son como pequeñas baterías recargables. El valor de un condensador, medido en faradios, es similar al tamaño del tanque de un accesorio de la plomería. Mayor valor del condensador, más electricidad puede almacenar.
Consideremos otra vez el circuito del oscilador. Las cargas del condensador a una tasa determinada por la cantidad de electricidad disponible. Cuando se 'llena' descargas o 'vacía', permitiendo que se llene otra vez. El mayor valor de un condensador, más tiempo tarda para 'llenar'. Esta tasa también es afectada por el componente de la resistencia del circuito. Cuanto mayor sea el valor de la resistencia, el menos electricidad cargar el condensador y el ya tarda para cargar. Ajustando los valores del componente de R/C de su oscilador, usted puede conseguir todo lo de señales de reloj lento a las señales de audio y las frecuencias aún más altas. La mejor manera de entender cómo funciona es tratar de intercambiar componentes con valores superiores o inferiores y ver cómo afecta a la señal. O bien, conectar un LED para ver los pulsos o puede conectarlo a un amplificador para escucharlas. Jugar y aprender.
