Edificio de bicicleta casi jigless (3 / 12 paso)

Paso 3: El eje ficticio

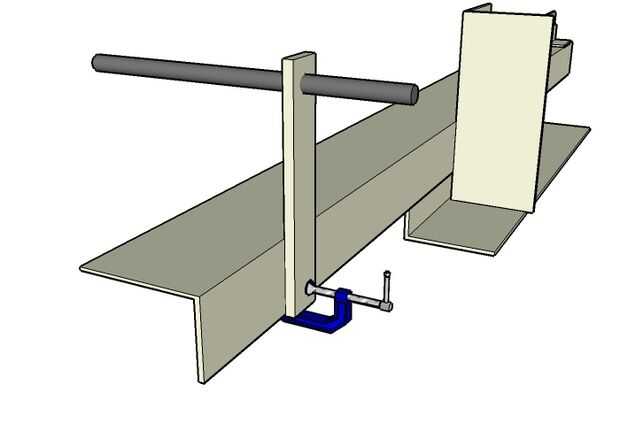

El eje ficticio es sólo un pedazo de la barra de acero con un agujero perforado en el aceptar y el eje. El eje es sostenido en lugar por las tuercas a cada lado (no mostrado). Se pueden utilizar árboles, conos y tuercas de seguridad (liberación rápida y sólidas) rescatados de antiguos centros, o uso roscado barra y tuercas.

Desde el interior de la barra es en la misma vertical plano como en el extremo derecho de la parte inferior soporte de contactos la pieza de referencia vertical, usted puede utilizarlo como referencia para usted lugares de contratuerca eje.

En el eje ficticio de la parte posterior, su contratuerca izquierda será 34mm más de la mitad de su anchura de eje. El lado derecho será la mitad de la anchura de eje menos 34mm. Todo esto asume que usted está usando un shell de 68mm.

En uso, la pieza se sujeta sólo al hierro ángulo con un C-clamp.

Puesto que esto es tan simple, así podría hacer una nueva para cada tamaño de árbol.
