Paso 2: Los componentes de la soldadura
Construyamos esta cosa!

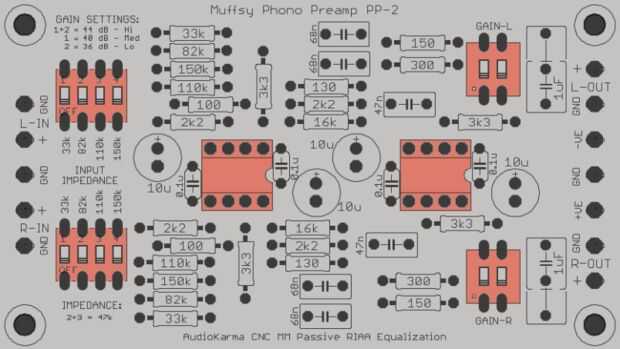

Para ayudarle, hay fotos para mostrar la ubicación de cada familia de componentes.
Solo una pequeña cosa antes de continuar...
Cómo soldar
Si apenas vas a empezar a soldar, o si necesita una actualización sobre cómo soldar, SparkFun tiene un estupendo tutorial para soldar los componentes a través del agujero.
Sin dudarlo más, es tiempo para hacer alguna construcción. Siga los pasos siguientes, y su preamplificador de phono es obligado a salir perfecto!
Soldar las resistencias
Cuando a partir de un proyecto, es costumbre primero la soldadura de los componentes más cercanos a la Junta. Si la PCB está lleno de componentes voluminosos, puede ser bastante incómodo para los más pequeños más tarde. En este caso, es todos los resistores.

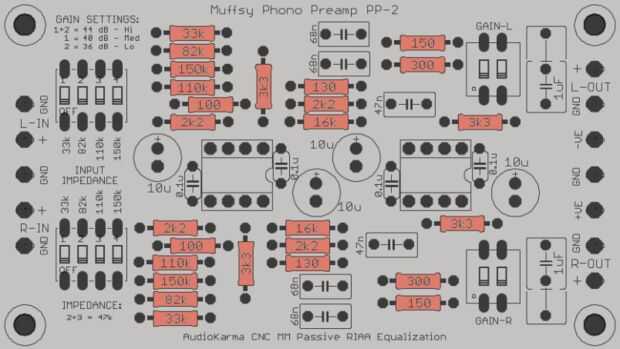

Las veinte y seis de ellos se muestran en el cuadro.
- Medida de la resistencia para asegurarse de que es el valor correcto, reemplazarlo más adelante es todo un fastidio.
- Doblar las piernas (preferiblemente con alicates) para las resistencias en los agujeros.
- Palo de algunos de ellos en lugar, el PCB la vuelta y doblan ligeramente las piernas para que mantenga en su lugar.
- De la soldadura.
- Corte las patas con pinzas de corte al ras.
- Repita hasta que todos los resistores se sueldan en su lugar.

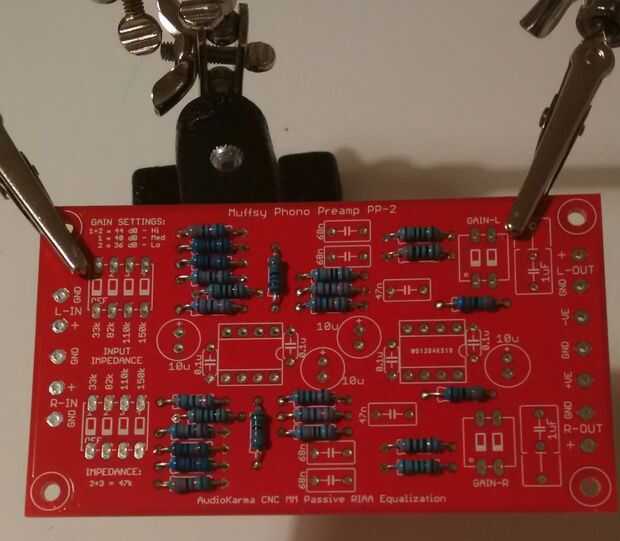

Hacer una inspección visual para confirmar que soldaduras todas son buenas, y que no hay ninguna soldadura sobrante fuera de las almohadillas de soldaduras.
Los interruptores y tomas de corriente de soldadura

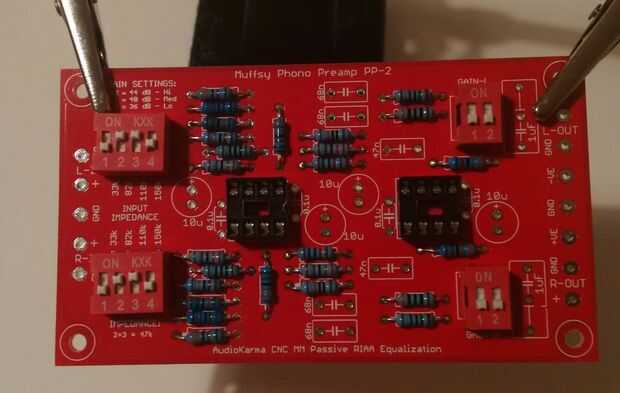

A continuación son los cuatro interruptores y dos tomas. Se recomienda hacerlo uno a la vez, utilizar alguna cinta para mantenerlos temporalmente en el lugar. Que quieras estar perfectamente al ras con el tablero.
Nota: Estos componentes tienen una orientación específica, asegúrese de que usted montar la manera correcta.
No debería haber necesidad de cortar las piernas de estos componentes después de que han sido soldadas en su lugar.
Una vez más, asegúrese de que no hay ninguna soldadura que debería haber ninguno.
