Paso 3: Soldar - continuó
La cerámica y condensadores de poliester de soldadura

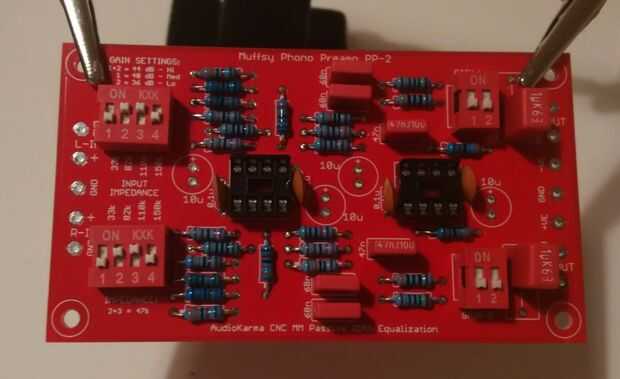

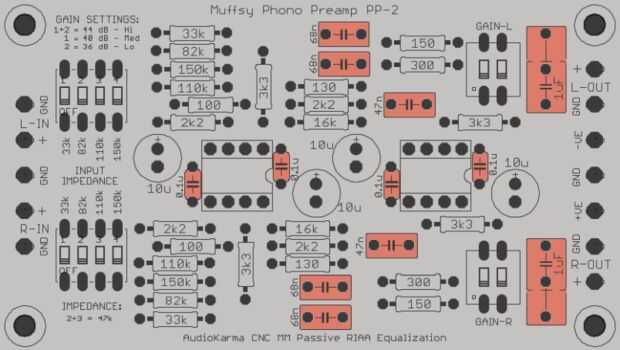

La imagen muestra la colocación de todos los doce condensadores más pequeños.
Empieza con los cuatro condensadores de cerámica, seguidos de los condensadores de 47nF y 68nF en el filtro RIAA. Finalmente soldar los condensadores de 1uF en lugar. Estos condensadores pueden orientarse de cualquier modo que desee.
Nota: Los capacitores de 1uF salida pueden tener 10mm y 5mm de espacio entre pierna. Uno de los pasadores debe ser en el agujero más cercano al centro del tablero. Los pernos tienen que ser a través de la "-|| -"símbolo marcado con"1uF".
Cuando termine, asegúrese de que soldaduras todas son buenas.
Soldar los condensadores electrolíticos

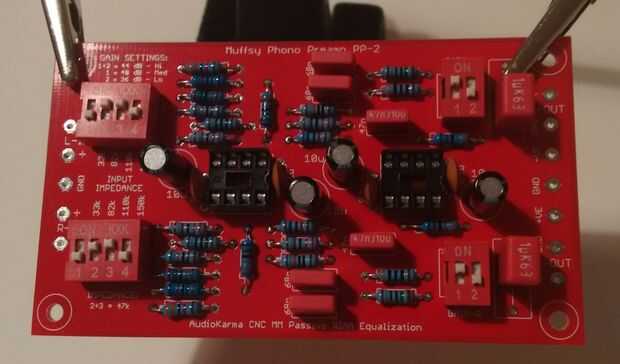

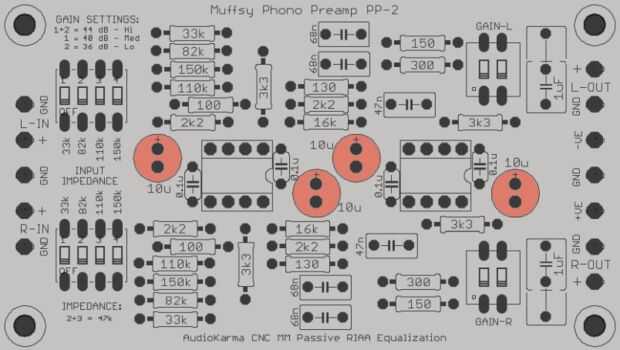

Los cuatro condensadores electrolíticos de 10uF son los últimos componentes en el PCB. Que se peguen hacia fuera más lejos, así que es lógico dejar para el final.
Nota: Es importante la orientación de los condensadores electrolíticos. Montar el camino equivocado, y voy a dejar toda la magia humo fuera de ellos. Componentes electrónicos no son buenos sin humo de la magia.
Usted encontrará que los condensadores electrolíticos tiene una banda blanca en un lado. Esta banda blanca tiene unos signos de menos, así: "----". Este es el lado negativo. El otro lado, sin la banda, es el positivo, o +, lado. Generalmente, el lado positivo tiene una pierna más larga que el lado negativo.
Pegar las piernas a través de la Junta, voltee la placa y doblar las piernas para mantener los condensadores y la soldadura. Recorte de las piernas y ¡ listo soldar componentes!
