Paso 5: Montaje: alimentar la etapa de fono
Desde aquí, usted puede elegir si desea el preamplificador con una fuente de alimentación, o con las baterías de alimentación.
Alternativa 1: Utilizar una fuente de alimentación
Para la etapa de fono con mi fuente de alimentaciónde energía, necesitarás:

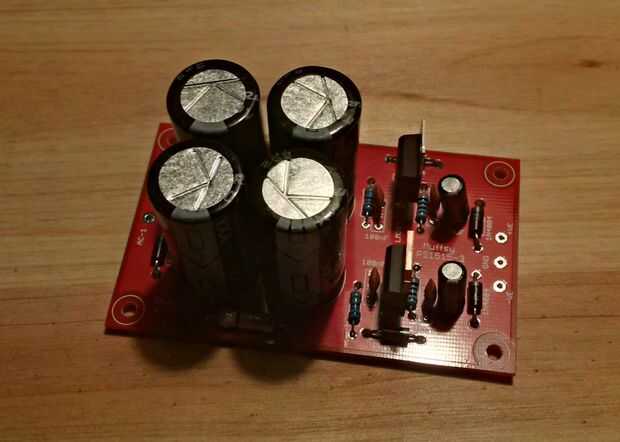

- La fuente de alimentación sí mismo (por supuesto)
- Una verruga de la pared que da de 15 a 18 voltios AC (preferiblemente con un transformador)
- Un interruptor de alimentación
- Un conector de alimentación, hembra de 2,1 mm

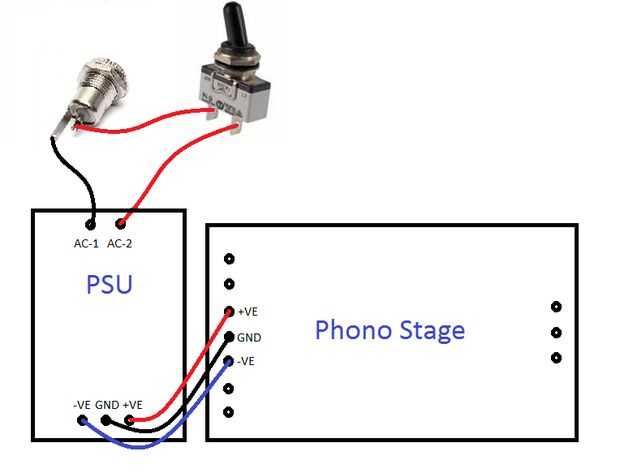

La primera foto muestra cómo conectarlos todos juntos.
Poder proviene de la verruga de la pared de AC en el conector de alimentación. Un cable va directamente a la fuente de alimentación, el otro a través del interruptor de poder y en la PSU. Que no importa, son ambos lo mismo.
Hay tres cables desde la fuente de alimentación, marcado + VE, GND y - VE. Entran las conexiones correspondientes en la etapa de teléfono. Esta es la +-15VCC que alimenta la etapa de fono.
Deben torcer los dos cables desde el conector de alimentación y los tres cables entre el adaptador de red y la etapa de fono de la trenza. Esto se hace para evitar interferencias.
Asegúrese que el interruptor de encendido y el conector de alimentación está completamente aislado de chasis y caja, ambos cables están vivas.
LED - luz de encendido
Si desea añadir un LED conectarlo entre - VE y + VE. Conectar una resistencia de ohm 7 k 5-4k 1, potencia de 1/2W en serie con el LED. Menor valor de la resistencia da luz más brillante. (Si la resistencia es de 3k 9 ohmios o mayor, 1/4W se puede utilizar.)

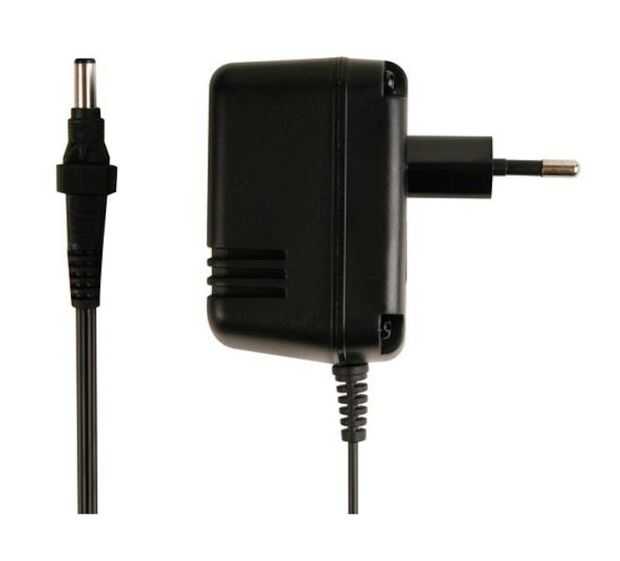

Adaptadores de pared para CA adecuada
Entrada de 120V:
Entrada de 230V:
- Enchufe de Farnell, Reino Unido
- Farnell, enchufe Euro
- RS-Online, 15VAC, enchufe Euro
- RS-Online, 18VAC, enchufe Euro
- Kjell.com, Suecia
Alternativa 2: Batería

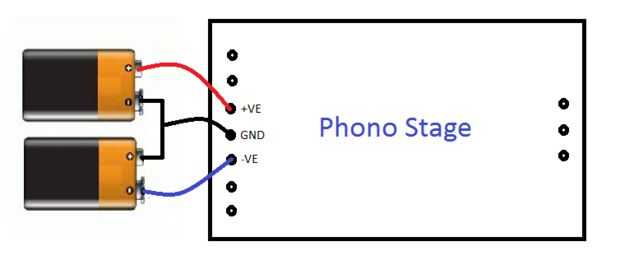

Incluso puede alimentar la etapa de fono con dos baterías de 9 voltios, y se ejecutará en ellos por semanas. Aquí es cómo, refiriéndose a la segunda y tercera foto de arriba:
- GND: Conecte el lado positivo de una batería en el lado negativo de la otra batería.
- + VE: es el lado positivo restante su + VE.
- -VE: el lado negativo restante es tu - VE.

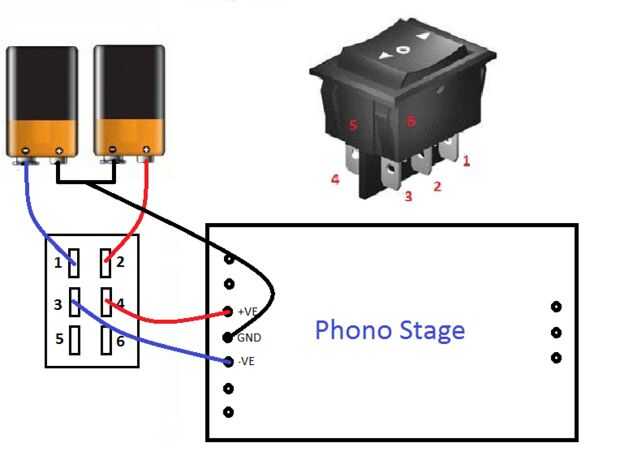

Un interruptor adecuado sería un DPST, ya que necesita romperse ambos + VE y - VE. Las imágenes muestran cómo conectar las baterías con o sin un interruptor de alimentación.
LED de las baterías también tendrá que ser conectado entre + VE y - VE. La resistencia en serie con el LED puede ser de 820 a 2k 2 ohmios nominal de 1/2W. Valor más bajo da más brillo. Sólo tener en cuenta que un LED en brillo máximo utiliza la misma cantidad de energía como el previo de todo. Recomiendo usar 2k 2 ohm y sacrificar algunos brillo.
