Paso 7: La etapa de fono CNC explicó
La etapa de fono del CNC es un preamplificador de phono ejemplar que es ultra de poco ruido y tiene una amplia etapa de sonido. Si mide y coinciden con los componentes, la desviación máxima de la curva RIAA será intervalo 0.05 - 0.1 dB. Mediante el uso de un filtro RIAA pasivo, hay muy pocos elementos en la ruta de audio.

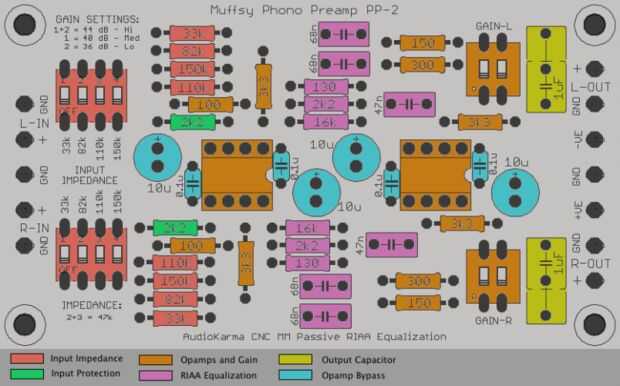

Probablemente se esté preguntando qué ocurre dentro de una etapa de fono. Las diferentes partes del circuito son colores en la foto de arriba, aquí es una breve discusión de cada parte.
Placa de circuito impreso
Tamaño de la tarjeta de crédito de 90 x 51 mm, rojo brillante PCB está diseñado para que el circuito funcione de manera estable y para evitar ruidos e interferencias a un mínimo absoluto. Este es el caso de lo PCB que usted puede grabar usted mismo así, la única diferencia es que tiene un relleno de tierra en lugar de un plano de tierra plena.
Nota: Este PCB es plateado a través del orificio. Cualquier intento de perforar los agujeros para que sean más grandes será destruir el PCB
Si eres aventurero, no hay nada te impide construir este preamplificación en un tablero de veroboard. Mientras que hay todas las posibilidades de éxito, siempre obtendrá un mejor resultado usando el PCB.
Componentes:
- 1 x placa de circuito impreso
Impedancia de entrada
Estas resistencias y los interruptores para seleccionar entre ellos, están aquí para que coincida con la impedancia de entrada con su tocadiscos pickup/cartucho. Experimentar con la impedancia de entrada para encontrar a un fósforo perfecto para su plato. El valor predeterminado es 47 kOhm, que es alcanzado por los interruptores de ajuste 2 y 3 para el.

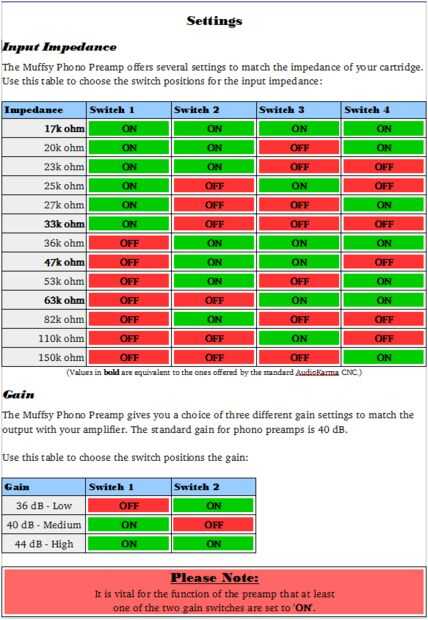

Una lista completa de todos impedancias de entrada disponibles está incluida en la imagen de arriba.
Componentes:
- conmutadores DIP de 2 x 4 vías
- 33 k ohmios resistencias 2 x
- 82 k ohmios resistencias 2 x
- 110 k ohm resistencias 2 x
- 150 k ohm resistencias 2 x
Elección de componentes y correspondencia:
Uso 0. 25W, resistencias de película metálica de 1%. No hay necesidad para que coincida con estos componentes.
Protección de entrada
Estas dos resistencias, una por canal, están aquí para amortiguar cualquier señal repentina. Este circuito tiene una amplificación muy alta, y estas resistencias están aquí para disminuir la sensibilidad. Sin ellos, un pequeño grano de polvo, o simplemente tocar el brazo de su giradiscos podría crear un golpe muy fuerte. Además de asustar a su mascota, no desea que esto suceda a los altavoces.
Componentes:
- 2 k 2 ohm resistencias 2 x
Elección de componentes y correspondencia:
Uso 0. 25W, resistencias de película metálica de 1%. Estos componentes se encuentran en la ruta de audio. Combinarlos es preferido, pero no crítico.
OpAmps y ganancia
Los amplificadores operacionales (opamps) están haciendo la ampliación. Las resistencias en los circuitos de opamp decidan cuánto la señal se amplifica. El primer opamp (de izquierda a derecha) tiene una cantidad fija de ganancia, mientras que el segundo tiene ganancia ajustable. Considérelo como un control de volumen con tres presets fijos si quieres.
Para un más que interesante leer sobre esta parte del circuito, echa un vistazo a mi log de proyecto hackaday.io.
Los opamps con alta impedancia de entrada y la impedancia de salida baja, que es perfecta para asegurar el mejor funcionamiento del filtro de ecualización RIAA.
La lista de niveles de ganancia está incluida en la imagen de arriba.
Componentes:
- 2 x 8 pines DIL-zócalos
- 2 x OPA2134 dual opamps
- resistencias de ohm 2 x 100
- resistencias de ohm 2 x 150
- resistencias de ohm 2 x 300
- 4 x 3 resistores de 3 ohm de k
- conmutadores DIP de 2 x 2 vías
Elección de componentes y correspondencia:
Uso 0. 25W, resistencias de película metálica de 1%. Las resistencias decidirán la ganancia del preamplificador. Debe coincidir con ellos para asegurarse de que el volumen del sonido será igual en ambos canales.
Igualación de RIAA
Después de la amplificación inicial de la señal, pasa por el filtro de ecualización RIAA. En este circuito, el filtro RIAA es pasivo. Tener un filtro pasivo significa que ninguno de los componentes (a excepción de la resistencia de uno 16 kOhm) están en la ruta de audio.
Un filtro RIAA pasivo atenuar o amortiguar, la señal en diferentes grados dependiendo de la frecuencia. Las frecuencias más altas se reducen al máximo, mientras que frecuencias más bajas se reducen al mínimo. Esto tiene otra propiedad agradable que valoramos. Incluso se filtrar hacia fuera ruido de frecuencia más alto, dándole una señal mucho más en el proceso.
La señal ahora es algo que usted realmente puede escuchar, aunque es demasiado bajo. La segunda etapa del opamp es donde se amplificarán hasta su nivel final.
Esta resistencia en este filtro es más de un 40% menor que en la etapa de fono original de CNC, que dará incluso menos ruido (dado que la CNC original es bastante maldito tranquilo).
El filtro de ecualización RIAA rediseñado utiliza sólo valores de los componentes estándar y es muy, muy cerca de los valores óptimos calculados. Si usted tiene equipo para la medición de capacitores, puede utilizar la siguiente información para obtener a una coincidencia absoluta. Si usted puede manejar ambos, por supuesto será mejor.

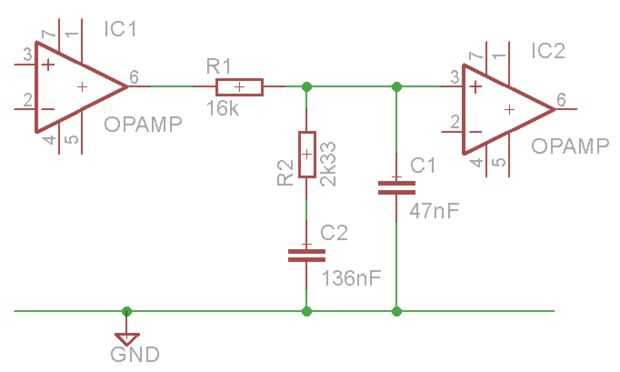

Si usted toma una mirada a la imagen del esquema del filtro RIAA, verás que hay algunos valores impares en allí. Tenemos R2 de 2 k ohmios 33 y C2 en 136nF. Estas están formadas por combinación de dos personas y dos componentes. De R2 es 2k 2 ohm y ohm 130, y C2 es dos condensadores de 68nF. Esta manera, obtenemos valores de agradable componente estándar que están disponibles en todas partes.
He aquí cómo los valores de los componentes de la RIAA filtran apilado para arriba, refiriéndose a los esquemas anteriores:
- Valor óptimo de R1: 16.000
- Valor real de R1: 16.000 (descuento 0%)
- Valor óptimo R2: 2,326.515
- Valor real R2: 2.330 (0.15% off)
- C1 valor óptimo: 46.876
- C1 valor real: 47 (0.26% off)
- C2 valor óptimo: 136.681
- Valor real C2: 136 (0, 5% descuento)
Componentes:
- resistencias de ohm 2 x 130
- 2 k 2 ohm resistencias 2 x
- 16 k ohm resistencias 2 x
- condensadores de película de poliester 2 x 47nF
- condensadores de película de poliéster 4 x 68nF
Elección de componentes y correspondencia:
Uso 0. 25W, 1% resistencias de película metálica y condensadores de 5% máximo. Estos son los componentes más importantes para que coincida con. Es más importante tener valores iguales en ambos canales, que los valores coincidan con los listados.
Si no tienes equipo para medir condensadores, intentar conseguir algo con tolerancia de 2,5% o menor.
Salida condensador
El condensador de salida está allí para asegurarse de que no DC (corriente directa) se pasó a su amplificador. Si el amplificador recibe la señal de DC, el sonido puede distorsionarse.
Esto es técnicamente un filtro de paso alto, diseñado para que a través de la señal de audio hasta frecuencias muy bajas. Con un condensador de 1uF será entre 3 a 13 Hz y para arriba, dependiendo de la impedancia de entrada de la siguiente etapa.
Mayoría de los amplificadores con entrada de condensadores para asegurarse de que esto no sucederá sin embargo, pero no quitar los condensadores de salida a menos que esté absolutamente seguro de lo que estás haciendo.
Componentes:
- condensadores de película de poliester de 1uF x 2
Elección de componentes y correspondencia:
Usando condensadores máximo de tolerancia del 5% asegura que no tienes que emparejarlos más.
OPAMP Bypass
Estos condensadores tienen dos funciones. La primera es para filtrar aún más el poder de su fuente de alimentación, y el segundo es para mantener estable los opamps. Sin éstos, podría oscilar unos opamps. Un opamp oscilante tiene un ruido particularmente molesto, e invariablemente se desintegrará después de un corto período de operación.
Componentes:
- 4 x 100nF (0.1uF) condensadores cerámicos de disco
- condensadores electrolíticos de 10uF x 4
Elección de componentes y correspondencia:
Utilizar componentes estándar pantano, 50V o más. No hay necesidad coinciden con estos capacitores, pero tenga en cuenta que los condensadores de 100nF deben ser cerámica.
