Paso 13: Alambre de todo

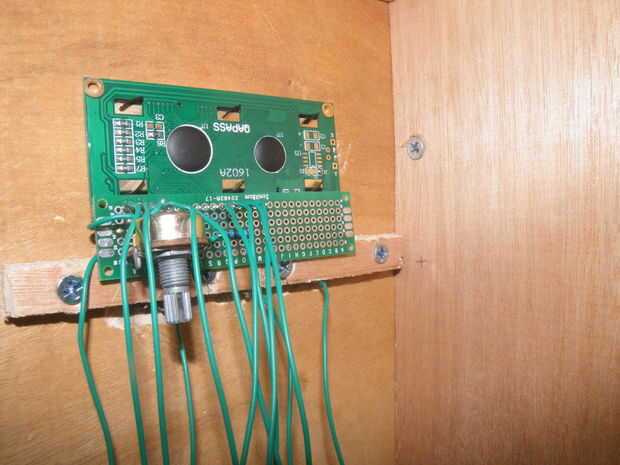

Pantalla LCD
Conectar la pantalla LCD con Arduino según el esquema siguiente: https://www.arduino.cc/en/Tutorial/HelloWorld
Recomiendo usar un valor de resistencia mayor que el 220Ω uno utilizó en arduino.cc en la guía vinculada. En realidad usé una resistencia de 10kΩ, porque no quiero una luz posterior brillante. De hecho, si la pantalla se ve sin luz de fondo, no necesitas conectar nada a los dos últimos pins en todos.

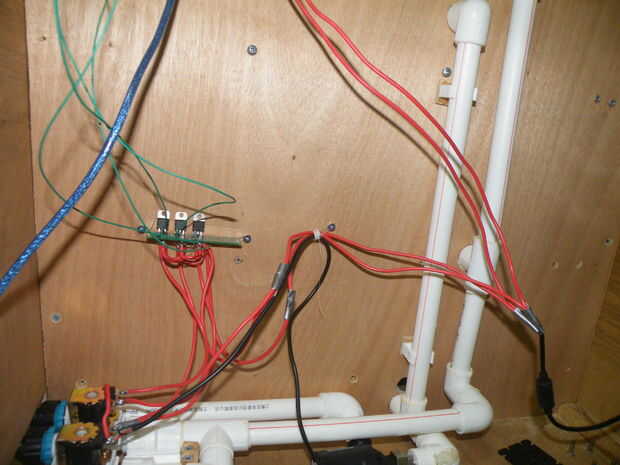

Bomba y solenoides
Conectar la bomba y solenoides es un poco más difícil. Utilicé el esquema aquí:

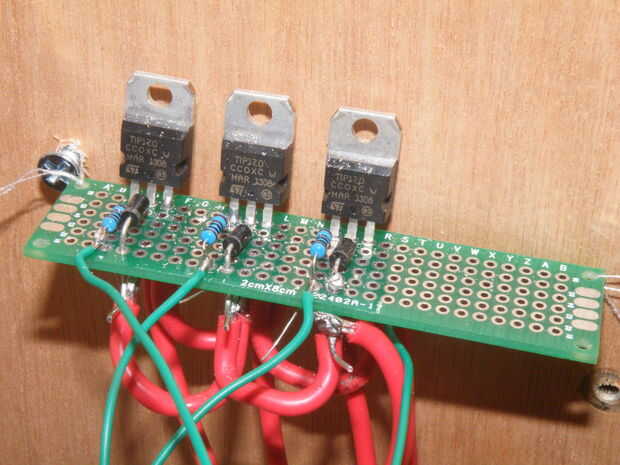

Esencialmente, nos conectamos a la base del transistor (el perno del"control" por así decirlo) a la Arduino a través de una resistencia de 1 k (pin 1 del TIP120). El suelo de nuestro adaptador de corriente y de tierra de Arduino está conectado al pin de emisor (pin 3). Por último, el extremo negativo de la carga (solenoide, bomba, etc.) está conectado a la patilla del colector (pin 2). El extremo positivo de la carga está conectado al extremo positivo de la fuente de alimentación, y un diodo se utiliza para proteger el Arduino de voltaje alto retroceso creado momentáneamente cuando la bomba funciona o cambiar los solenoides. El diodo debe conectarse a ambos terminales de la carga, con la banda del diodo apuntando lejos del transistor. Ver el vinculado instructable para esquemas.

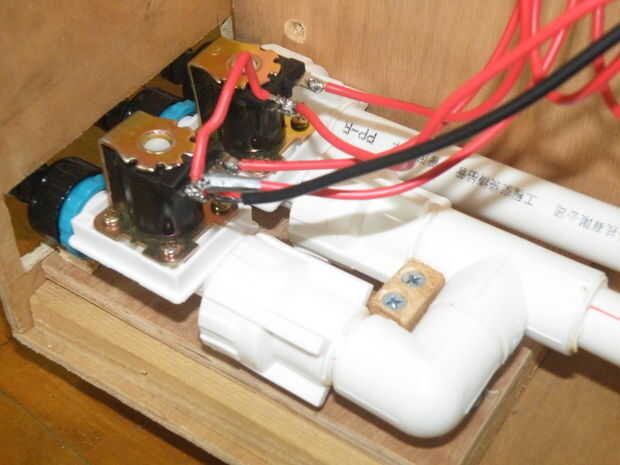

Por favor, no que los solenoides la mayoría no tienen una polaridad. Puede conectar el cable positivo al terminal y el negativo a la otra terminal. La bomba por otra parte debe ser conectada correctamente o el motor probablemente girará hacia atrás. El cable positivo probablemente será rojo y el un negro negativo.
Asegúrese de que utilizar alambre lo suficientemente grueso para las corrientes nominales de la bomba y solenoides. Usted puede ver cuánto corriente el cable puede manejar si sabes el calibre del alambre, en AWG.
Para obtener más información acerca de transistores, visite https://learn.sparkfun.com/tutorials/transistors para un paseo detallado por sobre cómo funcionan y cómo usarlos.
Botones
Soldar un cable de tierra a uno de los pines de cada uno de los botones y ejecutar en suelo de Arduino. Suponiendo que estás utilizando botones de cuatro pines, soldar otro cable a cada bot, diagonalmente enfrente del cable de tierra (catercorner). Conecte estos cables a los pines digitales del Arduino. Eso es todo; no necesitamos conectar cualquier resistencias de pull-up; utilizaremos resistencias de pull-up interna de la Arduino.
Cabeceras

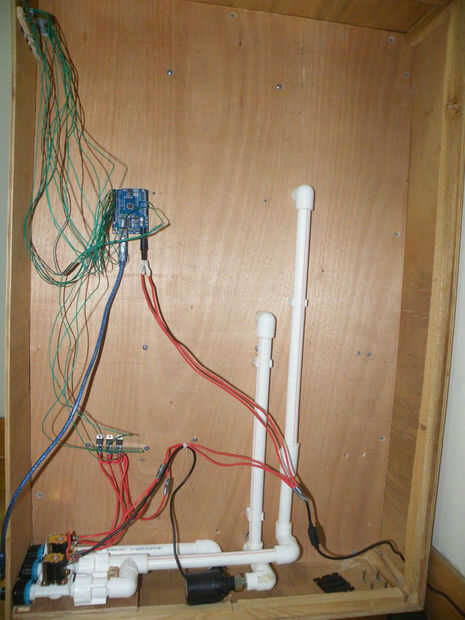

Cómo conectas los cables a Arduino es suya, pero prefiero disidentes encabezados ya que hacen una conexión agradable y limpia. Sin contar los cables Tierra y 5v, el LCD tiene 6 cables, los botones 3 y los solenoides y la bomba tiene 3. Los pines 0 y 1 son para la comunicación serial, por lo que había conectado el LCD al pins 8-13, los botones a los pines 5-7 y los solenoides y la bomba a los pines 2-4.
