Paso 3: Herramientas y suministros
Como se dijo anteriormente, es probable que obtener los mejores resultados copiando no me exactamente. Dicho esto, tengo la intención de mi trabajo para ser utilizado como punto de partida, así que aquí está una lista completa de las herramientas y piezas. La mayoría de las fuentes es bastante genérica, así que voy sólo proporcionar enlaces para algunas cosas.
Nota: Ninguno de los productos vinculados han sido utilizado por mí, y yo no puedo atestiguar por su calidad. Investigación antes de comprar.
Habilidades
- Carpintería básica
- Conocimiento básico de Arduino u otro tablero de regulador
- Conocimientos básicos de electricidad
- Polipropileno (PPR) tuberías de fusión
- De soldadura

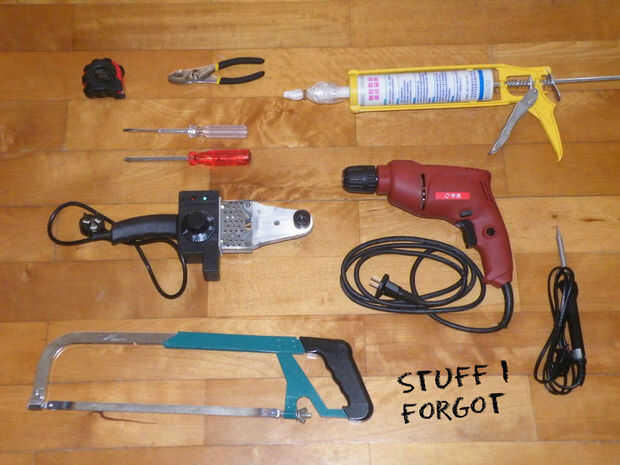

Herramientas
- Sierra
- Screwdriver(s)
- Cinta métrica o criterio
- Pinzas
- Soldadura de hierro
- Pistola de calafateo
- Taladro eléctrico
- Tubo de polipropileno (también conocido como PPR) hierro de la soldadura (sólo es necesario si utilizas PPR)
- Cortador de tubos (opcional)
Piezas
Marco de la
- Madera contrachapada (utilicé dos 4 ft × 8 ft × 1/4 en hojas, con una importante cantidad de sobra)
- Varios 1 × 1, o corte de 2 × 4 a la medida (para atornillar a la madera en las esquinas)
- Tornillos pequeños (sobre 100)
- 8 tornillos grandes
- Pequeñas tuercas y tornillos (cantidad exacta depende de si usted fije las ruedas y su diseño exacto, etc.).
Pipa
Usted necesitará utilizar polipropileno (PPR) tuberías u otra tubería tolerantes al calor (por ejemplo, CPVC), ya que PVC no puede manejar agua caliente. Lo que yo utiliza es 20mm de diámetro (3/4 en). Te sugiero comprar un poco extra para que tengas espacio para errores. Buscar en una ferretería; No pude encontrar precios decentes en Amazon.
- Cerca de 25 pies de tubo (un poco más de 8 metros)
- 9 tes
- 14 codos
- 8 pedazos de la esquina, también conocido como "3-way" (como un codo, pero en tres diferentes direcciones). Se puede sustituir por un adicional 8 tees y 8 codos.
- Un metro (3 pies) de manguera tolerantes al calor que se forma sobre el tubo PPR, además de suficiente longitud para conectar el lavavajillas a los suministros de agua calientes y fríos y llegar al desagüe.
- 4 abrazaderas para conectar la manguera a la tubería (ver Wikipedia)
- Conectores para conectar las mangueras de suministro a los solenoides
- Conectores para conectar los solenoides y las tuberías, la tubería a la bomba
Componentes eléctricos
- 2 12v válvulas de solenoide para control de flujo de agua (Asegúrese de usarlos que se puede manejar agua caliente. El solenoide vinculado puede tardar hasta 75 ° C, o 167 ° F)
- Arduino, frambuesa Pi u otro tablero de regulador (utilicé un Arduino Uno)
- Pantalla LCD de 16 × 2
- 3 pulsadores para el usuario de entrada (o probar estos para un botón más agradable)
- adaptador de alimentación de 12V DC Utilizar un adaptador que puede proporcionar en 3A menos y ver. Familiarizarse con fuentes de la diferencia entre la energía regulada y no regulada.
- bomba 12V para bombear el agua de drenaje (aproximadamente 4 litros/min debe ser lo suficientemente rápido)
- 3 transistores TIP120 para controlar los solenoides y la bomba
- 3 diodos para proteger el circuito de los retrocesos de la bomba y solenoides
- 3 resistencias 1 de k para el control de los transistores de TP120
- Perfboard/protoboard (recomendado)
- Cabeceras de Breakaway (opcional)
- De la soldadura
- Cables aislados para conectar los componentes
Varios
- Ruedas (opcional, pero hacen mover mucho más fácil)
- Grandes tinas de plástico con tapas de presión para los platos. El tamaño exacto depende de ti (yo usé 45 litros/47,5 cuarto), pero asegúrese de que son suficientemente grandes para contener los platos, y que son caja fuerte del lavaplatos. También tiene que tener un labio grande alrededor de la llanta (ver paso 5 por qué). Algo como estos. Puede ser difícil encontrar un buen precio. Puede conseguir un mejor trato en una venta de garaje o algo parecido.
- Dos botellas de agua (o botellas de refresco) para hacer embudos
- 2 conjuntos de diapositivas del cajón. La longitud que usted necesita depende del tamaño de las cubas que se uso y cuánto quiere que sea capaz de extraer.
- Sellador de silicona (probar una ferretería)
