Edificio el público XCalibur misiles para HMC E80 (11 / 20 paso)

Paso 11: Instalación de montaje del Motor: epoxi! y los errores

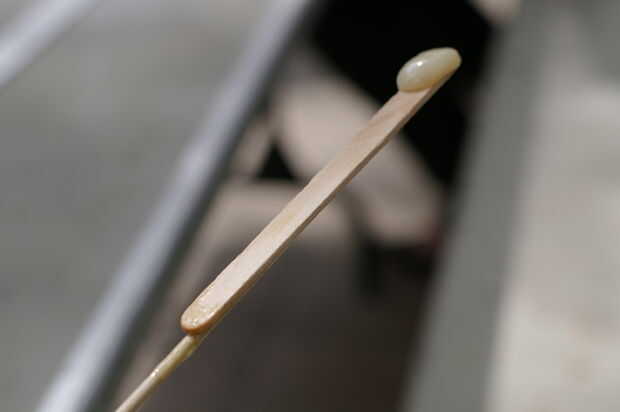

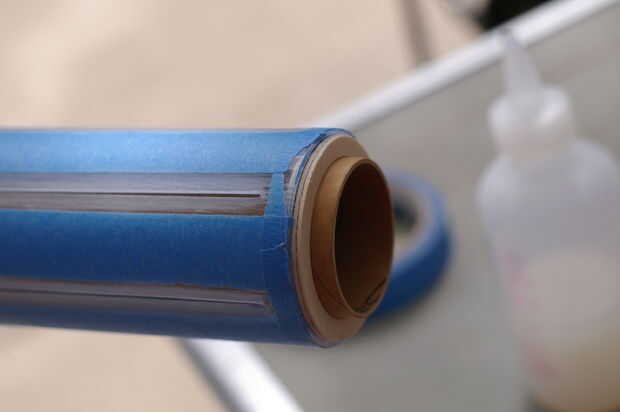

Cinta o de lo contrario colocar un palito a una barra de espiga fina (debe estar en el laboratorio de E80 para filetes internos). La mezcla y recoger un trozo grande de epoxy como esta. Cuidadosamente difundirlo alrededor dentro de la célula a la proa de las ranuras de la aleta más largas, donde el anillo de centrado tendrá que ir (segunda imagen).

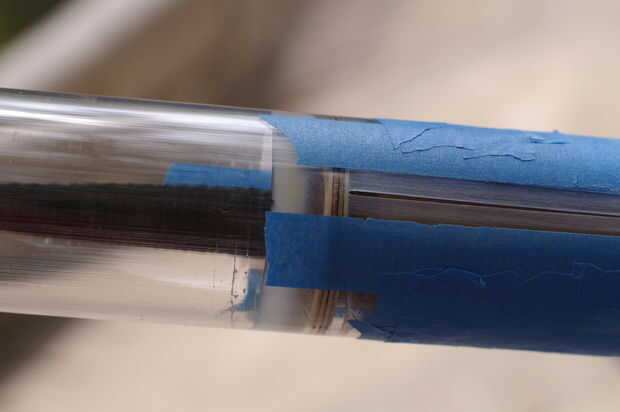

Inserte el MMT con alagodón cable de choque en el fuselaje, con un movimiento giratorio a difundir alrededor de epoxy. Alinee el anillo con la ranura de la aleta de centrado como se muestra, como lo cuando nos pega el anillo de centrado en primer lugar.

(Otra vez, fingir que el cable de descarga es alagodón para arriba dentro de la MMT).

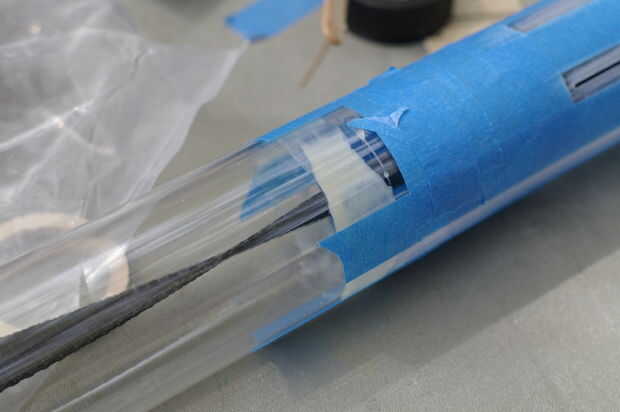

Asegúrese que el cable de descarga ajustaron en el exterior de la MMT no está por debajo de una ranura de la aleta o la aleta no se ajusta correctamente.

Finalmente, deslice el anillo de centrado a popa sobre el extremo de popa de la MMT (última foto). Dejarlo exactamente como se muestra; debe insertarse un poco en la estructura del avión, no EPOXIED en su lugar, y todavía se debe exponer la mayor parte de. El propósito de esto es mantener el verdadero montaje del motor (concéntricos y colineales) con la armadura de avión mientras que las curaciones de epoxy front-end, pero extraíble para permitir filetes internos.
