Paso 17: Reactor Downdraft - 2
- Puede que necesite moler de residuos de fundición en los codos para conseguirlos para caber a través de los orificios de la placa de extremo inferior. Si usted necesita, no afile el collar como este collar se utiliza para espaciamiento compensado durante la fabricación más abajo.

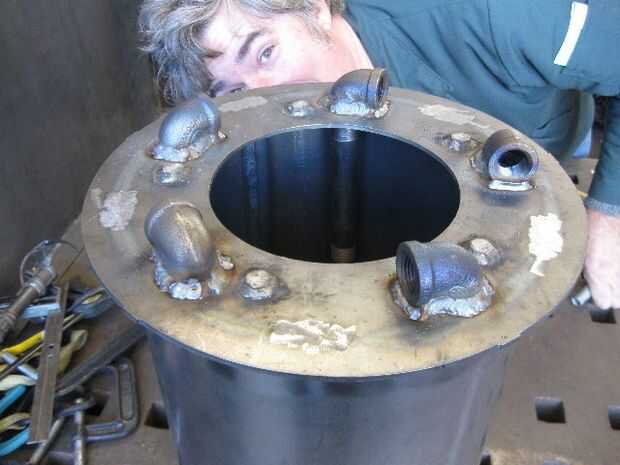

- Alinear los codos y soldadura en placa de extremo del reborde inferior

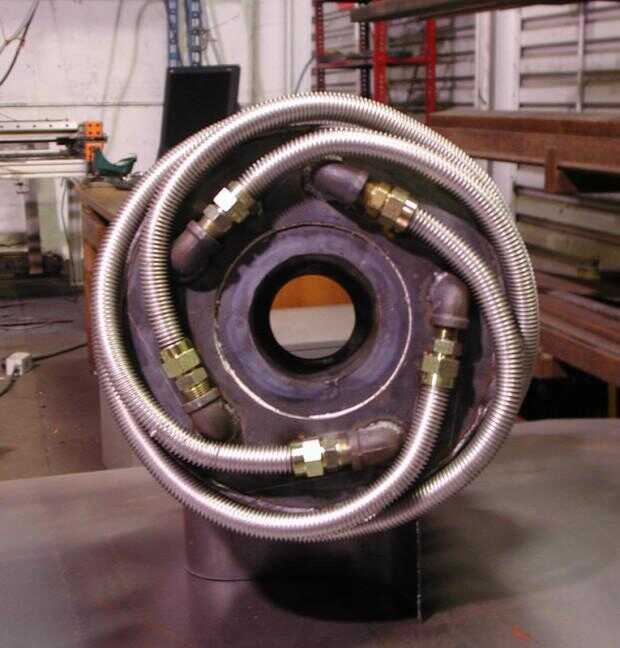

o en la parte inferior (vista inferior): codos deben irradiar hacia fuera a la izquierda. El aire líneas espirales hacia afuera hacia la derecha, pasando como cerca posible el siguiente tubo de entrada de aire como irradian hacia el exterior. Así el codo debe estar alineado para que la línea de aire pasará justo al lado del codo próximo. Ver fotos en
para la clarificación. El collar en el codo debe quedar en la placa de extremo inferior. No afile el collar, como este espacio es necesario por lo que hay espacio para enroscar los tubos SS. No coloque el codo fomente hacia fuera u obstruya la rejilla cuando se insertan en la cubierta del gas
o interior de Reactor. Los codos deben estar alineados para que la entrada de aire pezones se levantan hacia arriba y paralelo a la nave de aislamiento tubo pared. Puede utilizar un ángulo recto para dibujar líneas rectas verticales hasta el interior para la alineación. Luego use un 12", más o menos 1/2" niple con un acoplador en el extremo para firmar a esta línea. Empuje el codo y el acoplador de contra la pared para asegurar la orientación paralela a la pared. Alineación vertical ayuda una escuadra de combinación. La línea y los collares de acoplador, codo son tus herramientas de alineación de plantilla. Utilizar una pinza para sujetar la plantilla en su lugar.
o que los codos deben soldarse en gas firmemente. Es fácil perder manchas alrededor del cuello del codo.
