Una versión simplificada es ahora descrito aquí.
El propósito de este proyecto es construir un reloj de alarma similar a la que se presenta en el siguiente video.

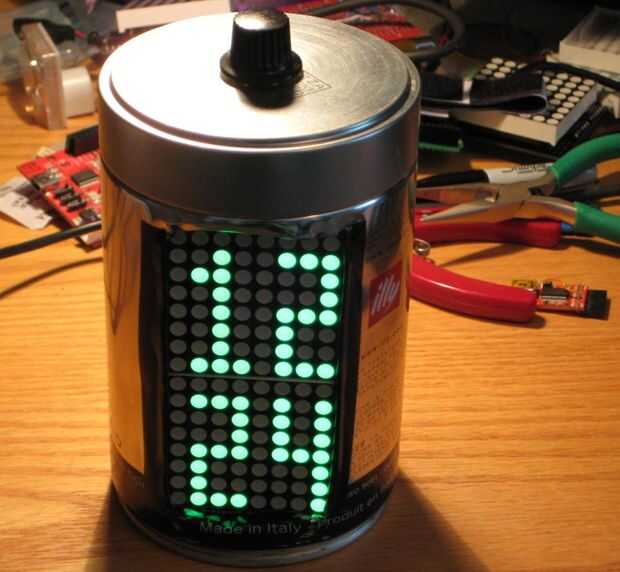

Al lado de la caja, la función original de IllyClock muestra la hora en colores: 3 horas antes de la hora de despertarse, el color cambia de verde a naranja; 1 hora antes de despertar, el tiempo se muestra en rojo. Uno puede estimar cuánto sueño queda sólo por escudriñar en el reloj.
Piezas que se necesita:
-Illy café puede (250g); elegido porque es fácil de encontrar, tiene una tapa de rosca (para facilitar el acceso a componentes internos) y bien puede acomodar dos matrices de tamaño medio LED encima de la otra;
-Kit Wiseduino (comprar aquí): este es un clon de Arduino con un chip de reloj de tiempo real (DS1307) y EEPROM (24LC256);
-doble kit de escudo bicolor LED matriz (comprar aquí).
Estos son los cinco pasos principales en la construcción de este proyecto:
1. montaje de Wiseduino;
2. montaje de la pantalla de matriz de LED;
3. programación Wiseduino con el software suministrado (fuente abierta, descargables);
4. preparación del café puede como un recinto (corte la pantalla de apertura en la poder de café, la tapa de la perforación para el codificador rotatorio);
5. instalar la electrónica.
