Paso 1: Montaje de Wiseduino
Wiseduino puede ser comprado como kit aquí. El kit contiene los siguientes componentes:
-PCB (en negro);
-ATmega328P microcontrolador con Arduino bootloader;
-zócalo de 28 pines para ATmega328P;
-resonador de 16MHz;
-Chip de reloj de tiempo real DS1307;
-Chip EEPROM 24LC256;
-cristal de 32768Hz;
-CR1220 pila de moneda;
-soporte de la batería de moneda;
-Transistor 2N2222;
-10K resistencia (4 piezas);
-condensador de 100nF (4 piezas);
-40 femenina pines;
-10 hembra pines;
-6 macho angulado pines;
-Interruptor micro de SPDT;
-ángulo de 2 pines JST conector de alimentación;
-cables de alimentación: uno con conector de presión de la batería de 9V y el otro con conector de 2 pines JST.
Para montar Wiseduino siga estos pasos secundarios.
a. comience con los zócalos IC de soldadura. Asegúrese de que sus muescas coinciden con las de la serigrafía, por lo que la orientación correcta de las fichas será fácil de identificar más adelante, cuando se insertan los chips.

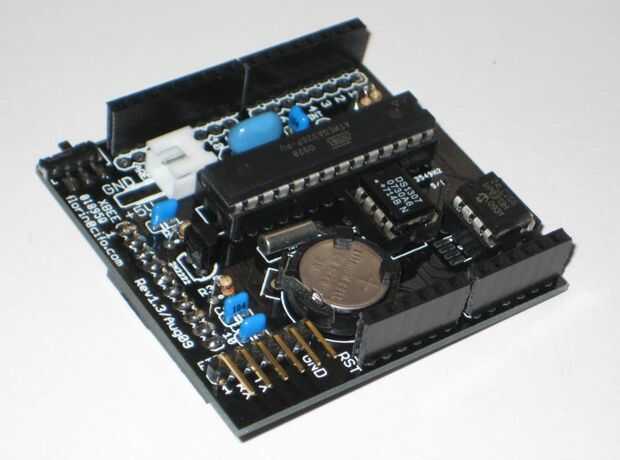

b. fije soldadura al portapila. (foto 2)
c. la soldadura del conector de alimentación, entonces el 6 ángulo masculino pines (utilizado como conector FTDI).

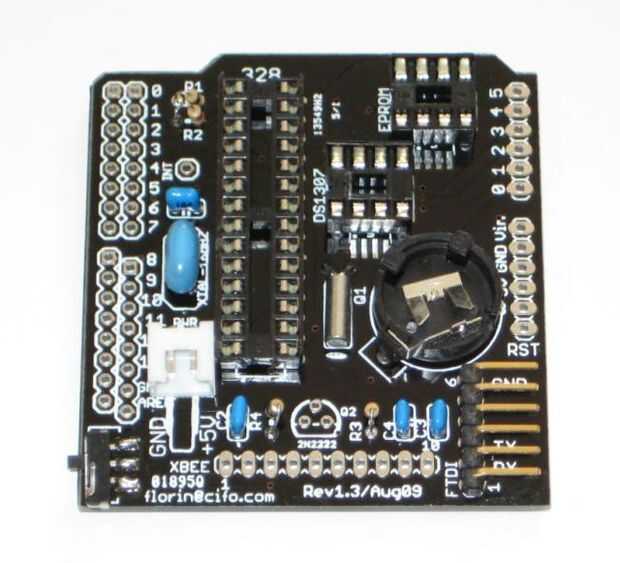

d. Coloque el micro interruptor de las almohadillas y soldar el terminal medio, para que palanca del interruptor palos de 1 mm de la Junta. Después de que el micro interruptor se coloca correctamente, la soldadura de los otros 2 terminales. (foto 3)
e. soldar las resistencias de 4, colocadas verticalmente. Todos tienen el mismo valor (10K), así que no hay posibilidad de error.
f. soldar los condensadores de 4. Así, todos tienen el mismo valor (100nF).
g. continuación suelde el resonador de 16 MHz. Su orientación no es importante.

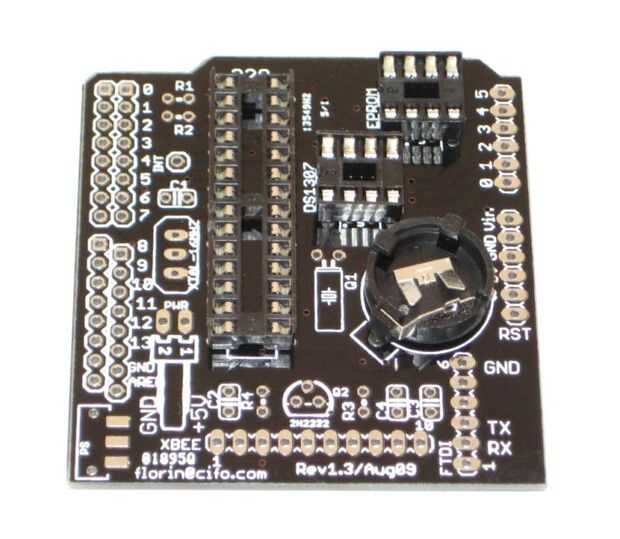

h. Inserte el cristal cilíndrico pequeño (32768 Hz, utilizada por chip de reloj de tiempo real). Doblar sus terminales para que el cristal es paralelo y cerca de la Junta, y luego lo de la soldadura. (foto 4)
i. romper la cabecera hembra de 40 pines en cuatro partes: dos cabezales de 8 pines y dos cabezales de 6 pines. Esto debe hacerse mediante la eliminación de uno de los pines entre cada dos piezas, luego corte (más como crush) con un cortador de alambre a lo largo del espacio vacío.

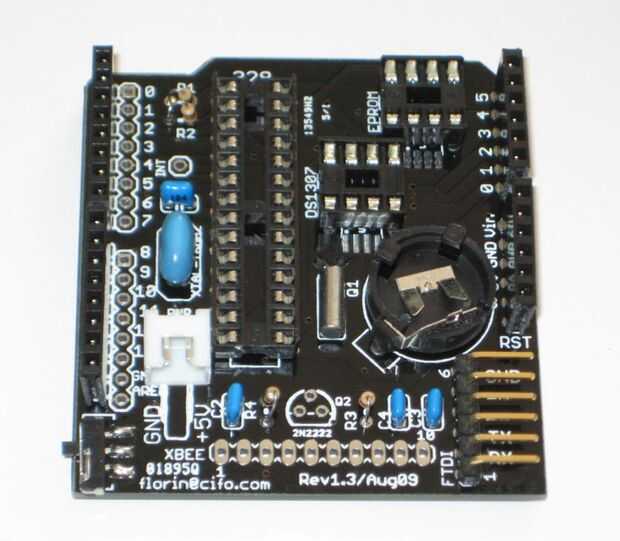

j. Coloque los encabezados en sus lugares correctos a lo largo de los lados de la Junta. Vuelta el tablero y dejarlo a sentarse en las cabeceras, asegurándose de que estén perpendiculares a la Junta. Ahora solde todas las cuatro cabeceras. (foto 5)
k. soldar el transistor, colocarlo para que coincida con su forma en la serigrafía.
l. Inserte los 3 chips sus respectivos zócalos, prestando atención a su orientación. Sus muescas deben coincidir con aquellos en los zócalos (cuyas muescas deberán coincidir con los de la serigrafía).
m. insertar la batería de la moneda en su soporte.

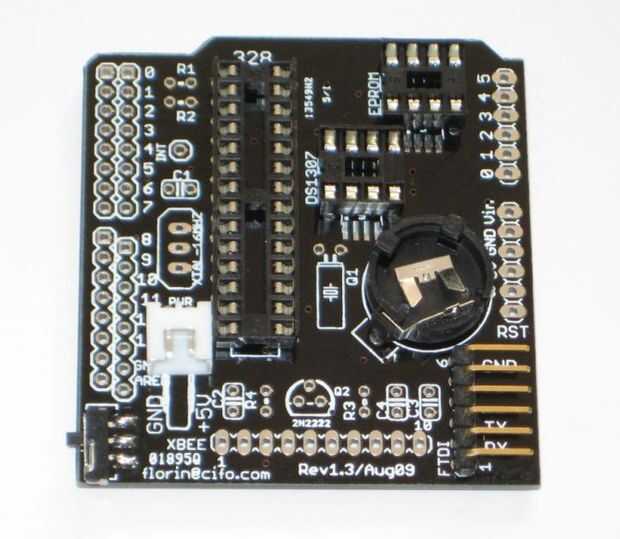

En este punto Wiseduino es montado y listo para ser usado/probado. Debería verse como en la foto 1.
