Paso 2: Montar el doble escudo de matriz de LED bicolor
La pantalla sí mismo es un escudo de Arduino, que pueden también comprarse aquí como un juego.

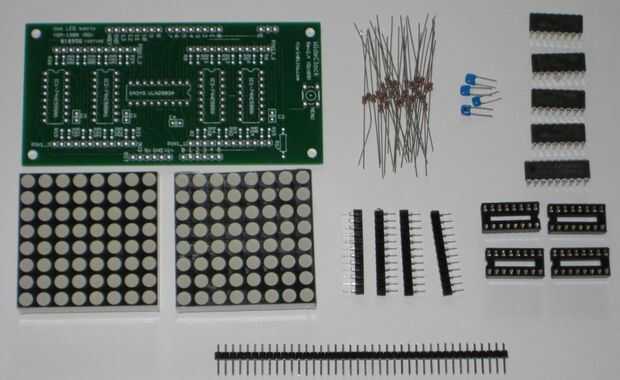

Este "Doble escudo de bi-color LED matrix" el kit contiene los siguientes componentes (Foto 8):
-PCB;
-2 matrices de LED de rojo y verde de tamaño medio (47 x 47 mm);
-registros de desplazamiento 4 (74HC595);
-matriz de transistor ULN2803;
-4 tomas de IC de 16 pines para el cambio de registros;
-resistencias 32 (100 ohm);
-4 disociación condensadores (100nF);
-4 12-pin mecanizado hembra encabezados (usados como zócalos para las matrices de LED);
-header macho 40 pines;
-codificador rotatorio con botón y la perilla.
Estos son los mini-pasos necesarios para montar el «doble bicolor LED matriz escudo»:

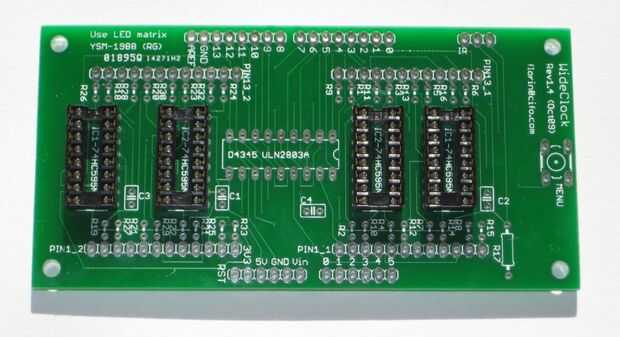

a. insertar y soldar los zócalos IC, asegurándose de que su orientación es correcta (sus muescas coinciden con las de la serigrafía) (foto 2);

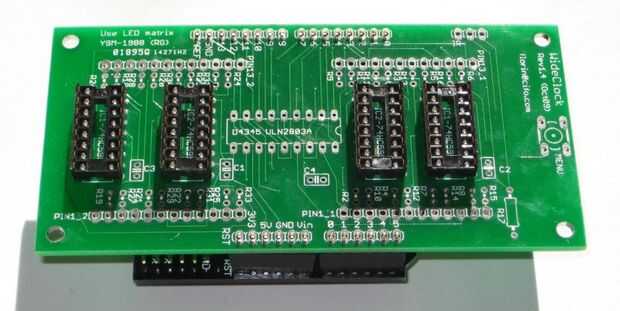

b. corte cuatro piezas de la cabecera de macho de 40 pines: dos de 6 pines y dos de 8 pines; enchúfelos en los encabezados de extensión Wiseduino, luego insertar el escudo en la parte superior y de la soldadura de estos encabezados masculinos al escudo (foto 3);

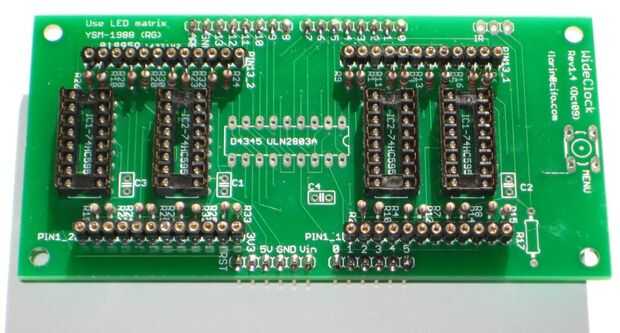

c. la soldadura de las cuatro cabeceras femenino 12 pines, asegurándose de que estén perpendiculares a la Junta Directiva (foto 4); LED las matrices se enchufará en éstos más adelante;

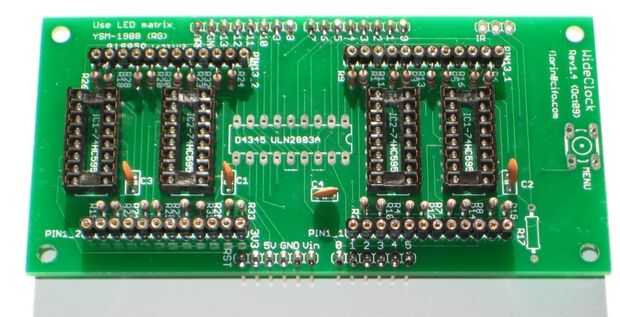

d. soldadura de las 32 resistencias (foto 5);

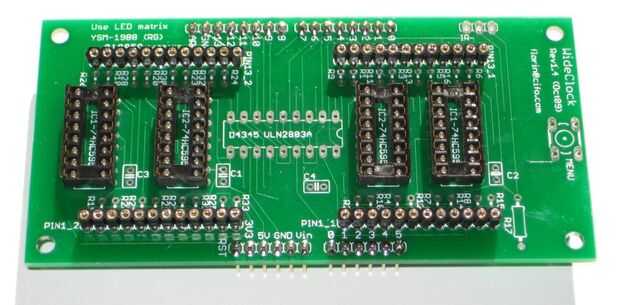

e. soldadura 4 disociación condensadores (foto 6);
f. insertar y soldar el chip de la matriz de transistores (ULN2803); prestar atención a su orientación, para que su muesca coincida con uno de serigrafía;

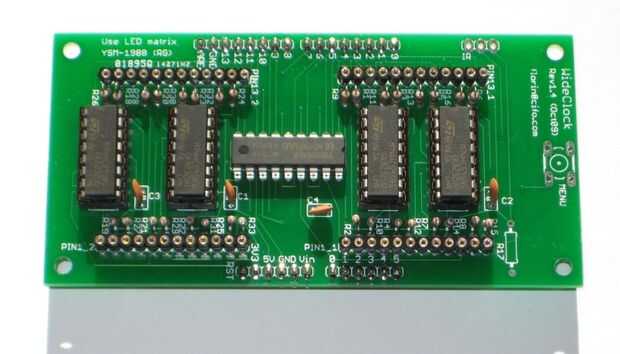

g. insertar las fichas de registro de cambio (74HC595) en sus zócalos, otra vez, prestando atención a su orientación (foto 7);
h. por último, coloque las matrices de LED en sus conectores; sus números están escritos a mano en la espalda, así que asegúrese de que estos números coinciden con las de la serigrafía.

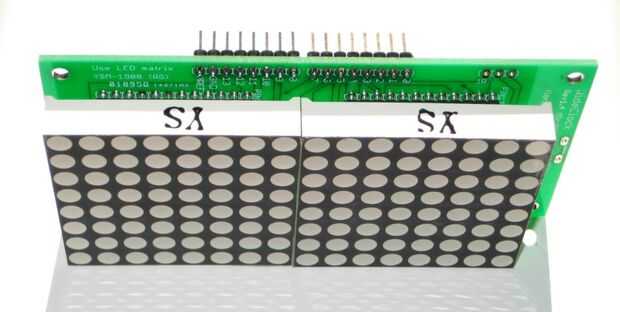

Al final, la pantalla de matriz de LED montada sería similar a la de la foto 1.
