Edificio IllyClock - despertador basado en Arduino en una poder de café (5 / 6 paso)

Paso 5: Electrónica instalar

Esto es donde encierran los subconjuntos (tableros, piezas).

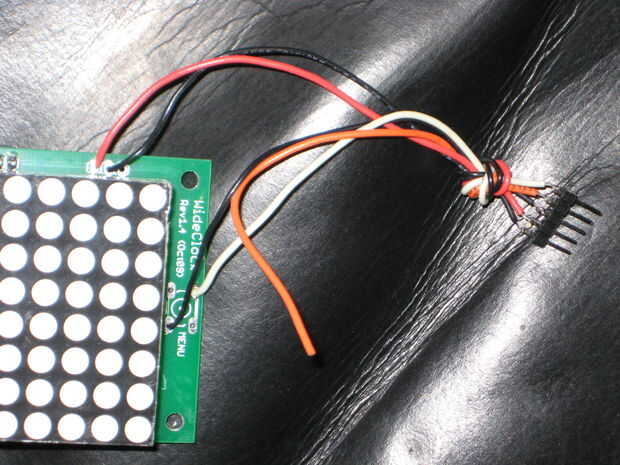

Antes de eso (aunque opcionalmente), debemos instalar el codificador rotatorio en su propio tablero pequeño. Como se muestra en la foto 2, utilicé un trozo de sobra perfboard, donde también soldado una rúbrica femenina, como una manera de conectar los cables va a la pantalla (entradas de codificador rotatorio).

Otras cosas que hacer son:

a. Monte el codificador rotatorio en la tapa.
Inserte el eje, enrosque la tuerca en el exterior, luego coloque la perilla en el eje.

b. realizar y conectar el cable de alimentación.
Cualquier cable USB que tiene, cortar el conector opuesta a la que se conecta a la computadora; Inserte este extremo del cable en el poder a través del respectivo agujero perforado en el paso 4.c. Con el cable USB insertado, soldar entre sí los cables rojo y negro, respectivamente, del cable USB y el cable JST que viene con Wiseduino. Aislar las conexiones de 2 hilos con cinta eléctrica.

c. Inserte las juntas.

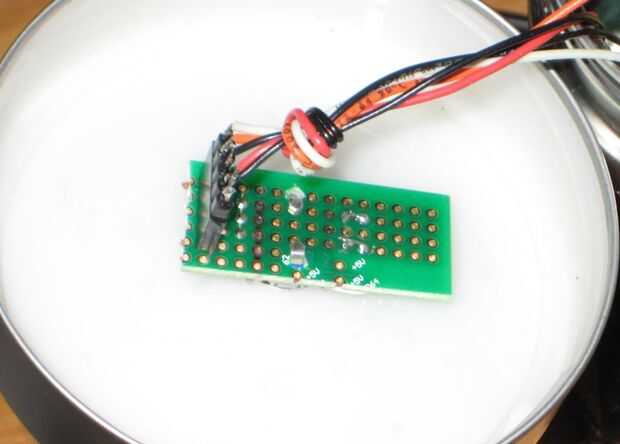

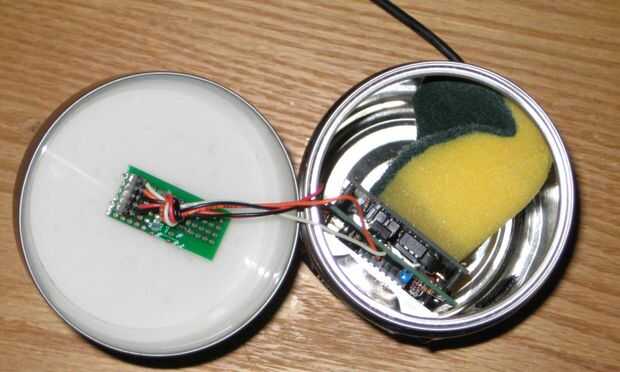

Enchufe el shield de matriz de LED en Wiseduino y luego inserte las 2 juntas en la can, alineando las matrices con la apertura. Una vez en su lugar, inserte una esponja de la cocina detrás de los tableros, asegurándose de que empuja firmemente contra la lata. (foto 1 y 3)

d. Coloque el altavoz/buzzer (opcional).
Coloque el timbre de la serie de agujeros perforados en el paso 4.d. palo zumbador a la lata con cinta eléctrica.

Actualizado el 7 de agosto/2010

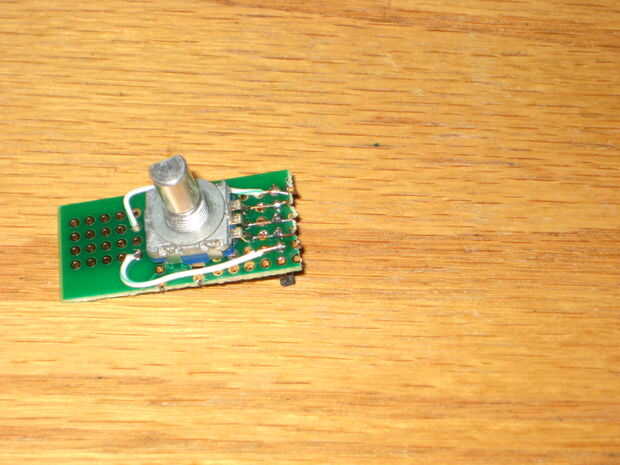

Foto 4 muestra cómo conectar los 5 pines de codificador rotatorio a la cabecera del hombre.
Esencialmente, los pernos de 3 centro de la cabecera se sueldan a los 3 pines de codificador rotatorio. Las 2 clavijas exteriores se sueldan a botón del codificador.

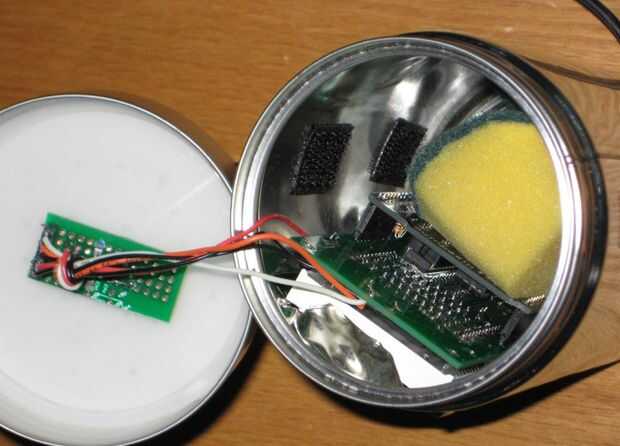

Foto 5 se muestra cómo conectar el codificador rotativo a la Junta. Seguir los colores de los cables para identificar a que pin del codificador rotatorio va donde. Básicamente, la Junta de matriz de LED fue diseñada para tener un receptor de infrarrojos y un botón en él. El codificador rotatorio "sustituye" el receptor de infrarrojos. Así, () dos de los pines mediados de codificador rotatorio están conectadas a los izquierda 2 agujeros para el receptor de infrarrojos.
Pulsador del codificador (2 fuera de los cables) está conectado al marcador de posición del botón micro.
Tenga en cuenta que un cable (de cinco) desde el codificador quedo desconectado.
