Edificio la mangosta Mecatrónica Robot: parte 1 chasis y caja de cambios (5 / 7 paso)

Paso 5: construcción y lubricante de la caja de engranajes del lado derecho

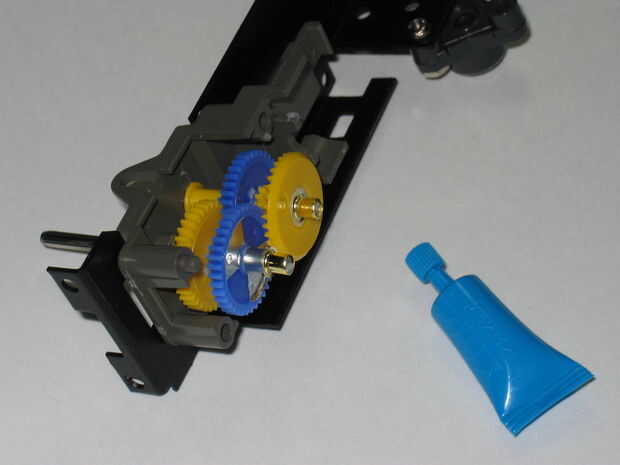

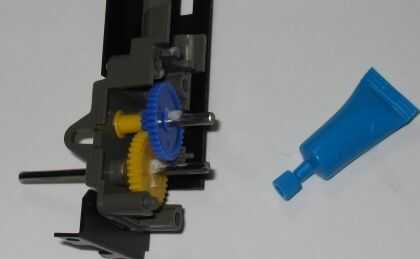

Lubricar ligeramente mientras estás montando los engranajes

• Lubrique e inserte los ejes largos y cortos, como se muestra a continuación en los bujes de bronce
• agregar la impulsión principal amarillo gear Nota la muesca para el tornillo de ajuste
• a continuación un azul del engranaje
• luego un engranaje modificado de azul (desde el paso #2)
• un engranaje de corona amarilla va en la siguiente
• un separador de plata
• Añadir otro casquillos de latón conjunto

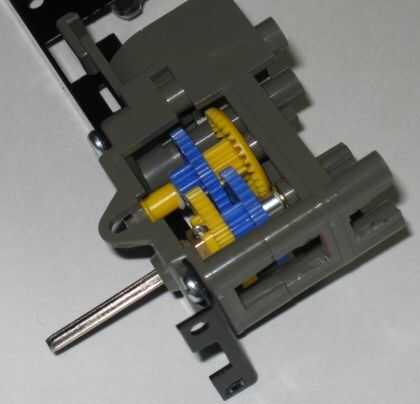

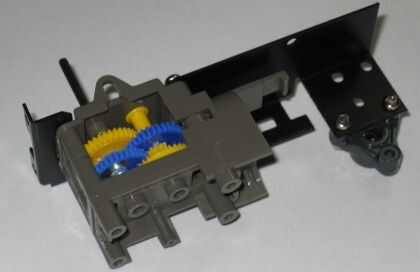

Finalmente usted puede adjuntar el marco central de la caja de cambios con tres de plata 20mm tornillos Phillips

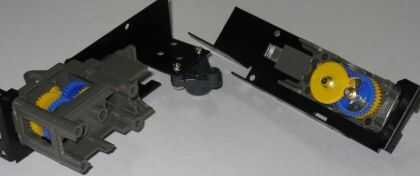

El lado izquierdo de la caja de cambios es una imagen espejo de la derecha, simplemente Repita este paso ya tendrás dos mitades que perno juntos en una caja de cambios de acabado.
