Edificio la TARDIS - (pulsar LED circuito) (1 / 11 paso)

Paso 1: Reunir todas las piezas!

OK, así que vamos a empezar por reunir todas las piezas que vamos a necesitar. Usted debe poder recoger estos baratos en su tienda local de electrónica grande (U.S.: RadioShack UK: Maplin Online: farnell.com)

Para esta versión, usted necesitará:

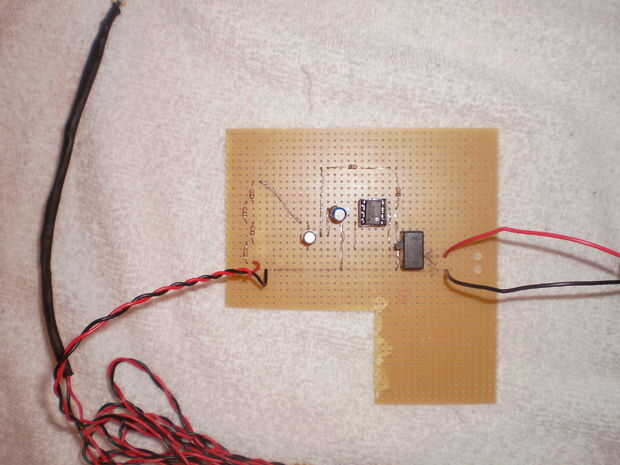

El circuito:

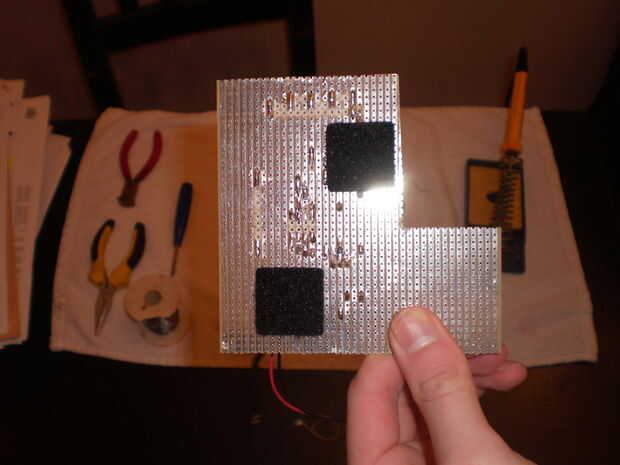

  • Veroboard (perforada) (sobre un 12 cm x 12 cm de la zona será suficiente)
  • Un interruptor de
  • resistencias de 5 x 330Ω
  • resistencias de 3 x 10kΩ
  • Un titular de IC de 8 pines
  • Un chip Temporizador 555
  • Un 100uF condensador (μF)
  • Un LED (de cualquier color)
  • Un transistor BC108

Para poder:

  • Una batería de 9 voltios
  • Un clip de batería de 9 voltios

El LED:

  • Cable (y un montón de él: rojo y negro)
  • Del encogimiento del calor-tubos de diferentes diámetros

También (opcional):

  • Cuadrados de Velcro (opcional - para toques)
