Edificio más allá de la escala de impresiones 3D (7 / 8 paso)

Paso 7: Preparación para el montaje de la impresión

Una vez que tenga todos los conectores de hecho es bueno darles un rápido vistazo para asegurarse de que son las superficies válidas que se imprimirán correctamente. Después de que confiamos en ti modelos cada objeto de la exportación como un archivo .stl y envían a imprimir.

Mientras esperas por tu parte imprimir puede comenzar a preparar los tacos para su modelo. Para mantener las cosas en orden cuando empieces a armarla es útil para etiquetar los conectores en el modelo de rhino. Lo hice con una capa de texto porque no quiero marcas en las piezas impresas. Si haber etiquetado piezas impresas no molesta entonces etiquetar las piezas antes de enviarlas a imprimir.

Si usted tiene la espiga corte capa superficial utilice el comando trim para cortar todas las piezas del objeto de modelo de alambres que caen dentro de las esferas. Es una buena idea para duplicar la capa del alambre antes de empezar este proceso en caso necesario para recompilar nada más adelante.

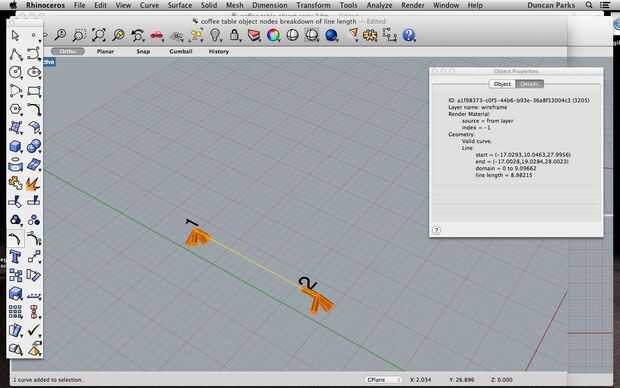

Uso la ventana de propiedades del objeto para encontrar la longitud de cada segmento de línea, corte el largo de una espiga, los conectores que va a la etiqueta y eliminar o mover la curva a una capa diferente.
