Paso 6: Corte la lados de la parte III
Con el primer ángulo cortado en su franja, puede ahora configurar el bloque de tope que medirá todos sus cortes sucesivos. Un bloque de tope es básicamente algo que sólo pueden mover su acción contra para parar en el punto correcto, en lugar de tener que medir cada pieza única.

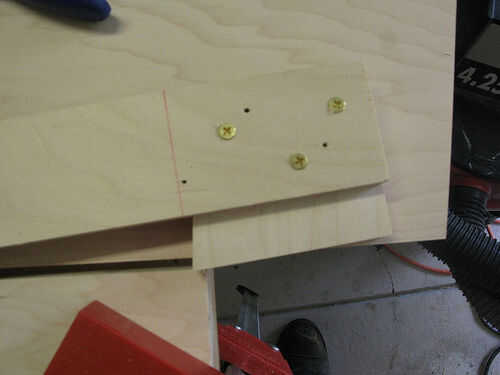

Comencé tomando un pequeño pedazo de chatarra, cabezazos contra el riel superior y cortar el ángulo de 10 grados en el lado de la misma. Entonces había atornillado a otro pedazo más largo que la pieza resultante en el primer cuadro de abajo.

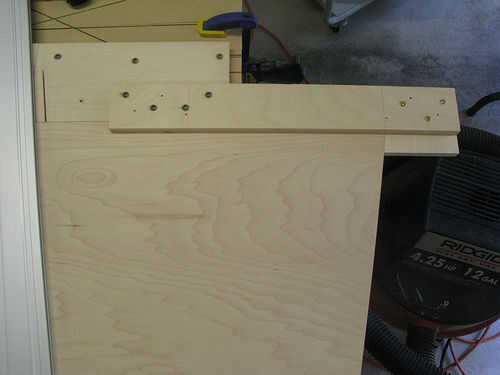

Puedes ver cómo funciona en la segunda foto. Tomé el pedazo largo de stock sólo había recortado el final de y tiró hacia atrás hacia la izquierda y se voltea cara abajo para que el siguiente corte resultaría en forma correcta para los lados de la caja. (No los bancos significa terminaría con un paralelogramo.) Toma tu cinta métrica y marcar el 17 3/4" o cualquiera que sea la longitud es de su parte inferior. Luego deslice la tira en y por debajo de su regla, alineando la marca que acaba de hacer con el lado derecho del corte de sierra en el carril superior. Ahora al hacer este corte a tener una sola pieza de lado terminado.
Antes de hacerlo, sin embargo, desea obtener el bloque de tope en su lugar. Se deslizan tus cuñas en a lo largo de la brecha en la parte inferior para la tira de la cuña en su lugar, luego colocar el bloque de tope. Mina hace superponer la tira solo un poco y deslizarse hasta el tope para arriba firmemente contra el borde derecho. Me lanzó unas pinzas que mantenga en posición y luego lo fija en su lugar con varios tornillos.
Equivoqué arriba algo más en este punto. La cara del bloque de parada fue al ras contra el riel superior y así muy ceñidos a la franja por debajo de ella. Tanto es así que era muy difícil mover las tiras. Terminé forro mis tornillos y deslizamiento de unas arandelas pequeñas entre el tope y el carril como separadores, como había hecho con las tiras de cartón bajo la regla.

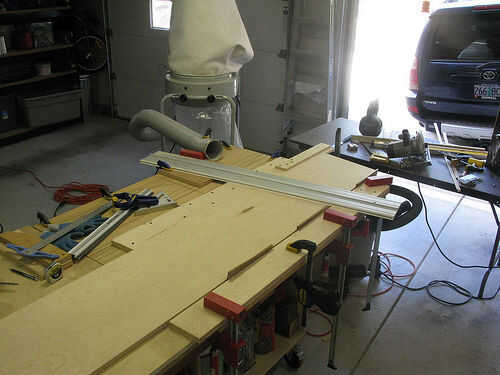

La tercera imagen muestra la configuración toda terminado y listo para ir. Los bloques de corte probablemente tomó la mitad del tiempo que llevó a configurar la plantilla de corte.
Después de cada corte, la tira debe sacarse, volteado, reinsertado y empalmado contra el tope. Inserte cuñas para sujetar, cortar, repetir. Empezar la segunda y tercera tira por recorte de un extremo al igual que el primero de ellos.

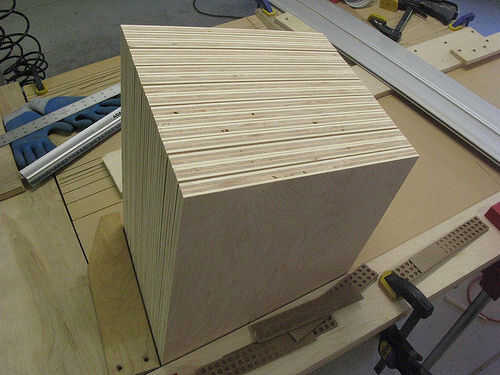

Cuando haya terminado debe tener una pila de piezas idénticas, como en la cuarta imagen. Una cosa que hice en este punto era conseguir que todos los cartabones que ejecuta la misma dirección y entonces funcionó una línea negra a través de la porción de ellos en una esquina. Eso es para que en pasos posteriores pude hacer que mi marca negra se orientó en un lugar determinado y sabría que el bisel se enfrentaba a la manera correcta, porque es una cosa fácil a goof encima. «Negro marca este rincón' con una flecha grande hace más difícil hacer algo incorrectamente.
