Paso 7: Hacer la plantilla de sujeción
Asideros de sujeción rápidas y sucias y tienes un serrucho de tamaño decente (tal vez de 2 1/2" o más grande) que se puede usar. Si solo vas a cortar con una sierra de calar, luego hacer una plantilla de marcado rápido de cartón es probablemente el camino a seguir. Usé mina no sólo para dibujar el contorno, sino también como una plantilla para enrutamiento, así que tuve que pasar un poco de tiempo extra lo que es. Si usted no está planeando en el enrutamiento, puede omitir este paso todo.

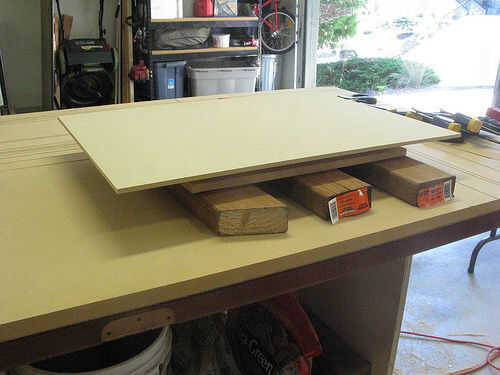

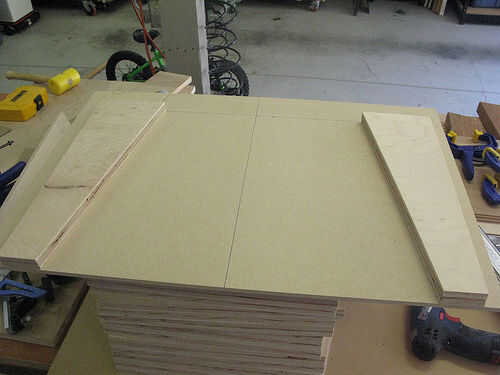

Empecé con un pedazo de MDF tenía que poner alrededor de 1/4" y lo suficientemente grande para contener una de las piezas, junto con la habitación a cada lado. Lo levanté de mi mesa con más pedazos de chatarra para que las cabezas de mis pinzas mayor cabrían en debajo del borde.

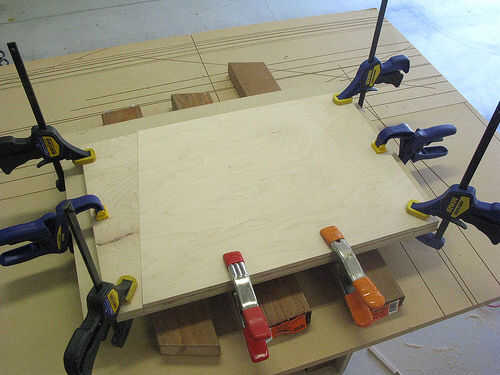

Puse una de mis piezas cortadas hacia abajo, alineando el borde inferior con el borde del MDF y sujeta con un par de abrazaderas de resorte. Luego llevó un par de piezas de desecho y tope contra los bordes exteriores. (Eran las sobras de cada franja después de le corte las piezas 6 laterales. Pocos pulgadas de ancho, pero perfecto para esto.) Bien cada uno de esos abajo sujeta.

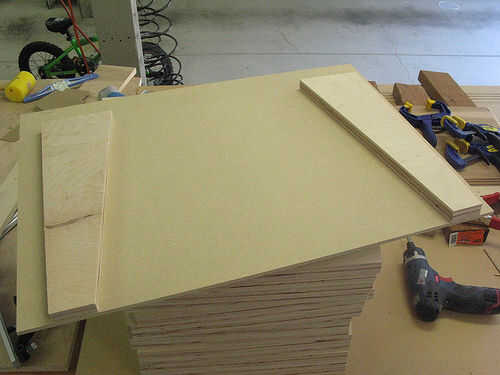

Luego he hojeado la cosa entera para arriba para poder llegar a la parte trasera y poner en tal vez una docena 3/4" tornillos para sujetar cada pieza. Yo avellanado todos estos desde la parte inferior de la plantilla montar sobre mi mesa de fresadora y no quería que ningún cabezas de los tornillos que sobresalgan.
Que hecho, convertido en el diseño de la abertura del mango. Describió una línea a través de las tapas de las piezas y mide la brecha. Recuerda que el ancho máximo de cada lado de la caja será el ancho de las piezas laterales más el del espesor del lado colillas contra. Así que cuando se mide por su línea central, asegúrese de que cambia medio ese ancho (o 3/8") a un lado.
Escribí una nota en mi plantilla con respecto a cómo orientar la marca negra que había hecho antes. Si consiguió poner un lado en revés no sería el fin del mundo, pero la toma en el lado resultante sería ligeramente descentrado y ya soy anal retentiva le queso me off.

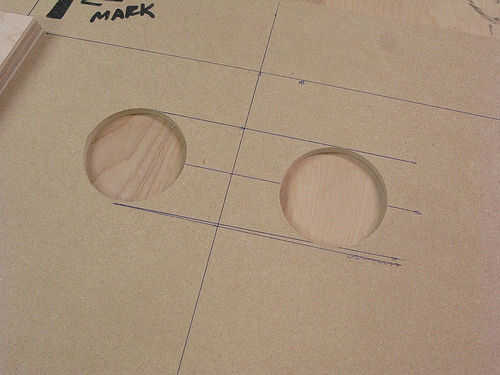

Sabía que sería cortando las partes redondeadas hacia fuera de la plantilla con mi agujero vio así trabajé donde querían los centros y los dos marcó. Utilizar mi taladro para cortar ambos, luego elimina la mayor parte de los residuos con mi juego.

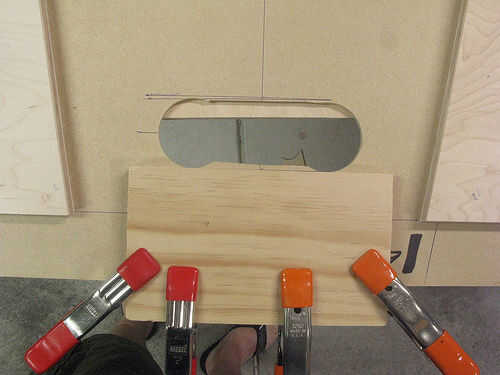

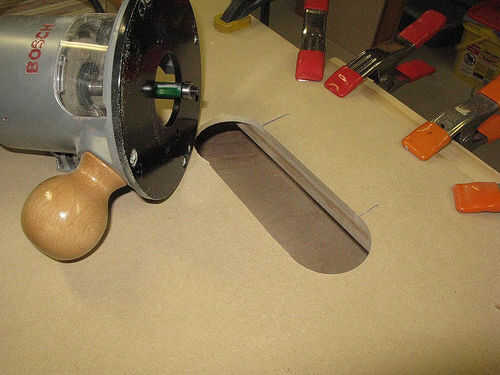

A continuación se que encuentra un trozo de madera con como recta un borde como podía y alineado con los bordes de los círculos, asegurándola con las abrazaderas de muelle. Volcó la Junta para que la parte inferior era hacia arriba y entonces agarró mi router. Usé un color cortar algo con un cojinete de la tapa-montado y limpiado un lado de la agarradera. El rodamiento monta contra el pedazo recto de chatarra y hace una limpia, línea recta en la plantilla. Incluso usando una sierra de calar en un borde recto no es absolutamente tan bueno como hacerlo de esta manera.
Tengo otra pieza de desecho e hizo lo mismo para el otro borde, dejándome con un recorte de la toma agradable y suave.

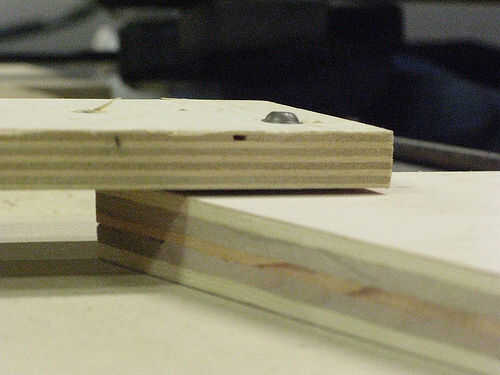

He añadido un par de cosas más. Atornillado un pedazo de chatarra a lo largo del borde superior para evitar que las piezas laterales en lugar de. ¿(Nota ese pedazo de chatarra? Rescatado lo del bloque de tope!) Basado en mis experiencias anteriores, espaciados lo con unas pequeñas arandelas para asegurarse de que las piezas no se atascan.

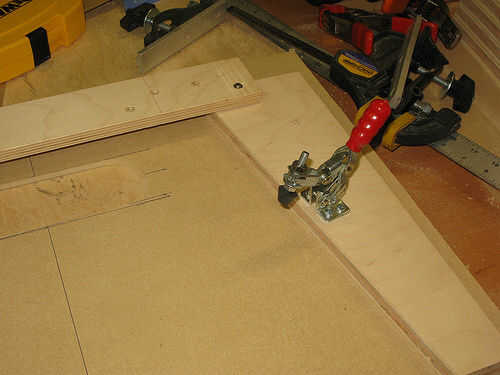

Por último, tuve esta abrazadera de palanca montado de cara sentados alrededor por lo que lanzó en buena medida.
