Paso 9: Montaje de la electrónica
Vamos a necesitar;
Edison 1-Intel
1-bosque protector
Relé 1-Grove
Módulo 1-arboleda de la temperatura

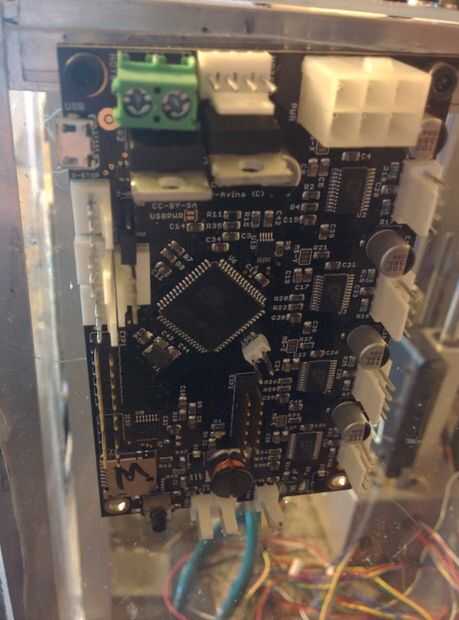

1 - Printrboard (extraído el Printrbot)
1 - tomacorriente
1 - cable
Secador de pelo 1
3-zip lazos

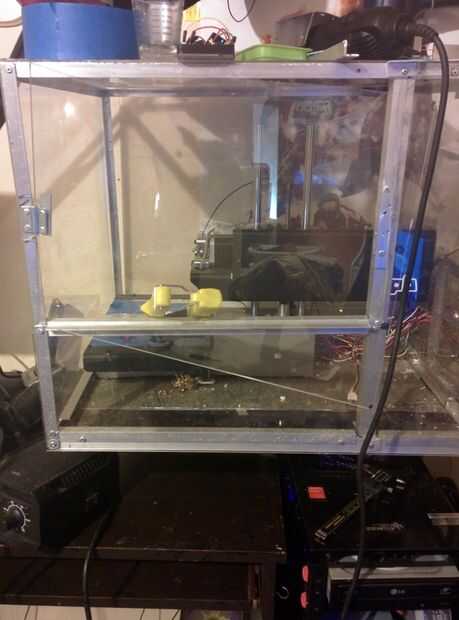

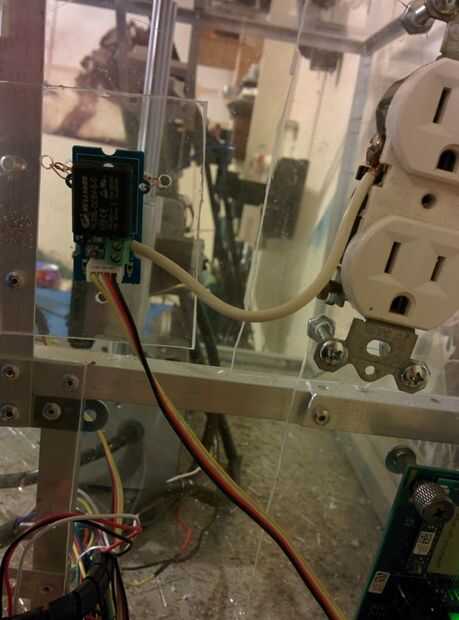

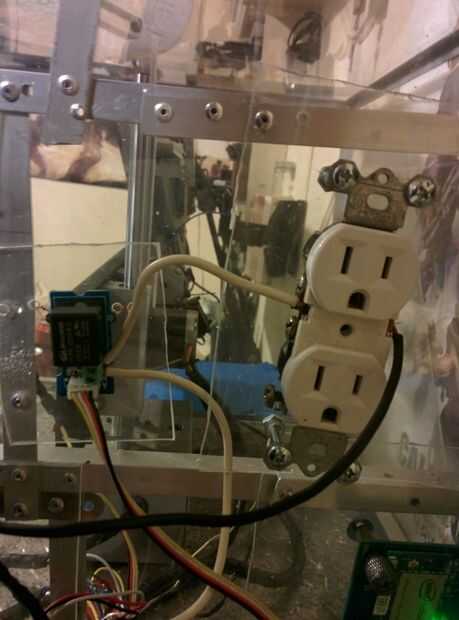

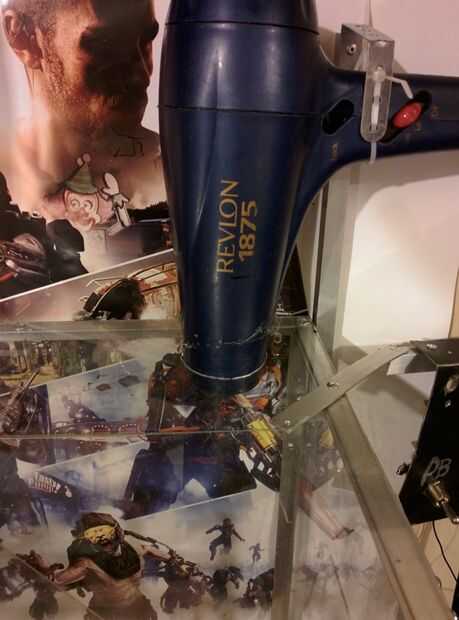

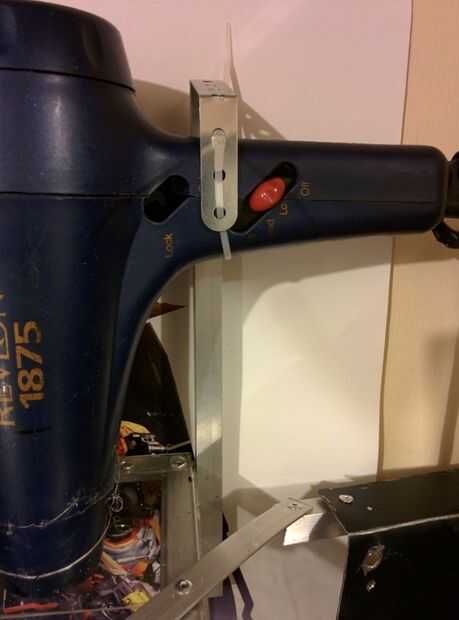

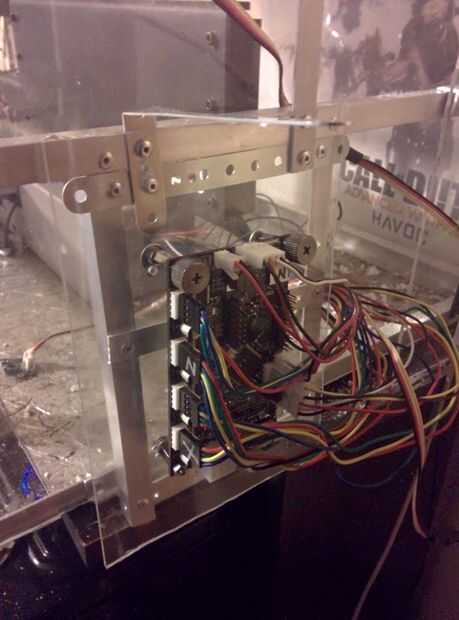

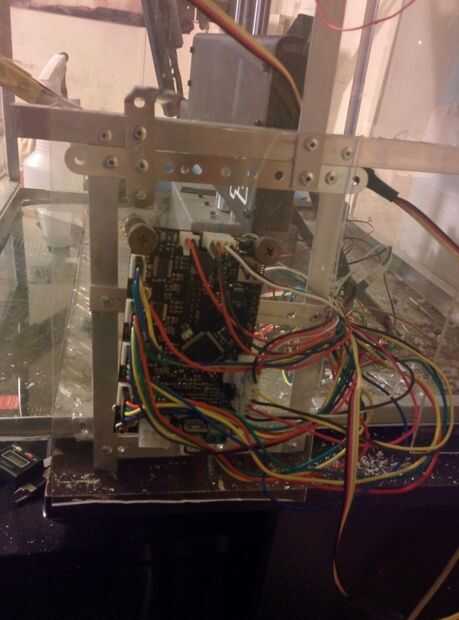

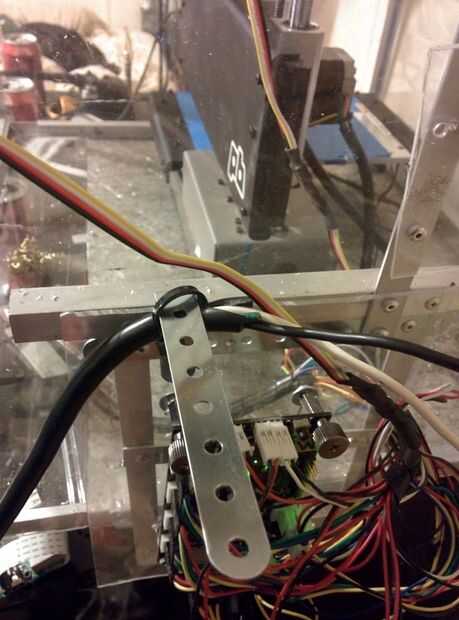

Esta parte es realmente suya. Usé algunos chatarra aluminio y acrílico para hacer un marco y había montado en las juntas a las piezas de acrílico. Cada tablero se monta en su propio pequeño pedazo de acrílico un poco más grande que las tablas. El secador de pelo se monta a otro unos trozos de aluminio y unos lazos zip que el agujero que se hizo con una Dremel. Enganchar encima de un trozo pequeño de alambre entre el relé y el tornillo terminal en la salida. Ahora Conecte el cable desde el cable al otro borne de tornillo en el relé. Conectar el cable de tierra al otro borne de tornillo de la salida. Conectar el módulo de temperatura Grove a A0 en el escudo de Arboleda.
