Edison de Intel como servidor de I/O de alta velocidad: entrada-salida análoga y Digital transmisión a través de conexión WiFi al PC cliente (3 / 3 paso)

Paso 3: Utilizando sensores

IMPORTANTE: Antes de conectar sensores digitales, por favor lea el siguiente mapa y conectar sensores en consecuencia.

Puertos de Grove Base protector configurados como:

  • Digitales productos: D2, D3 y D4.
  • Digital entradas: D5, D6 y D8. (D7 es espera de fix de Intel de emisión WiFi)
  • Entradas analógicas: A0, A1, A2 y A3

Si lo prefiere, puede modificar el código fuente de EdisonServer cambiar las asignaciones de las E/s digitales.

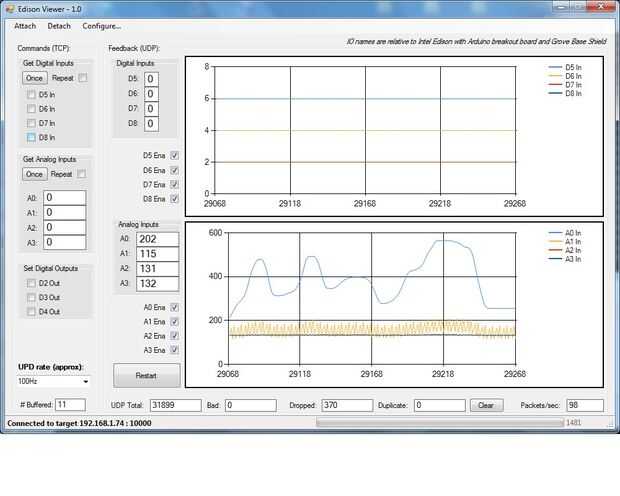

Si los sensores no se conectan algunos canales, usted puede ver lecturas falsas aparecen en las gráficas de EdisonViewer ya que reflejan las señales flotantes en las entradas de Edison.

Espero que alguien encuentra esta utilidad. Por favor, hágamelo saber si usted tiene preguntas o comentarios, o ve los errores que necesitan corrección. ¡ Gracias!
