Paso 1: Configuración del sensor.
Esta es la parte simple.

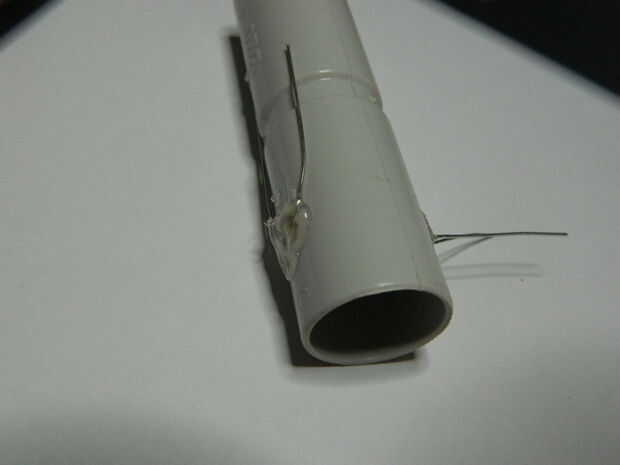

Acaba de encontrar un tubo que es aproximadamente el tamaño de tú dedo.

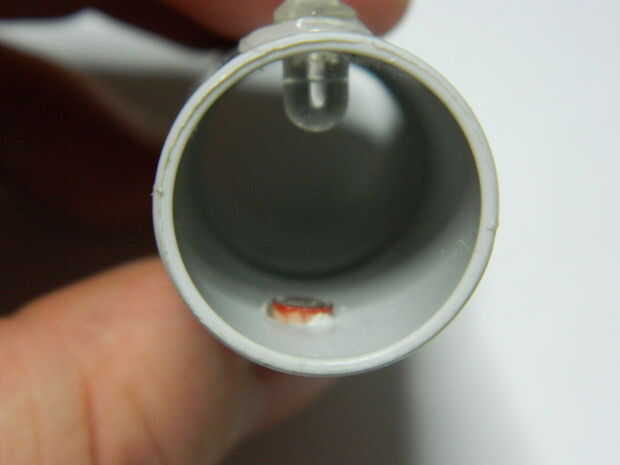

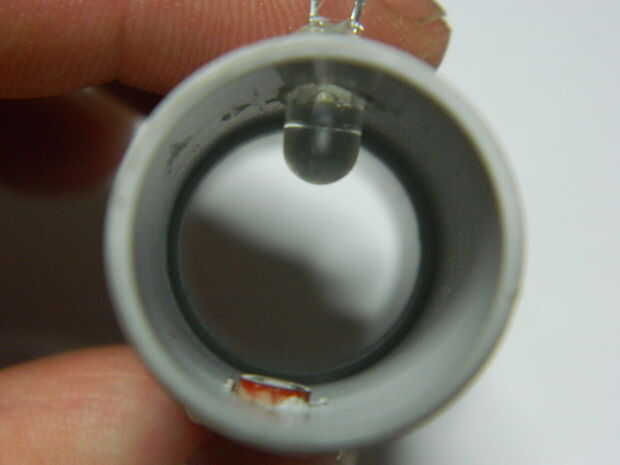

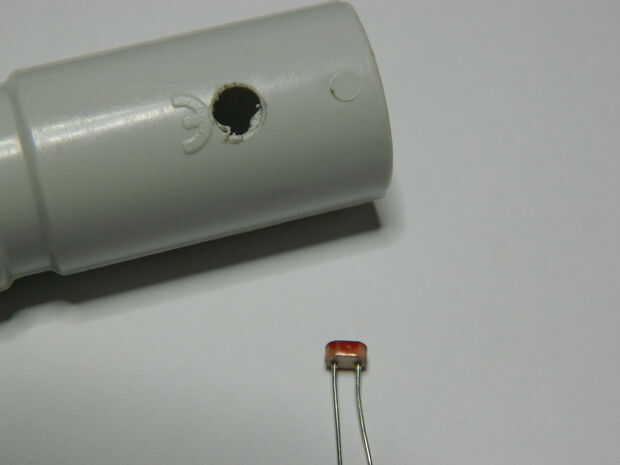

Hacer dos agujeros en las paredes opuestas del"".

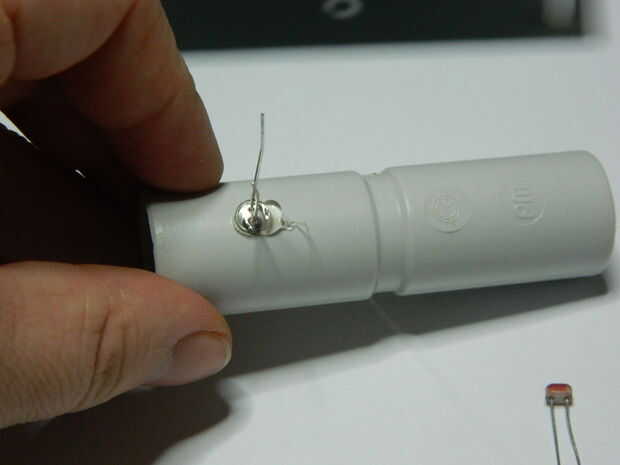

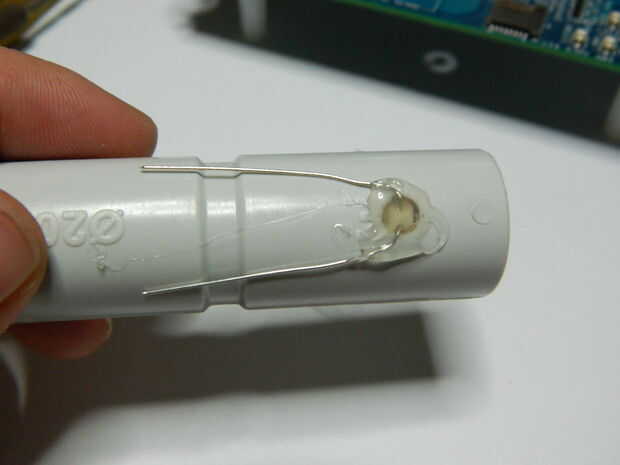

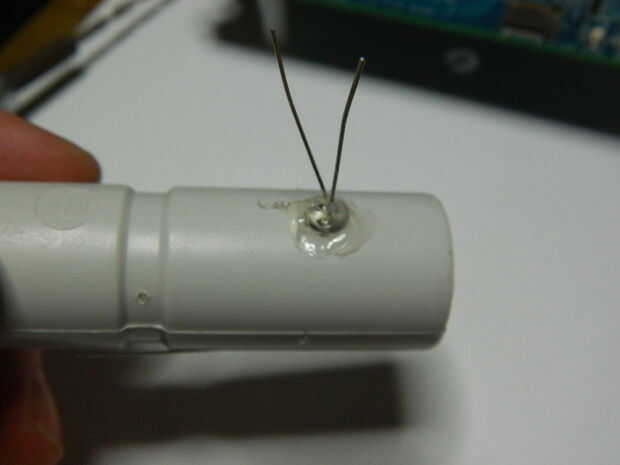

Caliente pegar el resistor LDR y condujeron en a los agujeros.

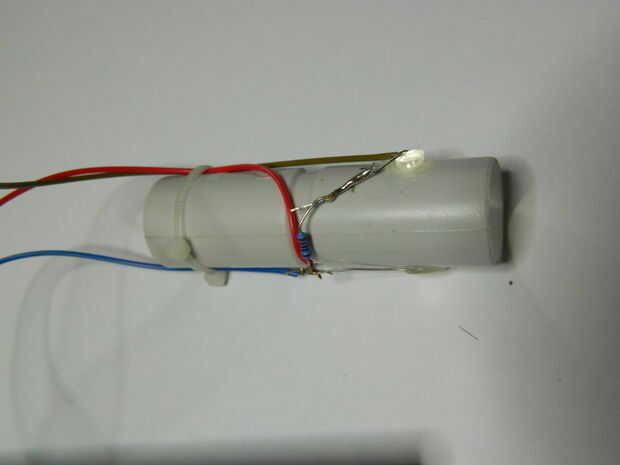

Luego suelde una resistencia para el LED para que no se queme. He usado 220 ohm resistor bruja es buena.
Luego de la soldadura GND y el led cátodo + 5 Vcc al ánodo.
Después de soldar cable corto de vcc del led (antes resistencia) a la primera pata del resistor LDR.

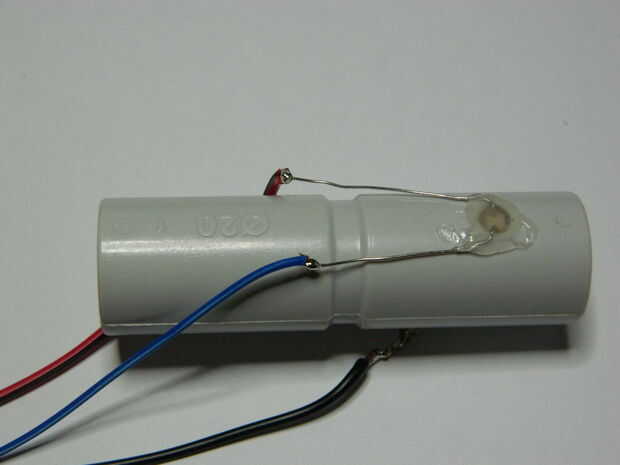

Y por último, soldar el cable de señal a la última etapa de resistencia LRD.
Eso es todo. El básico del sensor se realiza.
Graba el exterior del sensor con cinta electrónica negro. Sólo para asegurarse de que la luz mínima es acceso a la LDR desde la parte inferior. También puse algunas cosas de foamy negro en el interior y haga un orificio para el LDR. Se verá más adelante en las fotos.
