Edison de Intel: Radar (3 / 5 paso)

Paso 3: conexiones.

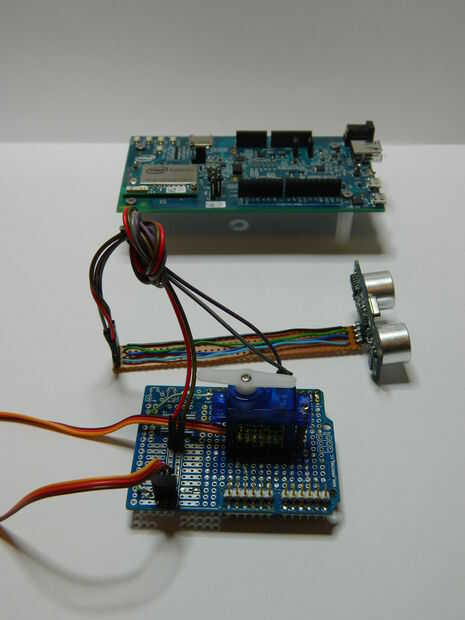

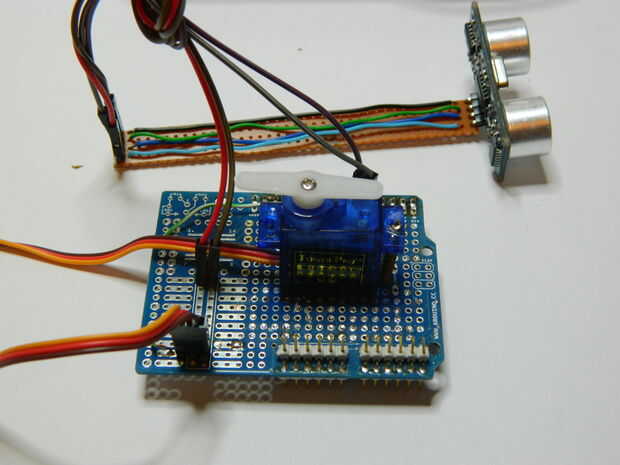

Hice un escudo simple para todo esto sólo mantener todos los cables en un orden aseado.

Lo básico de esto es que Edison (con alimentación externa) potencia el sensor de ultrasonido y el servo.

La costumbre de poder básica USB último largo con esto puesto que la corriente constante de la necesidad de servo y dibuja mucho de él.

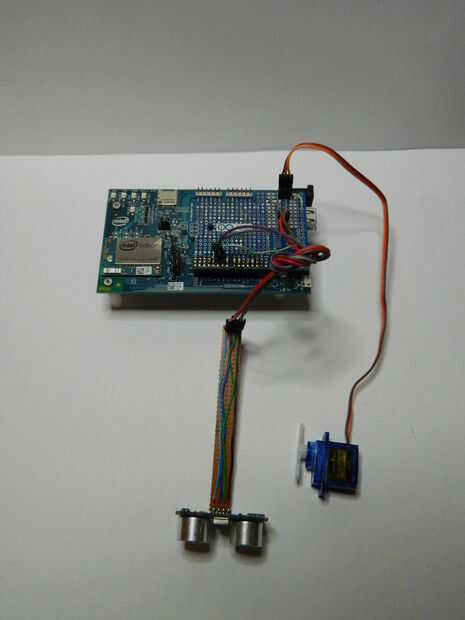

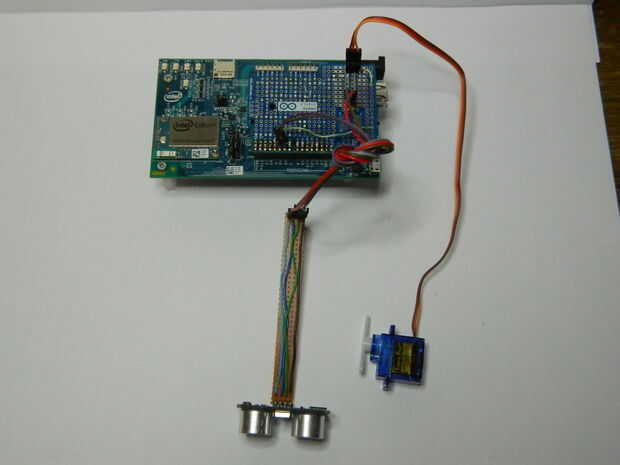

Así es cómo la conexión.

HC-SR04 Edison

VCC---Edison Vcc

TIERRA---GND

Eco---Pin 6

Gatillo---Pin 5

Y para el micro servo

VCC---Vcc

TIERRA---GND

Señal---Pin 9

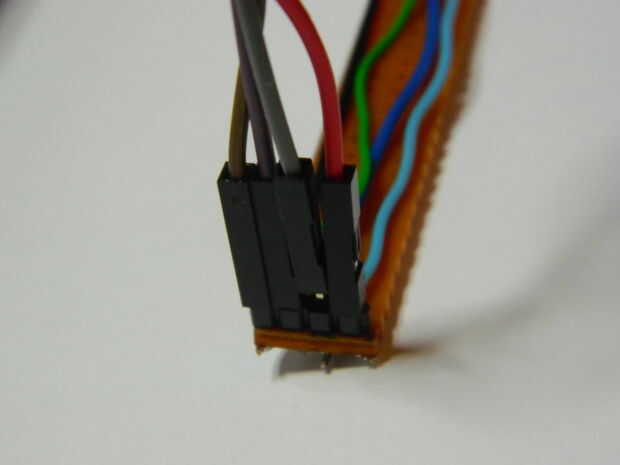

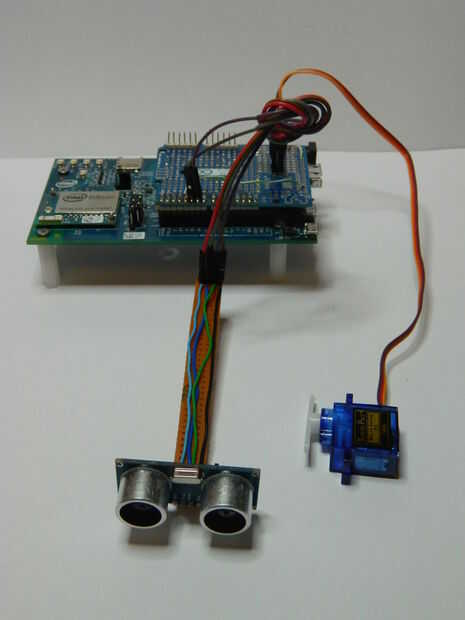

Después de soldar sujeté el micro servo en la pantalla con pegamento caliente.

El eje va recto por el servo con lazos caliente del pegamento y zip.
