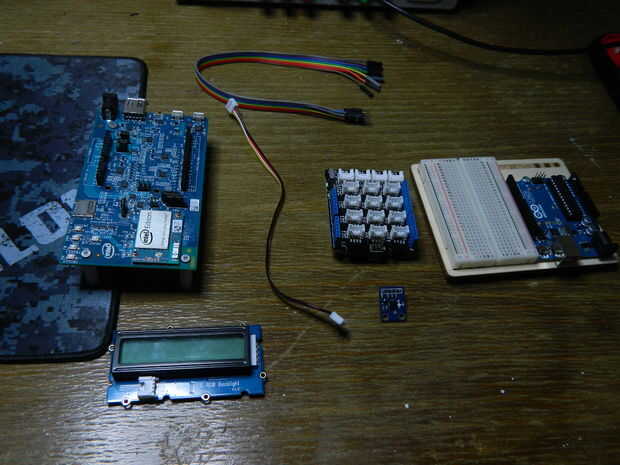

Paso 1: Cosas necesarias y cómo instalar.
Se necesita una placa de Arduino basado (yo usé al Edison de Intel).
Entonces se necesita el sensor de aceleración de 61 GY. Puede utilizar básicamente cualquier sensor de aceleración con esto. Basta con conectar los pines de la derecha y volver a calibrar todo esto...
Después de eso necesita una pantalla RGB LCD. Si desea utilizar pantalla LDC regular, eliminar la definición RGB LCD desde el código. va a funcionar lo mismo pero sin la posibilidad de cambiar el color.
Por último necesitas unos cables.
Uso opcional para el blindaje de conector y la placa.

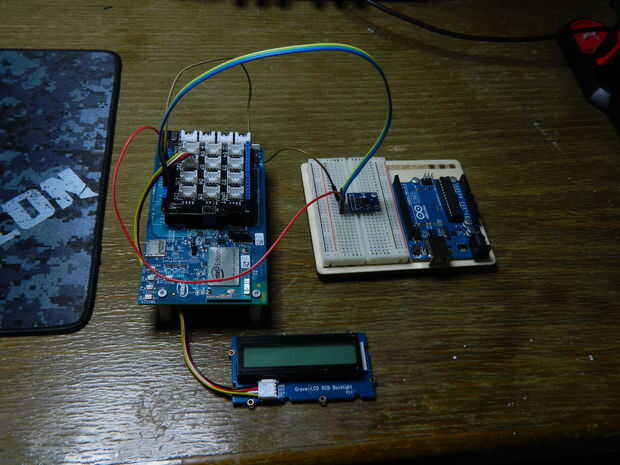

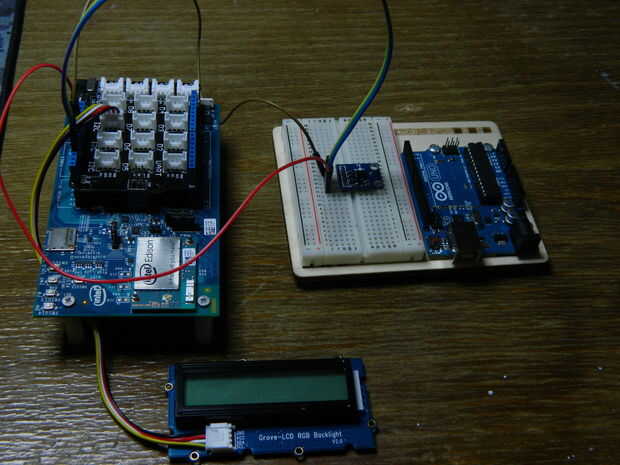

Cuando tengas todas las cosas que usted necesitará comienzan a instalar...
Conecte el cable a la pantalla LCD y el otro extremo al puerto del escudo conector I2C.

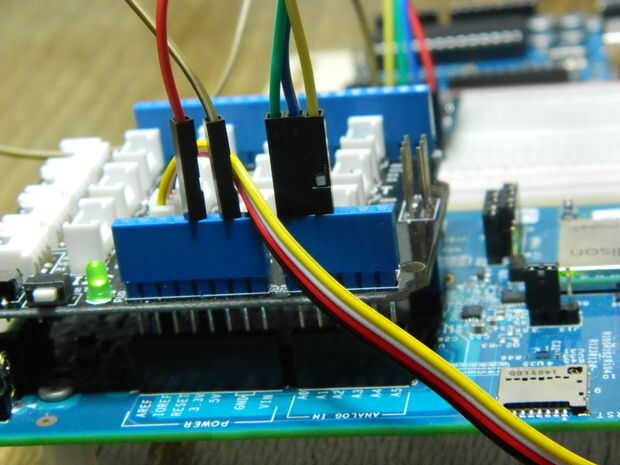

Luego conecte la GY-61, Vcc va a Arduino + 5 Vout y el GND va al pin GND de Arduino.
Después de conectar el X-out (cable azul) al pin analógico 1 de Arduino (A1).
Luego conecte la salida Y (cable verde) al pin analógico 0 de Arduino (A0).
Por último conectar el Z-out (cable amarillo) al pin analógico 2 de Arduino (A2).

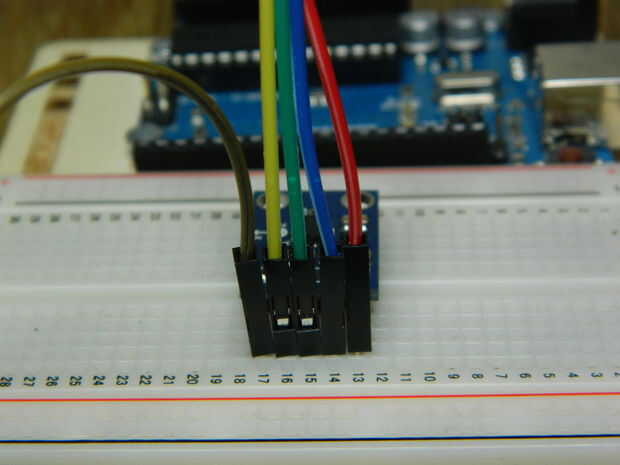

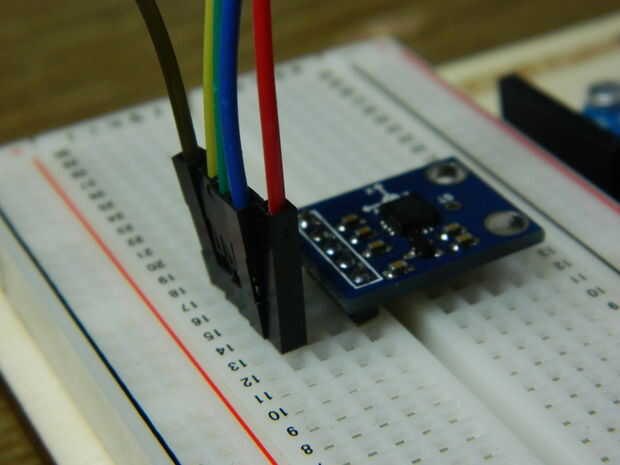

los pernos del sensor de aceleración (Figura 4) ir de izquierda a derecha. (Toma de tierra (marrón), Z-hacia fuera (yellow),Y-out(green)
X-out(blue), Vcc (rojo)).
